Nissan X-Trail (2014-2018) – skrzynka bezpieczników

Nissan X-Trail (2014-2018) – schemat bezpieczników

Rok produkcji: 2014, 2015, 2016, 2017, 2018.

Bezpiecznik zapalniczki (gniazdo zasilania) w Nissanie X-Trail (2014-2018) to bezpiecznik 19 w skrzynce bezpiecznikowej.

Panel bezpieczników tablicy rozdzielczej (J / B)

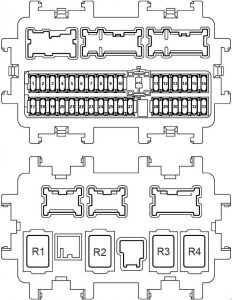

Nissan X-Trail – schemat skrzynki bezpieczników – tablica przyrządów
Numer Ampery [A] Opis
1 15 Światło skrętu, światło awaryjne (moduł sterujący nadwozia (BCM))
2 5 Jednostka sterująca 4WD
3 20 Centralny zamek (moduł sterujący nadwozia (BCM))
4 15 Wycieraczka tylna (moduł sterujący nadwozia (BCM))
5 20 Centralny zamek (moduł sterujący nadwozia (BCM))
6 10 Jednostka sterująca 4WD, złącze łącza danych, jednostka sterująca elektrycznym hamulcem postojowym
7 10 Moduł sterujący nadwozia (BCM)
8 5 Przełącznik blokady sprzęgła
9 5 Wzmacniacz antenowy NATS
10 10 Wyłącznik świateł stopu, moduł sterujący nadwozia (BCM)
11 20 Jednostka audio
12 10 Subwoofer (złącze opcjonalne 8)
13 10 Miernik kombinowany
14 5 Moduł sterujący nadwozia (BCM), przełącznik anulowania czujnika, jednostka sterująca syreny
15 20 Jednostka audio, jednostka sterująca Navi, jednostka sterująca monitora otoczenia
16 20 Jednostka audio, jednostka sterująca Navi, jednostka sterująca monitora otoczenia
17 15 Silnik dmuchawy, A / C Amp., Tranzystor mocy (auto A / C)
18 10
19 20 Zapalniczka
20 10 A / C Amp., A / C Auto Amp., Przełącznik położenia pedału hamulca, Sterowanie klimatyzacją, Przełącznik zdalnego sterowania lusterka bocznego, Przełącznik światła stopu (R9M)
21 10 Siłownik i jednostka sterująca ABS
22 10 Lusterko zewnętrzne (strona kierowcy), lusterko zewnętrzne (strona pasażera)
23 15 Skraplacz (odmgławiacz tylnej szyby)
24 15 Skraplacz (odmgławiacz tylnej szyby)
25 20 Przekaźnik oświetlenia wnętrza pomieszczenia (moduł sterujący nadwozia (BCM)), złącze opcjonalne 8
26 5 Jednostka audio, jednostka sterująca Navi, sterowanie zasięgiem reflektorów
27 15 Dmuchawa, klimatyzacja, przekaźnik obejściowy ponownego uruchomienia silnika
28 15 Przełącznik podgrzewanego przedniego siedzenia LH, przełącznik podgrzewanego przedniego siedzenia RH
29 15 Przetwornica DC / DC (przekaźnik zapłonu – bezpiecznik nr: 54, 55, 56, 57)
30 10 Jednostka sterująca sonaru, czujnik kąta skrętu kierownicy, wyłącznik świateł stopu, jednostka sterująca 4WD, jednostka sterująca EPS, złącze łącza danych, jednostka audio, jednostka sterująca Navi, jednostka sterująca monitora dookoła, moduł sterujący elektrycznego hamulca postojowego, moduł sterujący podwozia, auto Anti- oślepiające lusterko wewnętrzne, złącze opcjonalne (8), przełącznik kombinowany (kabel spiralny), przekaźnik podgrzewacza paliwa, czujnik odległości, kamera przednia, przekaźnik PTC-1, przekaźnik PTC-2, przekaźnik PTC-3, przekaźnik zapłonu (z funkcją Stop / Start System)
31 5 Miernik kombinowany, dioda 1 (z systemem Stop / Start)
32 10 Moduł czujnika diagnostyki poduszki powietrznej
33 15 Przełącznik kombinowany, jednostka sterująca pompą
Przekaźnik
R1 Zapłon
R2 Dmuchacz
R3 Odmgławiacz tylnej szyby
R4 Akcesorium

Panel bezpieczników tablicy rozdzielczej (z systemem Stop / Start)

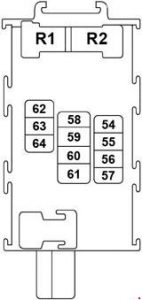

Nissan X-Trail – schemat skrzynki bezpieczników – tablica przyrządów
Numer Ampery [A] Opis
54 10 Czujnik kąta skrętu
55 10 Dioda 2
56 10 Jednostka sterująca monitora dookoła, czujnik odległości, jednostka kamery przedniej, jednostka audio
57 10 Moduł sterujący silnika, moduł sterujący skrzyni biegów, przełącznik zakresu skrzyni biegów, IPDM E / R (inteligentny moduł dystrybucji zasilania w maszynowni), przełącznik położenia neutralnego, główny czujnik prędkości, dodatkowy czujnik prędkości, czujnik prędkości wejściowej, przełącznik zakresu skrzyni biegów, przełącznik światła rezerwowego
58
59 10 A / C
60 10 Siłownik i jednostka sterująca ABS
61
62
63 20 Jednostka audio, jednostka sterująca Navi, jednostka sterująca monitora otoczenia
64
Przekaźnik
R1 Akcesorium
R2 Zapłon

J / B nr 2

Nissan X-Trail – schemat skrzynki bezpieczników – J / B nr 2
Numer Ampery [A] Opis
74 10 Przekaźnik elektrycznej pompy olejowej
75 10 Moduł sterujący przekładnią
76

Skrzynka bezpieczników w komorze silnika (E4)

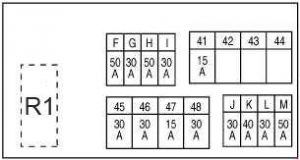

Nissan X-Trail – schemat skrzynki bezpieczników – komora silnika E4

QR silnika

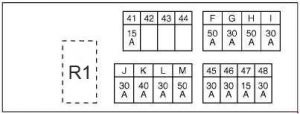

Nissan X-Trail – schemat skrzynki bezpieczników – komora silnika E4 – silnik QR

Silnik MR

Nissan X-Trail – schemat skrzynki bezpieczników – komora silnika E4 – silnik MR

Silnik R9M

Nissan X-Trail – schemat skrzynki bezpieczników – komora silnika E4 – silnik R9M
Numer Ampery [A] Opis
41 15 Przekaźnik klaksonowy 1
42 30 R9M: przekaźnik PTC 2
43 30 R9M: przekaźnik PTC 3
44 30 R9M: przekaźnik PTC 1
45 30 Sterownik elektrycznego hamulca postojowego
46 30 Złącze opcjonalne 9
47 15 Przekaźnik klaksonowy 2
48 30 Sterownik elektrycznego hamulca postojowego
a 50 Jednostka sterująca ESP
50 R9M: Przekaźnik podnośnika szyb, główny wyłącznik szyby, zespół silnika szyberdachu, zespół silnika osłony przeciwsłonecznej, przekaźnik okna elektrycznego, przełącznik podparcia lędźwiowego, przełącznik podparcia lędźwiowego, wyłącznik główny szyby, wyłącznik siedzenia (po stronie kierowcy), wyłącznik siedzenia (po stronie pasażera) )
b 30 Siłownik i jednostka sterująca ABS
c 50 Jednostka sterująca ESP
30 R9M: Przekaźnik wentylatora chłodzącego 2
d 30 Przekaźnik spryskiwacza reflektora
50 R9M: Jednostka sterująca ESP
e 30 Automatyczna jednostka sterująca tylnymi drzwiami
50 R9M: Jednostka sterująca ESP
K. 40 Siłownik i jednostka sterująca ABS
30 R9M: Przekaźnik wentylatora chłodzącego 2
L 30 Przekaźnik sterowania rozrusznikiem, blok bezpieczników (J / B), przekaźnik zapłonu
M 50 Przekaźnik elektrycznego podnośnika szyby, główny wyłącznik szyby, zespół silnika szyberdachu, zespół silnika osłony przeciwsłonecznej, przekaźnik okna elektrycznego, przełącznik podpory lędźwiowej, przełącznik podpory lędźwiowej, główny wyłącznik szyby, wyłącznik siedzenia (po stronie kierowcy), przełącznik siedzenia (po stronie pasażera)
40 R9M: Siłownik i jednostka sterująca ABS
Przekaźnik
R1 Przekaźnik klaksonowy

Skrzynka bezpieczników w komorze silnika (F116)

QR silnika

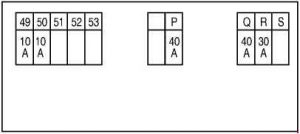

Nissan X-Trail – schemat skrzynki bezpieczników – komora silnika F116 – silnik QR

Silnik MR

Nissan X-Trail – schemat skrzynki bezpieczników – komora silnika F116 – silnik MR

Silnik R9M

Nissan X-Trail – schemat skrzynki bezpieczników – komora silnika F116 – silnik R9M

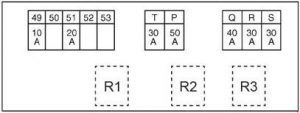

Numer Ampery [A] Opis
49 10 Moduł sterujący przekładnią
50 10 Przekaźnik wentylatora chłodzącego 4, Przekaźnik wentylatora chłodzącego 5
51 10 Przekaźnik pompy paliwa wysokiego ciśnienia
20 R9M: Przekaźnik podgrzewacza paliwa
52 10 Główny przekaźnik
53 15 Główny przekaźnik
T 30 Automatyczna jednostka sterująca tylnymi drzwiami
P. 40 Przekaźnik wentylatora chłodzącego 1
50 R9M: Jednostka sterująca żarzeniem
Q 40 IPDM E / R
R 30 Moduł sterujący silnika (przekaźnik silnika sterowania przepustnicą)
S 30 Przekaźnik spryskiwacza reflektora
Przekaźnik
R1 Sterowanie rozrusznikiem
R2 Przekaźnik obejścia ponownego uruchomienia silnika
R3 Przekaźnik podgrzewacza paliwa

Skrzynka bezpieczników w komorze silnika (IPDM E / R)

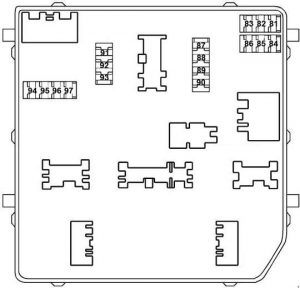

Nissan X-Trail – schemat skrzynki bezpieczników – komora silnika (IPDM E / R)
Numer Ampery [A] Opis
81 10 Moduł sterujący silnika
82 15 Moduł sterujący silnika
83 15 Przekaźnik silnika sterującego przepustnicą, moduł sterujący silnika, zawór elektromagnetyczny regulacji głośności pochłaniacza par paliwa EVAP, czujnik masowego przepływu powietrza, skraplacz, cewka zapłonowa nr 1 (z tranzystorem mocy), cewka zapłonowa nr 2 (z tranzystorem mocy), cewka zapłonowa nr. 3 (z tranzystorem mocy), cewka zapłonowa nr 4 (z tranzystorem mocy), przekaźnik wtryskiwacza paliwa, elektromagnetyczny zawór sterujący rozrządu zaworów wydechowych, elektromagnetyczny zawór sterujący rozrządu zaworów dolotowych, przekaźnik pompy paliwa wysokiego ciśnienia, wtryskiwacz paliwa nr 1, wtryskiwacz paliwa Nr 2, IPDM E / R (inteligentny moduł dystrybucji mocy w maszynowni), wtryskiwacz paliwa nr 3, wtryskiwacz paliwa nr 4, siłownik przepływu paliwa, czujnik stosunku powietrza do paliwa (A / F), zawór elektromagnetyczny sterujący zaworem obejściowym chłodziwa silnika , Podgrzewacz paliwa i czujnik poziomu wody w paliwie
84 10 Moduł sterujący silnika, elektromagnetyczny zawór sterujący rozrządem zaworu wydechowego, pośredni zawór elektromagnetyczny sterujący blokadą rozrządu zaworów dolotowych, elektromagnetyczny zawór sterujący rozrządu zaworów dolotowych, zawór sterujący kolektora dolotowego kanału sterującego
85 15 Czujnik stosunku powietrza do paliwa (A / F) 1, podgrzewany czujnik tlenu 2, zawór elektromagnetyczny doładowania turbosprężarki, moduł sterujący silnika, jednostka sterująca żarzeniem
86 15 Wtryskiwacz paliwa nr 1, wtryskiwacz paliwa nr 2, wtryskiwacz paliwa nr 3, wtryskiwacz paliwa nr 4, skraplacz, cewka zapłonowa nr 1 (z tranzystorem mocy), cewka zapłonowa nr 2 (z tranzystorem mocy), cewka zapłonowa Nr 3 (z tranzystorem mocy), cewka zapłonowa nr 4 (z tranzystorem mocy), IPDM E / R (moduł inteligentnej dystrybucji mocy w maszynowni), bezpiecznik nr Q (przekaźnik wentylatora chłodzącego 1 (silnik wentylatora chłodzącego 2, wentylator chłodzący) Przekaźnik 2, rezystor (R9M))
87 15 Przekaźnik klimatyzacji (sprężarka)
88
89
90 30 Przekaźnik przedniej wycieraczki (silnik przedniej wycieraczki)
91 20 Przekaźnik pompy paliwa (moduł sterujący silnika, zespół sterujący pompy paliwa, zespół czujnika poziomu paliwa, pompa paliwa)
92
93 10 Moduł sterujący silnika, moduł sterujący skrzyni biegów, przełącznik zakresu skrzyni biegów, IPDM E / R (moduł inteligentnej dystrybucji mocy w maszynowni), przełącznik położenia neutralnego, główny czujnik prędkości, dodatkowy czujnik prędkości, czujnik prędkości wejściowej, przełącznik położenia wstecznego / neutralnego, bezpiecznik nr. 57 (z systemem Stop / Start)
94
95 5 Blokada kierownicy
96 10 Przekaźnik ponownego uruchomienia silnika
97 10 Sprężarka, przednia lampa zespolona RH, przednia lampa zespolona LH, przełącznik zakresu skrzyni biegów, przełącznik położenia neutralnego, przełącznik światła rezerwowego, przełącznik położenia biegu wstecznego / neutralnego

QR silnika

Nissan X-Trail – schemat skrzynki bezpieczników – komora silnika (IPDM E / R) – silnik QR

Silnik MR

Nissan X-Trail – schemat skrzynki bezpieczników – komora silnika (IPDM E / R) – silnik MR

Silnik R9M

Nissan X-Trail – schemat skrzynki bezpieczników – komora silnika (IPDM E / R) – silnik R9M

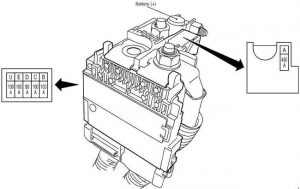

Numer Ampery [A] Opis
a 450 Alternator, rozrusznik (QR, MR), przekaźnik obejściowy ponownego uruchomienia silnika, bezpiecznik nr F (ESP)
b 100 Alternator, rozrusznik, przekaźnik obejściowy ponownego uruchomienia silnika, bezpiecznik nr F (ESP)
450 Alternator, rozrusznik, przekaźnik obejściowy ponownego uruchomienia silnika, bezpiecznik nr F (ESP)
c 100 MR, R9M: blok bezpieczników (J / B) – (przekaźnik akcesoriów, BCM, nr bezpiecznika: 7, 25), przekaźnik dmuchawy (nr bezpiecznika: 17, 27)
d 80 IPDM E / R
100 IPDM E / R, jednostka sterująca termoplungera (R9M)
e 100 QR: Blok bezpieczników (J / B) – (przekaźnik akcesoriów, BCM, nr bezpiecznika: 7, 25), przekaźnik dmuchawy (nr bezpiecznika: 17, 27)
50 Blok bezpieczników (F116)
U 100 Blok bezpieczników (F116), przekaźnik zapłonu
V 100 ESP

Dodatkowe bezpieczniki

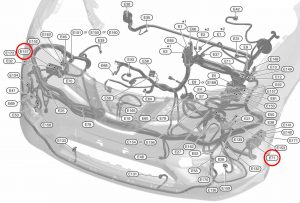

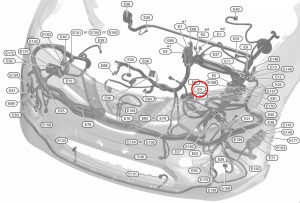

Nissan X-Trail – schemat skrzynki bezpieczników – dodatkowe bezpieczniki

E71

Nissan X-Trail – schemat skrzynki bezpieczników – dodatkowe bezpieczniki – E71

E137

Nissan X-Trail – schemat skrzynki bezpieczników – dodatkowe bezpieczniki – E137
Numer Ampery [A] Opis
N 30 Przetwornica DC / DC, blok bezpieczników (J / B) nr 63 – (jednostka audio, jednostka sterująca Navi, jednostka sterująca monitora otoczenia)
Z systemem Stop / Start: przetwornica DC / DC – blok bezpieczników (J / B) – ( Przekaźnik akcesoriów, nr bezpiecznika: 20, 59, 60
O 30 Przetwornica DC / DC, blok bezpieczników (J / B nr 2) nr: 74 (przekaźnik elektrycznej pompy olejowej), 75 (moduł sterujący skrzyni biegów)
W 50 Jednostka sterująca Thermoplunger (R9M)
X 50 Jednostka sterująca Thermoplunger (R9M)

Skrzynka przekaźników

Nissan X-Trail – schemat skrzynki bezpieczników – skrzynka przekaźników
