Nissan Note (2004-2013) – skrzynka bezpieczników

Jeśli zauważysz gdzieś błąd zostaw komentarz lub napisz na abezpieczniki@gmail.com. Również możesz to zrobić jeżeli grafiki są niewyraźne lub zbyt małe. Postaramy się dodać nowe najszybciej jak tylko to możliwe!

Nissan Note (2004-2013) – schemat skrzynki bezpieczników

Rok produkcji: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Bezpiecznik zapalniczki (gniazdo zasilania) w Nissanie Note (2004-2013) to bezpiecznik 20 w skrzynce bezpiecznikowej.

Przedział pasażerski

LHD

Nissan Note – schemat skrzynki bezpieczników – przedział pasażerski LHD

RHD

Nissan Note – schemat skrzynki bezpieczników – przedział pasażerski RHD
NrOpis
1Skrzynka bezpiecznikowa
2Przekaźnik zamka drzwi

(z inteligentnym systemem kluczy).

3Wzmacniacz antenowy

Nissan Anti-Theft System (NATS).

4Intelligent Key Unit

(z systemem Intelligent Key).

5Moduł sterujący nadwozia (BCM)
6Moduł sterujący przekładnią
7Moduł czujnika diagnostyki

poduszki powietrznej.

8Jednostka sterująca ESP

Skrzynka bezpieczników przedziału pasażerskiego

Nissan Note – schemat skrzynki bezpieczników – skrzynka bezpieczników przedziału pasażerskiego
NrAmpery [A]Opis
110Dodatkowy system przytrzymujący
210Elektrycznie sterowany układ wspomagania kierownicy;

Przekaźnik zapłonu;

Przekaźnik pompy paliwa;

System antykradzieżowy Nissan;

Inteligentny system kluczyków;

Moduł sterujący nadwozia (BCM).

310Zestaw wskaźników;

Lampki ostrzegawcze;

Oświetlenie;

Alarm ostrzegawczy;

System ładowania.

415Spryskiwacze
510Odgławianie lusterem
610Audio;

Inteligentny system kluczyków;

System antykradzieżowy Nissan;

Lusterko zewnętrzne.

710Moduł sterujący nadwozia (BCM)
810Centralny zamek;

System zdalnego sterowania z wieloma pilotami;

Inteligentny system kluczyka;

Alarm posprzedażowy – okablowanie wstępne;

Dźwięk ostrzegawczy;

System antykradzieżowy Nissan.

910Światło stopu;

Wyłącznik hamulca;

Układ przeciwblokujący;

Elektroniczny system stabilizacji;

Lampki ostrzegawcze;

Inteligentny system kluczyka.

10
11
1210Lampa wewnętrzna;

System zdalnego sterowania z wieloma pilotami;

Oświetlenie;

Lusterko kosmetyczne i lampy w bagażniku;

Czujnik deszczu;

Dźwięk ostrzegawczy.

13
1410Podświetlenie panelu;

OBD II (diagnostyka komputera pokładowego);

Inteligentny system kluczyków;

Kierunkowskazy i lampy ostrzegawcze.

1515Klimatyzator
1610Grzałka PTC
1715Klimatyzator
1815Tylny punkt zasilania
1910Podgrzewane siedzenie
2015Przedni punkt zasilania

(zapalniczka).

Przekaźnik
R1Silnik dmuchawy
R2Akcesorium

Komora silnika

Nissan Note – schemat skrzynki bezpieczników – komora silnika
NrOpis
1Skrzynka bezpieczników (IPDM E / R)
2Skrzynka przekaźników PTC
3Dodatkowa skrzynka bezpieczników
4K9K:  topikowa skrzynka łączeniowa
5Uchwyt łącznika topliwego
6LHD:  siłownik ABS i jednostka elektryczna
7RHD:  siłownik ABS i jednostka elektryczna
8Silnik wycieraczek
9Moduł sterujący silnika (ECM)

Skrzynka bezpiecznikowa komory silnika

Nissan Note – schemat skrzynki bezpieczników – skrzynka bezpieczników w komorze silnika
NrAmpery [A]Opis
41
42
4310Reflektory prawe (światła drogowe);

System świateł dziennych;

Automatyczna regulacja świateł.

4410Reflektory lewe (światła drogowe);

System świateł dziennych;

Automatyczna regulacja świateł.

4510Światło tylne;

Światło postojowe;

Automatyczne sterowanie światłem;

Oświetlenie.

4610Światło tylne;

Światło postojowe;

Automatyczne sterowanie światłem;

Reflektor;

Oświetlenie.

47
4820Przednia wycieraczka i spryskiwacz

(z czujnikiem deszczu)

4915Reflektory lewe (światła mijania);

System świateł dziennych;

Automatyczna regulacja świateł.

5015Reflektory prawe (światła mijania);

System świateł dziennych;

Automatyczna regulacja świateł.

5110Klimatyzator
52
53
54
5515Odmgławiacz tylnej szyby, bezpiecznik „5”
5615Odmgławiacz tylnej szyby, bezpiecznik „5”
5715CR, HR:

Przekaźnik pompy paliwa

5810Czujnik prędkości pojazdu A/T (czujnik obrotów);

Czujnik temperatury płynu A/T i zasilacz TCM;

Główne źródło zasilania i obwód masy;

Czujnik obrotów turbiny.

5910Układ przeciwblokujący;

Elektroniczny program stabilizacji.

6010Przełącznik pozycji postojowej/neutralnej;

Elementy niewykrywalne;

Układ rozruchowy;

Lampka rezerwowa;

Lampka kontrolna A/T;

Wycieraczka tylna i spryskiwacz.

6120CR, HR:

Przekaźnik silnika sterowania przepustnicą

6220Przekaźnik modułu sterującego silnika;

Główne zasilanie i obwód masy;

Czujnik masowego przepływu powietrza;

Czujnik położenia wału korbowego (CKPS);

Czujnik położenia wałka rozrządu (FAZA);

Zawór elektromagnetyczny regulacji objętości

oczyszczania pochłaniacza par paliwa EVAP;

Układ zapłonowy;

Zawór elektromagnetyczny regulacji

rozrządu zaworów dolotowych;

Alarm posprzedażowy – okablowanie wstępne;

Wtryskiwacz paliwa;

Czujnik położenia wałka rozrządu;

Element nastawczy przepływu paliwa,;

Zawór elektromagnetyczny

doładowania turbosprężarki;

Przełącznik hamulca;

Zasilanie rezerwowe ECM (silnik CR).

6310CR, HR:

Przedni podgrzewany czujnik tlenu;

Tylny podgrzewany czujnik tlenu;

Funkcja układu wtrysku paliwa.

6410CR, HR:

Funkcja układu wtrysku paliwa;

Wtryskiwacz paliwa.

6520Przednia lampa przeciwmgielna
Przekaźnik
R1Odmgławiacz tylnej szyby
R2Moduł sterujący silnika (ECM)
R3Reflektor niski
R4Przednia lampa przeciwmgielna
R5Rozrusznik
R6
R7Wentylator chłodzący (wysoki)
R8Wentylator chłodzący (niski)
R9Zapłon

Dodatkowa skrzynka bezpiecznikowa komory silnika

Nissan Note – schemat skrzynki bezpieczników – dodatkowa skrzynka bezpieczników w komorze silnika
NrAmpery [A]Opis
31
32
33
3415System nagłośnienia
3510Klakson
3610CR, HR:

System ładowania

3710System oświetlenia dziennego
38
F40Układ przeciwblokujący;

Elektroniczny program stabilizacji.

G40Przekaźnik niskiego poziomu

wentylatora chłodzącego;

wysoki przekaźnik wentylatora chłodzącego.

H40Stacyjka
I40Grzałka PTC
J40Zasilanie szyby;

Moduł sterujący nadwozia (BCM).

K30Układ przeciwblokujący;

Elektroniczny program stabilizacji.

L30Spryskiwacz reflektorów
M60Elektrycznie sterowany układ

wspomagania kierownicy.

Przekaźnik
R1Światło dzienne
R2Klakson

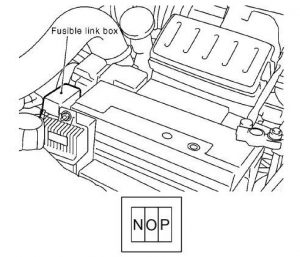

Topikowa skrzynka łączeniowa (K9K)

Nissan Note – schemat skrzynki bezpieczników – skrzynka bezpieczników (K9K)
NrAmpery [A]Opis
N80Grzałka PTC
O60System Quick Glow
P.80Grzałka PTC

Uchwyt łącznika topliwego

Nissan Note – schemat skrzynki bezpieczników – uchwyt wkładki topikowej
NrAmpery [A]Opis
A80CR:

układ ładowania, układ rozruchowy, bezpieczniki „B”, „C”

140HR:

system ładowania, system rozruchu, bezpieczniki „B”, „C”

250K9K:

System ładowania, bezpieczniki „B”, „C”, „N”, „O”, „P”

B80CR, K9K:

Bezpieczniki:

„35”, „36”, „37”, „38”, „F”, „G”, „H”, „I”, „J”, „K”, „L”, „M ”

100HR:

Bezpieczniki:

„35”, „36”, „37”, „38”, „F”, „G”, „H”, „I”, „J”, „K”, „L”, „M”

C80Przekaźnik wysokiego poziomu reflektora RH (bezpiecznik „43”);

Przekaźnik wysokiego poziomu LH reflektora (bezpiecznik „44”);

Przekaźnik lampy tylnej (bezpieczniki „45”, „46”);

Przekaźnik niskiego poziomu reflektora (bezpieczniki „49”, „50”);

Przekaźnik przednich świateł przeciwmgielnych (bezpiecznik „65”);

Bezpieczniki „48”, „51”.

D60Przekaźnik zapłonu

(przekaźnik główny wycieraczki przedniej,

przekaźnik wysokiej/niskiej wycieraczki przedniej szyby, „57”

(CR, HR), „58”, „59”, „60”, „63” (CR, HR), „64” (CR , HR)),

Przekaźnik pompy paliwa (CR, HR);

Bezpieczniki „55”, „56”, „61”, „62”.

E80Przekaźnik akcesoriów (bezpieczniki „18”, „19”, „20”),

przekaźnik silnika dmuchawy

Bezpieczniki „15”, „16”, „17”, „1”, „2”, „3”, „4”.

Bezpieczniki „5”, „6”, „7”, „8”, „9”, „12”, „14”

Benzyna:

1,4 l – CR14DE, 1,;

l – HR16DE;

Diesel:

1,5 l – K9K.
