Nissan Xterra (1999-2004) – skrzynka bezpieczników

Nissan Xterra (1999-2004) – schemat skrzynki bezpieczników

Rok produkcji: 1999, 2000, 2001, 2002, 2003, 2004.


Bezpiecznik zapalniczki (gniazdo zasilania) w Nissanie Xterra (1999-2004) to bezpiecznik 23 w skrzynce bezpiecznikowej.

Skrzynka bezpiecznikowa komory silnika

Nissan Xterra - schemat skrzynki bezpieczników - skrzynka bezpieczników w komorze silnika
Nissan Xterra – schemat skrzynki bezpieczników – skrzynka bezpieczników w komorze silnika
Nr
Amp [A] Opis
29 7.5 Przekaźnik klimatyzacji;

Jednostka sterująca światłem dziennym (’03 -’04);


Wzmacniacz termiczny (’99 -’00);

Przełącznik klimatyzacji (’99 -’00).

30  –
31 20 03-04:

Dodatkowy zasilacz

7.5 ’99 -’00:

Przekaźnik sygnału ostrzegawczego przed kradzieżą;

Przekaźnik lampki ostrzegawczej przed kradzieżą.

32 15 01-04:

Przekaźnik klaksonu

10 ’99 -’00:

Przekaźnik klaksonu

33 20 02-04:

Wzmacniacz audio

34 15 02-04:

Tylne gniazdo zasilania

35 7.5 Przekaźnik klimatyzatora
36 7.5 Generator
37 15 Reflektor prawy;

Przełącznik oświetlenia;

Jednostka sterująca światłem dziennym;

Przekaźnik lampki bezpieczeństwa pojazdu.

38 15 Reflektor lewy;

Przełącznik oświetlenia;

Jednostka sterująca światłem dziennym;

Przekaźnik lampki bezpieczeństwa pojazdu;

Wskaźnik świateł drogowych.

39 15 Przełącznik oświetlenia
40 15 Przekaźnik przednich świateł przeciwmgielnych
41 15 Audio
42 20 Przednie gniazdo zasilania
43  –
44  –
a 80 KA24DE:

Generator;

Przekaźnik zapłonu

(bezpiecznik: „2”, „5”, „6”, „8”, „10”, „11”, „12”, „15”);

Bezpiecznik: „F”, „G ”,„ 17 ”,„ 22 ”,„ 25 ”,„ 26 ”,„ 27 ”,

„ 28 ”,„ 31 ”,„ 32 ”,„ 33 ”,„ 34 ”,„ 35 ”,„ 36 ”

120 ’03 -’04 (VG33E, VG33ER):

Generator;

Bezpiecznik: „F”, „G”, „J”, „31”, „32”, „33”, „34”, „35”, „36”

100 ’99 -’02 (VG33E, VG33ER):

Generator;

Bezpiecznik: „F”, „G”, „J”, „31”, „32”, „35”, „36”

b 80 Przekaźnik akcesoriów

(bezpiecznik: „18”, „20”, „23”);

Przekaźnik dmuchawy (bezpiecznik: „19”, „24”).

c 40 KA24DE (’03 -’04):

ABS

30 ABS
d 40 ABS
e 40 Stacyjka
f 30 ’03 -’04 KA24DE:

SECU;

Przekaźnik podnośnika szyb.

40 ’99 -’04:

SECU;

Przekaźnik okna zasilania

g 20 03-04:

Dodatkowy zasilacz

20 Przekaźnik wentylatora chłodzącego
h.  –
i  –
80 VG33E, VG33ER:

Przekaźnik zapłonu

(bezpiecznik: „2”, „5”, „6”, „8”, „10”, „11”, „12”, „15”);

Bezpiecznik: „31”, „32” ”,„ 33 ”,„ 35 ”,„ 36 ”.

Skrzynka bezpieczników przedziału pasażerskiego

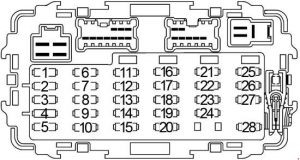

Nissan Xterra – schemat skrzynki bezpieczników – skrzynka bezpieczników w przedziale pasażerskim
Nr
Ampery [A]
Opis
1 15 Przekaźnik pompy paliwa
2 7.5 Przełącznik zagrożenia
3 10 Wtryskiwacze
4  –
5 10 01-04:

Wyłącznik hamulca ASCD

(wyłącznik hamulca z blokadą zmiany biegów);

Przekaźnik bezpieczeństwa pojazdu;

SECU;

Jednostka sterująca ASCD;

Moduł ostrzegawczy;

Przekaźnik odmgławiacza tylnej szyby;

Timer odmgławiacza tylnej szyby;

System ostrzegania o niskim ciśnieniu w oponach;

Jednostka sterująca światłem dziennym;

Moduł sterowania utrzymaniem nadbiegu

(KA24DE + automatyczna skrzynia biegów).

7.5 ’99 -’00:

Wyłącznik hamulca ASCD

(wyłącznik hamulca z blokadą zmiany biegów);

rzekaźnik ostrzegawczy przed kradzieżą;

SECU;

yłącznik główny ASCD;

zwonek ostrzegawczy;

rzekaźnik okna elektrycznego;

ednostka sterująca światłem dziennym.

6 20 Silnik przedniej wycieraczki;

Silnik spryskiwacza przedniego;

Przełącznik wycieraczki przedniej.

7 7.5 Moduł sterujący silnika (ECM);

Jednostka sterująca światłem dziennym.

8 10 ABS;

Wyłącznik ciśnieniowy.

9 10 Moduł czujnika diagnostyki poduszki powietrznej
10 10 Silnik tylnej wycieraczki;

Silnik tylnej spryskiwacza.

11 10 Licznik kombinowany;

Przekaźnik blokady sprzęgła;

Przełącznik 4WD;

Przełącznik lampy rezerwowej;

Przełącznik położenia neutralnego transferu;

Konwerter CAN;

Czujnik kąta kierownicy;

Kompas i termometr;

Złącze łącza danych.

12 10 Przełącznik położenia postojowego i neutralnego;

Moduł sterujący skrzyni biegów (TCM).

13 10 Moduł sterujący silnika (ECM);

Zawór elektromagnetyczny EGRC;

Zawór sterujący odpowietrzeniem pochłaniacza EVAP;

Zawór obejściowy zaworu odcinającego podciśnienie;

Zawór elektromagnetyczny sterujący zaworem obejściowym sprężarki doładowującej;

14 15 Podgrzewany czujnik tlenu
15 10 Zawór IACV-AAC;

Czujnik położenia przepustnicy.

16  –
17 10 Przełącznik zagrożenia;

Przekaźnik zdalnego sterowania (’99 -’00).

18 10 Audio;

Przełącznik lusterka bocznego;

Przekaźnik gniazda zasilania (’99 -’01).

19 15 Silnik dmuchawy
20 7.5 System ostrzegawczy niskiego ciśnienia w oponach (’03 -’04);

SECU.

21 15 ’99 -’01:

Przekaźnik odmgławiacza tylnej szyby

22 20 Wyłącznik świateł stopu;

Jednostka sterująca holowania przyczepy.

23 15 Zapalniczka
24 15 Silnik dmuchawy
25 15 ’99 -’01:

Tylne okno;

Przekaźnik odmgławiacza tylnej szyby.

20 02-04:

Przekaźnik odmgławiacza tylnej szyby

26 7.5 Złącze łącza danych;

Lampa mapowa;

Oświetlenie wnętrza;

System ostrzegawczy niskiego ciśnienia w oponach (’03 -’04).

27 10 Moduł sterujący silnika (ECM);

Przekaźnik ECM (przekaźnik ECCS).

28 7.5 Miernik kombinowany;

Przełącznik kluczykowy;

Lampka wskaźnika bezpieczeństwa;

SECU;

Moduł sterowania transmisją (TCM).



Nissan Xterra – schemat skrzynki bezpieczników – skrzynka bezpieczników w przedziale pasażerskim
Nr
Przekaźnik

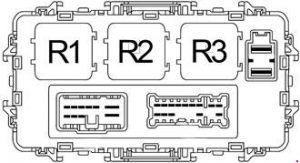

R1 Akcesorium
R2 Dmuchacz
R3 Zapłon

Przekaźnik komory silnika

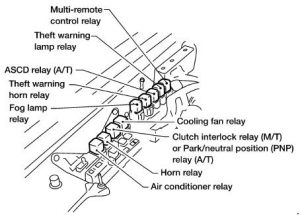

’99 -’01

Nissan Xterra – schemat skrzynki bezpieczników – skrzynka przekaźników silnika

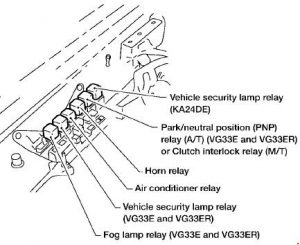

’02 -’04

Nissan Xterra – schemat skrzynki bezpieczników – skrzynka przekaźników komory silnika
