Mercedes-Benz SLS AMG C197/R197 (2011-2015) – skrzynka bezpieczników

Mercedes-Benz SLS AMG C197/R197 (2011-2015) – schemat skrzynki bezpieczników

Rok produkcji: 2011, 2012, 2013, 2014, 2015.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mercedesie SLS AMG C197/R197 to bezpiecznik 43 w skrzynce bezpiecznikowej

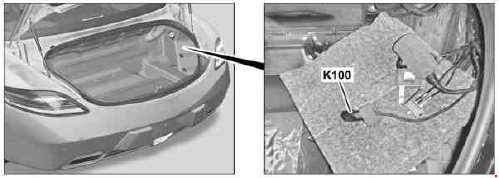

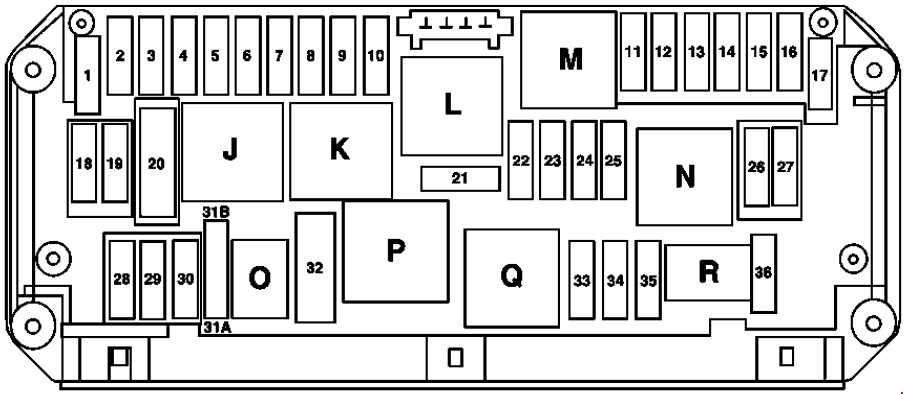

Skrzynka bezpieczników w przedziale bagażowym

Mercedes-Benz SLS AMG – schemat bezpieczników – bagażnik
NumerOpisAmpery [A]
1Elektroniczna jednostka sterująca programem stabilności25
2Sterownik lewych drzwi30
3Sterownik prawych drzwi prawych30
4rezerwa
5Zestaw wskaźników
Tylna jednostka sterująca SAM z modułem bezpieczników i przekaźników
Adaptacyjna jednostka sterująca układu tłumienia (zawieszenie sportowe AMG RIDE CONTROL)
7,5
6Jednostka sterująca ME-SFI [ME]7,5
7Rozrusznik20
8Dodatkowa jednostka sterująca systemu przytrzymującego7,5
9Gniazdo schowka na rękawiczki15
10Główny silnik wycieraczek przedniej szyby
Podrzędny silnik wycieraczek przedniej szyby
30
11Wyświetlacz COMAND7,5
12Panel sterowania Audio / COMAND
Jednostka sterująca AAC i jednostka
sterująca Górny panel sterowania
7,5
13Jednostka sterująca modułu lampki kierownicy7,5
14Elektroniczna jednostka sterująca programem stabilności7,5
15Dodatkowa jednostka sterująca systemu przytrzymującego7,5
16Złącze diagnostyczne
DIRECT SELECT INTERFACE
5
17Silnik wentylatora chłodnicy oleju15
18rezerwa
19rezerwa
20Elektroniczna jednostka sterująca programem stabilności40
21Przełącznik świateł hamowania
Lampka w schowku na rękawiczki nad przełącznikiem lampki w schowku na rękawice
Rozpoznawanie zajętości przedniego siedzenia pasażera i ACSR [AKSE] (wersja USA)
7,5
22Czujnik oleju (poziom, temperatura i jakość oleju)
Silnik spalinowy i silnik wentylatora klimatyzacji ze zintegrowanym sterowaniem
Tuleja złącza, obwód 87 M2e
Połączenie elektryczne wiązki przewodów wewnętrznych i silnika (styk 5)
15
23Bezpiecznik w obwodzie 87 M1 e Tuleja złącza:
Złącze elektryczne wiązki przewodów wnętrza i silnika (styk 4)
Obwód rozrusznika Przekaźnik 50 Przekaźnik
silnika wentylatora chłodnicy oleju
Jednostka sterująca ME-SFI [ME]
25
24Odpowietrzanie zaworu przełączającego
Złącze elektryczne wiązki przewodów wnętrza i silnika (styk 8)
15
25Pompa obiegowa chłodziwa
Jednostka sterująca ME-SFI [ME]
Zawór odcinający kanistra z węglem aktywnym (wersja USA)
15
26Jednostka sterująca COMAND20
27Jednostka sterująca ME-SFI [ME]
Elektroniczna jednostka sterująca blokadą zapłonu
7,5
28Zestaw wskaźników7,5
29rezerwa
30rezerwa
31ALewy klakson
Prawy klakson
15
31BLewy klakson
Prawy klakson
15
32Elektryczna pompa powietrza40
33rezerwa
34rezerwa
35rezerwa
36Sterownik elektrycznego hamulca postojowego7,5
Przekaźnik
jotPrzekaźnik 15 obwodu
K.Obwód 15R przekaźnik
LRezerwowy przekaźnik
MPrzekaźnik 50 rozrusznika
NObwód silnika 87 Przekaźnik
OPrzekaźnik klaksonowy
P.Przekaźnik wtrysku wtórnego powietrza
QPrzekaźnik silnika wentylatora chłodnicy oleju
RObwód podwozia 87 przekaźnik

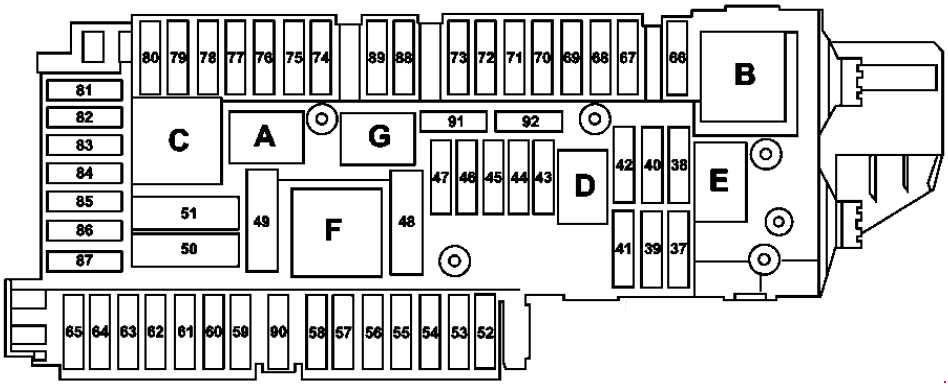

Skrzynka bezpieczników w komorze silnika

Mercedes-Benz SLS AMG – schemat skrzynki bezpieczników – komora silnika
NumerOpisAmpery [A]
37rezerwa
38rezerwa
39Coupe:  złącze elektryczne gniazda ładowania
Roadster:  Jednostka sterująca do sterowania miękkim dachem
40rezerwa
41Sterownik elektrycznego hamulca postojowego30
42Lewy sterownik układu paliwowego pompy paliwa25
43rezerwa
44rezerwa
45rezerwa
46M 1, wzmacniacz antenowy AM, CL
M 2 i wzmacniacz antenowy DAB
Syrena alarmowa (wersja USA; do 30.9.10 i od 1.10.10)
Jednostka sterująca zabezpieczeniem wnętrza i zabezpieczeniem przed odciąganiem
7,5
47rezerwa
48rezerwa
49Ogrzewanie tylnej szyby40
50Jednostka sterująca wzmacniaczem systemu dźwiękowego (zaawansowany system dźwiękowy)30
51Wzmacniacz tylnych głośników basowych (zaawansowany system dźwiękowy)40
52rezerwa
53rezerwa
54rezerwa
55Lewy sterownik układu paliwowego pompy paliwa5
56Kamera cofania5
57rezerwa
58Roadster:  Sterownik do miękkiej kontroli dachu
Seria Black : Sterownik  elektrycznej blokady mechanizmu różnicowego
15
59Asystent martwego punktu:
inteligentny czujnik radarowy w lewym zderzaku tylnym inteligentny czujnik radarowy w
prawym tylnym zderzaku
5
60Roadster:  Jednostka sterująca do miękkiej kontroli dachu25
61od 1.6.11:
Przekaźnik routera
Jednostka sterująca AMG Performance Media
7,5
62Jednostka sterująca fotela kierowcy30
63rezerwa
64Jednostka sterująca przedniego siedzenia pasażera30
65Jednostka sterująca adaptacyjnym systemem tłumienia (sportowe zawieszenie AMG RIDE CONTROL)10
66rezerwa
67Roadster:  Jednostka sterująca do miękkiej kontroli dachu40
68Roadster:  jednostka sterująca AIRSCARF25
69Roadster:  jednostka sterująca AIRSCARF25
70Jednostka sterująca monitora ciśnienia w oponach5
71Wewnętrzne gniazdo zasilania z przodu pojazdu (przednia zapalniczka z podświetleniem popielniczki)15
72rezerwa
73Jednostka sterująca trybem transmisji5
74Jednostka sterująca KEYLESS-GO15
75Tuleja łącznika obwodu 30, funkcja klamki KEYLESS-GO20
76rezerwa
77Wersja USA:  Weight Sensing System (WSS), jednostka sterująca7,5
78Jednostka sterująca interfejsem multimedialnym7,5
79Blok złącza siedzenia kierowcy Blok złącza
przedniego siedzenia pasażera
7,5
80Jednostka sterująca PARKTRONIC5
81Połączenie elektryczne telefonu komórkowego5
82Przekaźnik silnika tylnego spojlera, podniesiony
Przekaźnik silnika tylnego spojlera, dolny
10
83Jednostka sterująca systemem wzywania pomocy
Wersja japońska:  Elektroniczna jednostka sterująca poborem opłat
7,5
84Jednostka sterująca satelitarnego cyfrowego radia audio (SDAR) Jednostka sterująca
Digital Audio Broadcasting
7,5
85rezerwa
86rezerwa
87Jednostka sterująca systemem połączeń alarmowych7,5
88Jednostka sterująca przekładnią z podwójnym sprzęgłem15
89rezerwa
90rezerwa
Przekaźnik
APrzekaźnik 15 obwodu
BObwód 15R przekaźnik (1)
CPrzekaźnik ogrzewania tylnej szyby
DPrzekaźnik pompy paliwa
Erezerwa
Przekaźnik regulacji siedzenia
FObwód 15R przekaźnik (2)

Przedrostek przedni

Mercedes-Benz SLS AMG – schemat skrzynki bezpieczników – przekaźnik routera
NumerOpisAmpery [A]
88Pyrofuse400
151Silnik spalinowy i silnik wentylatora klimatyzacji ze zintegrowanym sterowaniem100
152Przedni moduł sterujący SAM z bezpiecznikiem i modułem przekaźnika150
153rezerwa
154Przedni moduł sterujący SAM z bezpiecznikiem i modułem przekaźnika60
155rezerwa
156rezerwa
157rezerwa
158rezerwa
159rezerwa
160Regulator dmuchawy60
161Przedni moduł sterujący SAM z bezpiecznikiem i modułem przekaźnika100
162rezerwa
163Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika150
164Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika150
