Mercedes-Benz GLC X253/C253 (2015-2019…) – skrzynka bezpieczników

Jeśli zauważysz gdzieś błąd zostaw komentarz lub napisz na abezpieczniki@gmail.com. Również możesz to zrobić jeżeli grafiki są niewyraźne lub zbyt małe. Postaramy się dodać nowe najszybciej jak tylko to możliwe!

Mercedes-Benz GLC x253 – schemat skrzynki bezpieczników

Rok produkcji: 2015, 2016, 2017, 2018, 2019.

GLC250, GLC300, GLC350, GLC43, GLC63

Bezpiecznik zapalniczki (gniazdo zasilania) w Mercedesie GLC x253 to bezpieczniki #445 (gniazdo bagażnika), #446 (przednia zapalniczka, wewnętrzne gniazdo zasilania) i #447 (gniazdo prawej tylnej konsoli środkowej) w bagażniku.



Skrzynka bezpieczników w bagażniku

Wariant 1

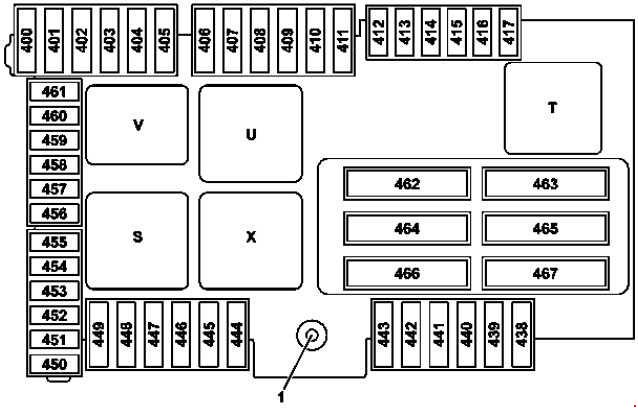

Mercedes-Benz GLC x253 – schemat skrzynki bezpieczników – bagażnik – wariant 1

Wariant 2

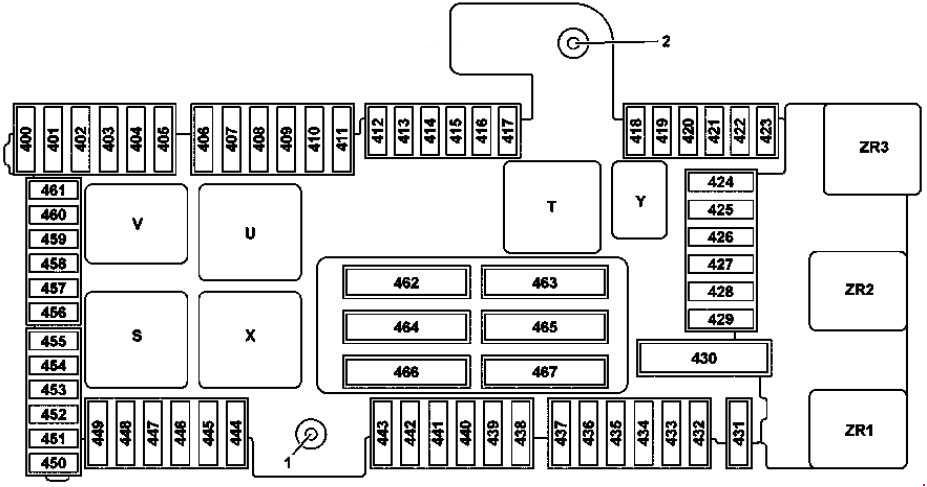

Mercedes-Benz GLC x253 – schemat skrzynki bezpieczników – bagażnik – wariant 2

1 – Zasilanie zacisku 30 „E1”
2 – Zasilanie zacisku 30g „E2”

NumerAmpery [A]Opis
40025BlueTEC:  jednostka sterująca  AdBlue ®
40115BlueTEC:  jednostka sterująca  AdBlue ®
40220BlueTEC:  jednostka sterująca  AdBlue ®
40330Obowiązuje do 30.11.2015 r:

Przedni fotel pasażera, przełącznik częściowo elektrycznej regulacji siedzenia

25Obowiązuje od 01.12.2015 r:

Przedni fotel pasażera, przełącznik częściowo elektrycznej regulacji siedzenia

40430Obowiązuje do 30.11.2015 r:

Fotel kierowcy, wyłącznik częściowo elektrycznej regulacji siedzenia

25Obowiązuje od 01.12.2015 r:

Fotel kierowcy, wyłącznik częściowo elektrycznej regulacji fotela

405Zapasowy
40630Sterownik lewych drzwi przednich
407Zapasowy
40830Sterownik prawych tylnych drzwi
409Zapasowy
4105Stacjonarny odbiornik radiowy zdalnego sterowania nagrzewnicą;

Przełącznik anteny do telefonu i stacjonarnej nagrzewnicy.

41130Lewy przedni odwracalny zwijacz napięcia awaryjnego
4127,5Hybrydowy:

Jednostka sterująca systemu zarządzania akumulatorem

4135Sterownik pokrywy bagażnika
4145Moduł tunera
4155Jednostka sterująca osłoną kamery;

Generator rozpylacza perfum.

4167,5Wzmacniacz / kompensator anteny systemu telefonii komórkowej

Płytka stykowa telefonu komórkowego

4175Jednostka sterująca kamery 360°;

Kamera cofania.

4185Jednostka sterująca ogrzewaniem tylnych siedzeń;

Jednostka sterująca AIRSCARF.

4195Jednostka sterująca regulacją podparcia lędźwi przedniego fotela pasażera
4205Jednostka sterująca regulacją podparcia lędźwiowego fotela kierowcy
421Zapasowy
422Zapasowy
4235Jednostka sterująca wzmacniaczem systemu dźwiękowego
42415Jednostka sterująca AIR BODY CONTROL Plus;

Dotyczy silnika 276:

Jednostka sterująca dźwiękiem silnika.

425Zapasowy
426Zapasowy
427Zapasowy
428Zapasowy
429Zapasowy
430Zapasowy
43125Wielofunkcyjna jednostka sterująca pojazdu specjalnego przeznaczenia
43225Wielofunkcyjna jednostka sterująca pojazdu specjalnego przeznaczenia
43320Jednostka sterująca rozpoznawania przyczepy
43430Jednostka sterująca rozpoznawania przyczepy
43525Jednostka sterująca rozpoznawania przyczepy
43615Jednostka sterująca rozpoznawania przyczepy
43725Jednostka sterująca rozpoznawania przyczepy
43830Jednostka sterująca przetwornikiem DC / AC
439Zapasowy
44030Jednostka sterująca ogrzewaniem tylnych siedzeń;

Jednostka sterująca AIRSCARF.

44130Jednostka sterująca AIRSCARF
44225Jednostka sterująca układu paliwowego
44330Prawy przedni odwracalny zwijacz napięcia awaryjnego
44415Złącze elektryczne tabletu PC
44515Gniazdo bagażnika
44615Przednia zapalniczka  z oświetleniem popielniczki;

Wewnętrzne gniazdo zasilania pojazdu.

44715Gniazdo 12V w prawej konsoli środkowej
44810Obowiązuje dla transmisji 722, 725:

Kondensator zapadkowy

4495Dotyczy silnika 626:

Wkład filtra paliwa ze zintegrowaną nagrzewnicą;

Hybrydowy:

Generator dźwięku.

4505Tylna jednostka sterująca SAM
4515Jednostka sterująca układu paliwowego;

BlueTEC:

Jednostka sterująca  AdBlue ®.

4525Zintegrowany czujnik radarowy zewnętrznego prawego tylnego zderzaka;
Zintegrowany czujnik radarowy zewnętrznego lewego tylnego zderzaka;
Środkowy czujnik radarowy tylnego zderzaka;
Zewnętrzny prawy tylny zderzak czujnik radarowy;
Zewnętrzny lewy tylny zderzak czujnik radarowy.
4535Czujnik radarowy lewego przedniego zderzaka;

Czujnik radarowy prawego przedniego zderzaka;

Sterownik COLLISION PREVENTION ASSIST.

4547,5Obowiązuje dla transmisji 722:

W pełni zintegrowana jednostka sterująca skrzynią biegów

5BlueTEC:

Jednostka sterująca  AdBlue ®

4555Jednostka sterująca przetwornikiem DC / AC
4565Przedni czujnik radarowy dalekiego zasięgu;

DISTRONIC sterownik elektryczny.

4575Hybrydowy:
Jednostka sterująca elektroniki mocy;

Jednostka sterująca przetwornicą DC / DC;

Jednostka sterująca elektroniką mocy.

4585Tylny moduł przełączający
4595Hybrydowy:

Ładowarka

46010Jednostka sterująca KEYLESS-GO
4615Wzmacniacz antenowy FM 1, AM, CL [ZV] i KEYLESS-GO
46240Jednostka sterująca wzmacniaczem systemu dźwiękowego
46330Ogrzewanie tylnej szyby poprzez kondensator przeciwzakłóceniowy tylnej szyby
46440Sterownik pokrywy bagażnika Sterownik klapy podnoszonej
46540Tylna jednostka sterująca SAM
46640Tylna jednostka sterująca SAM
46740Dotyczy silnika 626:

Wkład filtra paliwa ze zintegrowaną nagrzewnicą

Przekaźnik
SPrzekaźnik 15 wnętrza pojazdu
TPrzekaźnik ogrzewania tylnej szyby
UUchwyt na kubek w drugim rzędzie siedzeń i przekaźnik gniazd
VBlueTEC:  przekaźnik  AdBlue ®
X1. rząd siedzeń / skrzynka lodówki bagażnika i przekaźnik gniazd
YZapasowy przekaźnik
ZR1Obowiązuje dla silnika 626:

Przekaźnik nagrzewnicy filtra paliwa

ZR2Rezerwowy przekaźnik
ZR3Rezerwowy przekaźnik

Skrzynka bezpieczników w przestrzeni na nogi pasażera

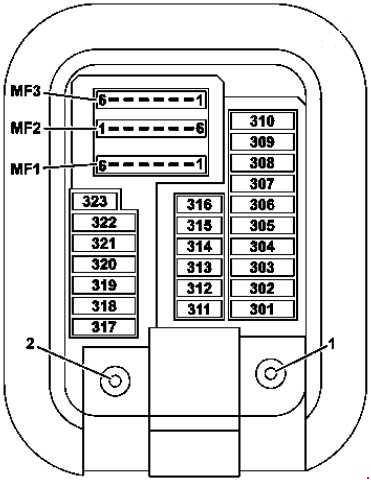

Mercedes-Benz GLC x253 – schemat bezpieczników – przestrzeń na nogi pasażera
NumerAmpery [A]Opis
3015Hybrydowy:

Pirofuza przez odłącznik wysokiego napięcia

30230Sterownik prawych drzwi przednich
30330Sterownik lewych tylnych drzwi
30420Obowiązuje dla transmisji 722:

Inteligentny moduł serwo dla DIRECT SELECT (A80)

30530Sterownik siedzenia kierowcy;

Sterownik ogrzewania siedzenia kierowcy;

Sterownik ogrzewania przedniego siedzenia.

30630Sterownik przedniego siedzenia pasażera;

Sterownik ogrzewania przedniego fotela pasażera;

Sterownik ogrzewania przedniego siedzenia.

307Zapasowy
30830Wersja USA:

Złącze elektryczne elektrycznego sterowania hamulcem

30910Jednostka sterująca systemem połączeń alarmowych
5Jednostka sterująca HERMES;

Moduł komunikacyjny usług telematycznych.

310Zapasowy
31110Elektroniczny regulator dmuchawy Booster
31210Jednostka sterująca panelu sterowania podwieszanego
31310Hybrydowy:  jednostka sterująca przetwornikiem DC / DC
314Zapasowy
3155Jednostka sterująca zespołem napędowym;

Dotyczy silnika wysokoprężnego:

Jednostka sterująca CDI;

Dotyczy silnika benzynowego:

Jednostka sterująca ME-SFI.

3167,5Jednostka sterująca dodatkowego systemu przytrzymującego
3177,5Moduł sterujący panoramicznym szyberdachem;

Moduł sterujący przesuwanym dachem.

31820Stacjonarna jednostka sterująca nagrzewnicą
3195Hybrydowy:

Wysokonapięciowy grzejnik PTC

32015Jednostka sterująca AIR BODY CONTROL
3215Wersja japońska:

Dedykowana jednostka sterująca komunikacją krótkiego zasięgu.

32220Jednostka główna
3235Jednostka sterująca systemem parkowania
MF1 / 17,5Wyświetlacz Audio / COMAND
Silnik wentylatora sprzętu audio
MF1 / 27,5Wielofunkcyjna kamera stereofoniczna;

Wielofunkcyjna kamera monofoniczna.

MF1 / 37,5Czujnik deszczu i światła z dodatkowymi funkcjami;

Sterownik na panelu sterowania.

MF1 / 47,5Sterownik siedzenia kierowcy;

Sterownik ogrzewania siedzenia kierowcy;

Sterownik ogrzewania przedniego siedzenia.

MF1 / 57,5Sterownik przedniego siedzenia pasażera;

Sterownik ogrzewania przedniego fotela pasażera;

Sterownik ogrzewania przedniego siedzenia.

MF1 / 67,5Jednostka sterująca modułu lampki kierownicy
MF2 / 15Lewy przedni odwracalny zwijacz napięcia awaryjnego
MF2 / 25Panel sterowania Audio / COMAND;

Touchpad.

MF2 / 35Prawy przedni odwracalny zwijacz napięcia awaryjnego
MF2 / 45Wyświetlacz Heads-up
MF2 / 55Jednostka połączeniowa multimediów
MF2 / 65Hybrydowy:  elektryczna sprężarka czynnika chłodniczego
MF3 / 15Linia sprzężenia zwrotnego, zacisk 30g, przednia jednostka sterująca SAM
MF3 / 25Jednostka sterująca czujnikami radarowymi
MF3 / 3Zapasowy
MF3 / 45Grupa przycisków na tablicy rozdzielczej po stronie kierowcy
MF3 / 55Tylna jednostka sterująca klimatyzacją
MF3 / 65Tylna jednostka sterująca klimatyzacją

Skrzynka bezpieczników na desce rozdzielczej

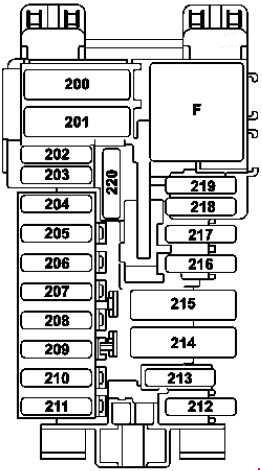

Mercedes-Benz GLC x253 – schemat bezpieczników – deska rozdzielcza
NumerAmpery [A]Opis
20050Przednia jednostka sterująca SAM
20140Przednia jednostka sterująca SAM
2025Syrena alarmowa
20320Obowiązuje z przekładnią 716:

Elektryczna blokada kierownicy

2045Złącze diagnostyczne
2057,5Elektroniczna jednostka sterująca blokadą zapłonu
2065Zegar analogowy
20715Jednostka kontroli klimatu
2087,5Zestaw wskaźników
2095Klimat kontrola jednostki operacyjnej jednostki;

Górny panel sterowania kontrola.

21010Jednostka sterująca modułu lampki kierownicy
21125Zapasowy
2125Zapasowy
2135Elektroniczna jednostka sterująca programem stabilności
21430Zapasowy
215Zapasowy
2167,5Lampa w schowku na rękawiczki
2175Wersja japońska:

Dedykowana jednostka sterująca komunikacją krótkiego zasięgu

2187,5Jednostka sterująca dodatkowego systemu przytrzymującego
2195Jednostka sterująca systemu wykrywania masy (WSS)
220Zapasowy
Przekaźnik
FPrzekaźnik, obwód 15R

Skrzynka bezpieczników w komorze silnika

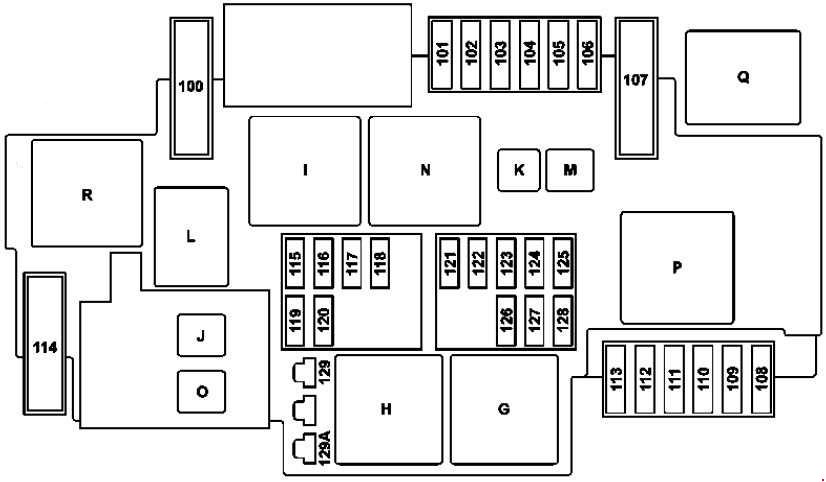

Mercedes-Benz GLC x253 – schemat bezpieczników – komora silnika
NumerAmpery [A]Opis
10040Hybrydowa:

Pompa próżniowa

10115Tuleja łącząca, obwód 87/2
10220Tuleja łącząca, obwód 87/1
10315Tuleja łącząca, obwód 87/4
10415Tuleja łącząca, obwód 87/3
10515Dotyczy przekładni 722.9 (z wyjątkiem 722.930):

Jednostka sterująca pomocniczą pompą oleju automatycznej skrzyni biegów

106Zapasowy
10760Obowiązuje z silnikiem 274,9:

Elektryczna pompa płynu chłodzącego

10820Statyczny reflektor LED:

Prawy przedni reflektor;

Wysokowydajny reflektor LED, dynamiczny reflektor LED:
Lewy przedni reflektor;
Prawy przedni reflektor.

10930Silnik wycieraczek
11020Statyczny reflektor LED:

Lewy przedni reflektor;

Wysokowydajny reflektor LED, dynamiczny reflektor LED:
Lewy przedni reflektor;
Prawy przedni reflektor.

11130Rozrusznik
11215Hybrydowy: czujnik pedału przyspieszenia
113Zapasowy
11440Sprężarka AIR BODY CONTROL
11515Lewy klakson i prawy klakson
116Zapasowy
117Zapasowy
1185Hybrydowy:

Jednostka sterująca elektronicznego programu stabilności

11915Obwód 87 C2 tuleja złącza
1205Obwód 87 Złączka C1
1215Elektroniczna jednostka sterująca programem stabilności
1225Przekaźnik CPC
123Zapasowy
124Zapasowy
1255Przednia jednostka sterująca SAM
1265Jednostka sterująca zespołem napędowym;

Dotyczy silnika wysokoprężnego:

Jednostka sterująca CDI;

Dotyczy silnika benzynowego:

Jednostka sterująca ME-SFI.

1275Hybrydowy:

Ogranicznik zaniku napięcia

1285Lewy przedni zespół lamp i włącznik świateł zewnętrznych
12930Hybrydowy:

Obwód rozrusznika 50 przekaźnik

129A30Hybrydowy:

Obwód rozrusznika 50 przekaźnik

Przekaźnik
GPrzekaźnik 15 w komorze silnika
HPrzekaźnik 50 rozrusznika
IHybrydowy:

Przekaźnik pompy próżniowej (+)

JPrzekaźnik CPC
K.Obowiązuje dla przekładni 722.9 (z wyjątkiem 722.930):

Przekaźnik pompy olejowej

LPrzekaźnik klaksonowy
MPrzekaźnik nagrzewnicy położenia postojowego wycieraczek
NObwód przekaźnika 87 M.
OHybrydowy:

Obwód rozrusznika 15 przekaźnik

PObowiązuje z silnikiem 274,9:

Przekaźnik pompy płynu chłodzącego

QHybrydowy:

Przekaźnik pompy próżniowej (-)

RPrzekaźnik AIR BODY CONTROL

Prefuse Box w komorze silnika

Wariant 1

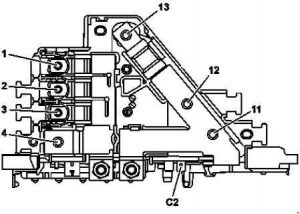

Mercedes-Benz GLC x253 – schemat skrzynki bezpieczników – skrzynka bezpieczników wstępnych komora silnika – wariant 1

Wariant 2

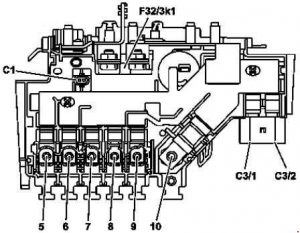

Mercedes-Benz GLC x253 – schemat skrzynki bezpieczników – skrzynka bezpieczników wstępnych komora silnika – wariant 1

F32 / 3k1 – Przekaźnik odsprzęgający

NumerAmpery [A]Opis
1Zapasowy
2100Dotyczy silnika wysokoprężnego:  stopień mocy żarzenia
360Moduł bezpieczników i przekaźników silnika
4Podłączenie akumulatora pokładowego układu elektrycznego
5150Moduł bezpieczników i przekaźników silnika
6125Lewy moduł bezpiecznikowy i przekaźnikowy
780Silnik wentylatora (600 W / 850 W)
8125Elektryczna jednostka sterująca wspomaganiem kierownicy
9150Silnik wentylatora (1000 W)
10200Skrzynka wstępna wewnątrz pojazdu
11Zapasowy
12Hybrydowy:

Jednostka sterująca elektroniki mocy;

Z silnikiem 651.9 i wersją USA:

Jednostka sterująca nagrzewnicą katalizatora.

13400Alternator
C1Hybrydowy:  przekaźnik odsprzęgający
C2Hybrydowy: obwód 31
C3 / 140Elektroniczna jednostka sterująca programem stabilności
C3 / 260Elektroniczna jednostka sterująca programem stabilności

Wewnętrzna skrzynka wstępna

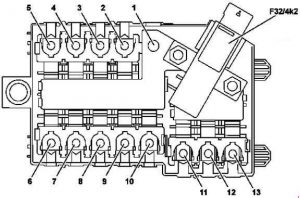

Mercedes-Benz GLC x253 – schemat skrzynki bezpieczników – wstępny bezpiecznik wnętrza

F32 / 4k2 – Przekaźnik wyłączający prąd spoczynkowy

NumerAmpery [A]Opis
1Skrzynka wstępnego bezpiecznika komory silnika
2150Hybrydowy:

Dodatkowy przekaźnik akumulatora do funkcji ECO start / stop

340Regulator dmuchawy
4Zapasowy
5150Dotyczy silnika wysokoprężnego:

Wzmacniacz nagrzewnicy PTC

680Skrzynka bezpieczników na prawym słupku A.
7150Tylny moduł bezpiecznikowy i przekaźnikowy
8Zapasowy
9Zapasowy
1060Obowiązuje dla transmisji 725 (z wyjątkiem GLC 350 e 4Matic):

W pełni zintegrowana jednostka sterująca skrzynią biegów

100GLC 350 e 4Matic:

W pełni zintegrowana jednostka sterująca skrzynią biegów

11Zapasowy
1240Tylny moduł bezpiecznikowy i przekaźnikowy
1350Skrzynka bezpieczników na prawym słupku A.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *
