Mazda MX-5 (2017) – skrzynka bezpieczników
Mazda MX-5 (2017) – schemat skrzynki bezpieczników
Rok produkcji: 2017.
Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie RX-8 (2004) to bezpiecznik 5 w skrzynce bezpiecznikowej po lewej stronie.

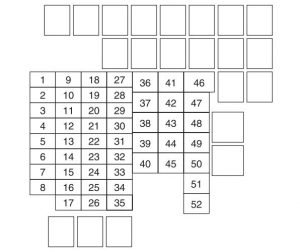

Blok bezpieczników (komora silnika)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | ENG IG3 | 5 | – |
| 2 | ENG IG2 | 5 | – |
| 3 | HORN2 | 7,5 | Klakson |
| 4 | C / U IG1 | 15 | Do ochrony różnych obwodów |
| 5 | ENG IG1 | 7,5 | System sterowania silnikiem |
| 6 | – | – | – |
| 7 | INTERIOR | 15 | Światło górne |
| 8 | ENG + B | 7,5 | System sterowania silnikiem |
| 9 | AUDIO2 | 15 | System nagłośnieniowy |
| 10 | METER1 | 10 | Zestaw wskaźników |
| 11 | SRS1 | 7,5 | Poduszka powietrzna |
| 12 | – | – | – |
| 13 | RADIO | 7,5 | System nagłośnieniowy |
| 14 | ENGINE3 | 20 | System sterowania silnikiem |
| 15 | ENGINE1 | 10 | System sterowania silnikiem |
| 16 | ENGINE2 | 15 | System sterowania silnikiem |
| 17 | AUDIO1 | 25 | System nagłośnieniowy |
| 18 | A / C MAG | 7,5 | Klimatyzator |
| 19 | AT PUMP | 20 | System sterowania transmisją * |
| 20 | AT | 15 | System sterowania transmisją * |
| 21 | D LOCK | 25 | Elektryczne zamki do drzwi |
| 22 | H / L RH | 20 | Reflektor (prawy) |
| 23 | ENG + B2 | 7,5 | System sterowania silnikiem |
| 24 | TAIL | 20 | Tylne światła;
Oświetlenie tablicy rejestracyjnej; Światła postojowe. |
| 25 | DRL | 15 | – |
| 26 | ROOM | 25 | Światło górne |
| 27 | FOG | 15 | – |
| 28 | H / CLEAN | 20 | – |
| 29 | STOP | 10 | Światła stopu |
| 30 | HORN | 15 | Klakson |
| 31 | H / L LH | 20 | Reflektor (lewy) |
| 32 | ABS / DSC S. | 30 | ABS;
Dynamiczny system kontroli stabilności. |
| 33 | HAZARD | 15 | Światła awaryjne;
Popielniczka; Kierunkowskazy. |
| 34 | FUEL PUMP | 15 | System paliwowy |
| 35 | ENG + B3 | 5 | – |
| 36 | WIPER | 20 | Wycieraczki |
| 37 | CABIN+B | 50 | Do ochrony różnych obwodów |
| 38 | – | – | – |
| 39 | – | – | – |
| 40 | ABS / DSC M | 50 | ABS;
Dynamiczny system kontroli stabilności. |
| 41 | EVVT A/R PUMP | 20 | System sterowania silnikiem |
| 42 | EVPS | 30 | Układ sterowania hamulcem |
| 43 | FAN1 | 30 | Wentylator chłodzący |
| 44 | FAN2 | 40 | – |
| 45 | ENG.MAIN | 40 | System sterowania silnikiem |
| 46 | EPS | 60 | Układ wspomagania kierownicy |
| 47 | DEFOG | 30 | Odmgławiacz tylnej szyby |
| 48 | IG2 | 30 | Do ochrony różnych obwodów |
| 49 | INJECTOR | 30 | System sterowania silnikiem |
| 50 | HEATER | 40 | Klimatyzator |
| 51 | – | – | – |
| 52 | – | – | – |
| * Niektóre modele | |||

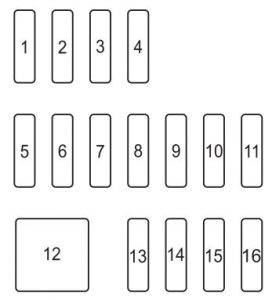

Blok bezpieczników (lewa strona)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | RHT R | 30 | Chowany twardy dach (prawy) * |
| 2 | RHT L | 30 | Chowany twardy dach (lewy) * |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | F.OUTLET | 15 | Gniazda akcesoriów;
Zapalniczka. |
| 6 | – | – | – |
| 7 | AT IND | 7,5 | Wskaźnik zmiany biegów AT * |
| 8 | MIRROR | 7,5 | Sterowanie lusterkiem |
| 9 | R_DECK R | 30 | Chowany twardy dach (prawy) * |
| 10 | R_DECK L | 30 | Chowany twardy dach (lewy) * |
| 11 | F.WASHER | 15 | Spryskiwacz szyby przedniej |
| 12 | P.WINDOW | 30 | Elektrycznie sterowane szyby |
| 13 | – | – | – |
| 14 | SRS2 / ESCL | 15 | – |
| 15 | SEAT WARM | 20 | Podgrzewacz siedzenia * |
| 16 | M.DEF | 7,5 | Odmgławiacz lusterka * |
| * Niektóre modele | |||
