Mazda RX-8 (2004) – skrzynka bezpieczników
Mazda RX-8 (2004) – schemat skrzynki bezpieczników
Rok produkcji: 2004.
Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie RX-8 (2004) to bezpiecznik 1 w skrzynce bezpiecznikowej po stronie kierowcy.

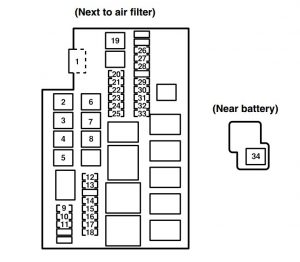

Blok bezpieczników (komora silnika)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | MAIN | 120 | Do ochrony wszystkich obwodów |
| 2 | HEATER | 40 | Podgrzewacz |
| 3 | AIR PUMP | 60 | Pompa powietrza |
| 4 | BTN | 30 | Elektrycznie sterowane szyby;
Elektrycznie sterowane zamki do drzwi; Podświetlany system wejściowy; Szyberdach *. |
| 5 | DEFOG | 50 | Odmrażacz tylnej szyby |
| 6 | FAN | 40 | Wiatrak elektryczny |
| 7 | ABS / DSC | 60 | ABS, DSC * |
| 8 | ACC | 30 | Zapalniczka;
Lusterko z regulacją mocy; Gniazdo akcesoriów; System audio. |
| 9 | HEAD | 15 | Światła drogowe *;
Czyszczenie reflektorów *. |
| 10 | HEAD LOW R | 15 | Światła mijania (prawe) |
| 11 | HEAD LOW L | 15 | Światła mijania (lewe) |
| 12 | DRL | 15 | DRL * (światła drogowe) |
| 13 | DSC | 30 | DSC * |
| 14 | SEAT WARM | 20 | Podgrzewacz siedzenia * |
| 15 | H / CLEAN | 20 | Czyszczenie reflektorów * |
| 16 | R.FOG | 10 | – |
| 17 | FOG | 15 | Światła przeciwmgielne* |
| 18 | A / C MAG | 10 | Klimatyzator |
| 19 | IG | 30 | Do ochrony różnych obwodów |
| 20 | IG KEY | 15 | Do ochrony różnych obwodów |
| 21 | STOP | 15 | Światła stopu |
| 22 | FUEL PUMP | 20 | Pompa paliwowa |
| 23 | HORN | 15 | Klakson |
| 24 | HAZARD | 15 | Światła awaryjne;
Kierunkowskazy. |
| 25 | ETV | 15 | Elektryczny zawór dławiący |
| 26 | WIPER | 20 | Wycieraczka i spryskiwacz szyby przedniej |
| 27 | P.WIND | 20 | Elektrycznie sterowane szyby |
| 28 | ENGINE | 15 | Układ sterowania silnikiem;
Dodatkowe urządzenie przytrzymujące; ABS; Wspomaganie kierownicy. |
| 29 | TAIL | 10 | Tylne światła;
Oświetlenie tablicy rejestracyjnej; Światła postojowe; Boczne światła obrysowe z przodu; Boczne światła obrysowe z tyłu. |
| 30 | ILLUMI | 10 | Podświetlany system wejściowy |
| 31 | EGI COMP1 | 10 | System sterowania silnikiem |
| 32 | EGI COMP2 | 10 | System sterowania silnikiem |
| 33 | EGI INJ | 15 | Wtrysk paliwa |
| 34 | EPS | 60 | Wspomaganie kierownicy |
| * Niektóre modele | |||

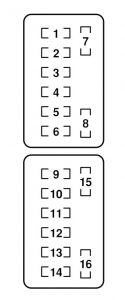

Panel bezpieczników (po stronie kierowcy)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | CIGAR | 15 | Zapalniczka |
| 2 | ACC | 7,5 | System audio;
Sterowanie lusterkiem. |
| 3 | AUX PWR | 20 | Gniazdo akcesoriów |
| 4 | A / C | 7,5 | Klimatyzator |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | SPARE | 7,5 | – |
| 8 | SPARE | 20 | – |
| 9 | M.DEF | 10 | Odmrażacz lusterka * |
| 10 | DSC | 7,5 | DSC * |
| 11 | AUDIO | 20 | System nagłośnieniowy* |
| 12 | D.LOCK | 30 | Elektryczne zamki do drzwi;
Szyberdach * |
| 13 | P.WIND | 30 | Elektrycznie sterowane szyby |
| 14 | ROOM | 15 | Światła wewnętrzne |
| 15 | SPARE | 15 | – |
| 16 | SPARE | 10 | – |
| * Niektóre modele | |||
