Mazda MPV (2000-2001) – skrzynka bezpieczników

Mazda MPV (2000-2001) – schemat skrzynki bezpieczników

Rok produkcji: 2000, 2001.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie MPV (2000-2001) to bezpiecznik 26 w skrzynce bezpiecznikowej po stronie kierowcy.

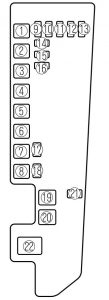

Blok bezpieczników (komora silnika)

Mazda MPV – bezpieczniki – komora silnika

Nr		Amp [A]	Opis
1	DEFOG	40	Odmrażacz tylnej szyby
2	BTN	40	Bezpieczniki STOP, HAZARD, ROOM, D.LOCK i DRL.
3	COOLING FAN 1	30	Wentylator chłodzący
4	HEATER	40	Podgrzewacz
Reklama
5	RHEAT	30	Tylna nagrzewnica *; Do ochrony obwodów zmiennych.
6	IG KEY 1	40	Bezpiecznik METER, ENGINE, WIPER
7	IG KEY2	40	Bezpieczniki A / C, P.WIND, SUN ROOF i R.WIP.
8	(COOLING FAN 2)	30	Wentylator chłodzący
9	(A / C)	10	Klimatyzator ; Do ochrony różnych obwodów .
10	TAIL	15	Tylne światła
11	–	–	–
12	HORN	15	Klakson
13	(FOG)	15	Do ochrony różnych obwodów
14	–	–	–
15	HEAD L	15	Reflektor lewy
16	HEAD R	15	Reflektor prawy
17	–	–	–
18	–	–	–
19	ABS	60	Układ hamulcowy Anitlock *; Do ochrony różnych obwodów.
20	ENGINE	30	System sterowania silnikiem
21	–	–	–
22	MAIN	120	Do ochrony wszystkich obwodów

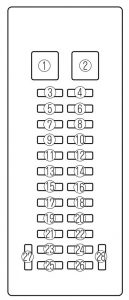

Blok bezpieczników (po stronie kierowcy)

Mazda MPV – bezpieczniki – strona kierowcy

Nr		Amp [A]	Opis
1	WIPER	20	Wycieraczki i spryskiwacze przedniej szyby
Reklama
2	(P.WIND)	30	Okna elektryczne ; Do ochrony różnych obwodów .
3	(SUN ROOF)	15	Szyberdach ; Do ochrony różnych obwodów
4	R.WIP	10	Wycieraczka i spryskiwacz tylnej szyby
5	(SEAT)	20	Do ochrony różnych obwodów *
6	(M.DEF)	10	Odmrażacz lustrzany ; Do ochrony różnych obwodów .
7	(A / C)	10	Klimatyzator ; Do ochrony różnych obwodów .
8	(DRL)	10	Do ochrony różnych obwodów *
9	–	–	–
10	(H / CLEAN)	20	Do ochrony różnych obwodów *
11	–	–	–
12	HAZARD	10	Światła awaryjne
13	ROOM	15	Oświetlenie wnętrza; Oświetlenie Lifegate.
14	(AUX POWER)	25	Gniazdo akcesoriów
15	(CLOSER LH)	20	Do ochrony różnych obwodów *
16	(AUDIO)	10	System audio ; Do ochrony różnych obwodów .
Reklama
17	(D.LOCK)	30	Elektryczne zamki do drzwi ; Do ochrony różnych obwodów .
18	–	–	–
19	ENGINE	10	System sterowania silnikiem
20	METER	10	Zestaw wskaźników
21	STOP	15	Światła stopu
22	(CLOSER RH)	15	Do ochrony różnych obwodów *
23	(ACC. DELAY)	30	Opóźnienie podnośników szyb ; Do ochrony różnych obwodów .
24	METER	15	Zestaw wskaźników; Przełącznik INH.
25	(ST.SIGN)	10	Sygnał rozrusznika
26	CIGAR	25	Zapalniczka*
27	–	–	–
28	–	–	–
