Ford Transit (2015-2020) – skrzynka bezpieczników
Ford Transit (2015-2020) – schemat skrzynki bezpieczników (wersja UE)
Rok produkcji: 2015, 2016, 2017, 2018, 2019, 2020.
Bezpiecznik zapalniczki (gniazdo zasilania) w Fordzie Transit (2015-2020) to bezpiecznik F47 w skrzynce bezpiecznikowej w przedziale pasażerskim.
Skrzynka bezpieczników w komorze silnika
| Nr | Amp [A] | Opis |
| F1 | 10 | Selektywna redukcja katalityczna |
| F2 | 15 | Selektywna redukcja katalityczna |
| F3 | 15 | Selektywna redukcja katalityczna |
| F4 | 10 | Selektywna redukcja katalityczna |
| F5 | 3 | Odparowywacz filtra cząstek stałych;
Monitor świec żarowych. |
| F6 | 3 | System zapobiegania blokady kół;
Wspomaganie stabilności; Zapłon. |
| F7 | 7,5 | Moduł sterujący układu napędowego |
| F8 | 20 | Wentylator chłodzący |
| F9 | 30 | Wycieraczka lewej szyby |
| F10 | 30 | Wycieraczka prawej szyby |
| F11 | 10 | Sprzęgło klimatyzacji |
| F12 | 20 | Świeca żarowa parownika filtra cząstek stałych |
| F13 | – | Nieużywany |
| F14 | 3 | Selektywna redukcja katalityczna – zapłon |
| F15 | – | Nieużywany |
| F 16 | – | Nieużywany |
| F17 | – | Nieużywany |
| F18 | 40 | System zapobiegania blokady kół;
Pompa wspomagająca stabilność. |
| F19 | 30 | Cewka rozrusznika |
| F20 | 60 | Świece żarowe |
| F21 | 60 | Przekaźnik zapłonu 3 |
| F22 | – | Nieużywany |
| F23 | – | Nieużywany |
| F24 | 7,5 | Pompa wtryskowa paliwa |
| F25 | – | Nieużywany |
| F26 | – | Nieużywany |
| F27 | – | Nieużywany |
| F28 | – | Nieużywany |
| F29 | – | Nieużywany |
| F30 | 40 | Wentylator chłodzący 1 |
| F31 | 40 | Wentylator chłodzący 2 |
| F32 | 60 | Silniki z podwójnymi wycieraczkami
szyby przedniej |
| F33 | 20 | Pomocnicza pompa wodna Start-Stop |
| F34 | – | Nieużywany |
| F35 | 15 | Zasilanie układu sterowania
zespołem napędowym |
| F36 | 15 | Czujnik NOXI 2 |
| F37 | 7,5 | Zawór regulacji objętości |
| F38 | 7,5 | Czujnik przepływu masy powietrza |
| F39 | 15 | Parownik z pompą oleju napędowego |
| Przekaźnik | Opis |
| R1 | Zapłon |
| R2 | Rozrusznik |
| R3 | Wycieraczka tylnej szyby |
| R4 | Nieużywany |
| R5 | Wentylator chłodzący |
| R6 | Wycieraczka przedniej szyby –
włączanie i wyłączanie. |
| R7 | Wycieraczka przedniej szyby –
niska i wysoka prędkość. |
| R8 | Nieużywany |
| R9 | Nieużywany |
| R10 | Sprzęgło klimatyzacji |
| R11 | Świeca żarowa układu parownika paliwa |
| R12 | Pompa wtryskowa paliwa |
| R13 | Pompa z napędem na wszystkie koła |
| R14 | Econetic |
| R15 | Wentylator chłodzący o niskiej i
wysokiej prędkości. |
| R16 | Selektywna redukcja katalityczna |
| R17 | Moduł sterujący układu napędowego |
| R18 | Wentylator chłodzący o dużej prędkości |
Panel bezpieczników w przedziale pasażerskim
Ford Transit – bezpieczniki – przedział pasażerski
| Nr | Amp [A] | Opis |
| F1 | 10 | Moduł poduszki powietrznej |
| F2 | 20 | Ogrzewana szyba tylna |
| F3 | 10 | Podgrzewane lusterka zewnętrzne |
| F4 | – | Nieużywany |
| F5 | – | Nieużywany |
| F6 | 5 | Tachograf |
| F7 | 10 | Czujnik akumulatora |
| F8 | 40 | Gniazdo zasilania prądem zmiennym |
| F9 | – | Nieużywany |
| F10 | 30 | Fotel kierowcy ze wspomaganiem |
| F11 | 30 | Fotel pasażera elektrycznie sterowany |
| F12 | 30 | Krok mocy |
| F13 | – | Nieużywany |
| F14 | 5 | Moduł sterujący śledzący i blokujący |
| F15 | 40 | Przekaźnik akumulatora modułu sterującego
zespołu napędowego. |
| F 16 | 40 | Przekaźnik mocy modułu sterującego
zespołu napędowego. |
| F17 | – | Nieużywany |
| F18 | 30 | Zawory układu przeciwblokującego;
Zawory wspomagające stabilność. |
| F19 | 5 | Tachograf |
| F20 | 5 | Podgrzewany przekaźnik lusterka zewnętrznego;
Podgrzewany przekaźnik przedniej szyby. |
| F21 | – | Nieużywany |
| F22 | 15 | Panel bezpieczników w przedziale pasażerskim |
| F23 | 7,5 | Moduł sterujący klimatyzacją |
| F24 | 5 | Poziomowanie reflektorów |
| F25 | 7,5 | Oświetlenie wewnętrzne |
| F26 | 10 | Podgrzewane lusterka zewnętrzne |
| F27 | 20 | Podgrzewane przednie siedzenia |
| F28 | 20 | Światła zakrętowe |
| F29 | 10 | Tylna kamera parkowania;
System utrzymania pasa ruchu; Lustro Electro. |
| F30 | 5 | Adaptacyjny tempomat |
| F31 | – | Nieużywany |
| F32 | 10 | Oświetlenie wewnętrzne |
| F33 | 20 | Moduł napędu na wszystkie koła |
| F34 | 20 | Wycieraczka tylnej szyby |
| F35 | 5 | Elektrycznie składane lusterka |
| F36 | 20 | Klakson |
| F37 | 7,5 | Moduł SYNC |
| F38 | 5 | Silnik dmuchawy;
Przekaźnik klaksonowy; Przekaźnik wycieraczek szyby przedniej. |
| F39 | 7,5 | Zdalny dostęp bezkluczykowy;
Akumulator; Okna elektryczne; Ogrzewanie tylne, wentylacja i klimatyzacja. |
| F40 | 40 | Silnik dmuchawy przedniej |
| F41 | 40 | Silnik dmuchawy tylnej |
| F42 | 30 | Ogrzewana szyba tylna |
| F43 | 30 | Gniazdo przyczepy |
| F44 | 60 | Pomocnicze punkty zasilania |
| F45 | – | Nieużywany |
| F46 | 30 | Okna elektryczne |
| F47 | 20 | Gniazdo zapalniczki |
| F48 | 20 | Tylne pomocnicze punkty zasilania |
| F49 | 20 | Przednie pomocnicze punkty zasilania |
| F50 | 60 | Przekaźnik zapłonu 1 |
| F51 | 60 | Przekaźnik zapłonu 2 |
| F52 | 40 | Element podgrzewany szyby przedniej
z lewej strony. |
| F53 | 40 | Element podgrzewanej szyby przedniej
z prawej strony. |
| Przekaźnik | Opis |
| R1 | Podgrzewacz wspomagający
opalany paliwem. |
| R2 | Pomocnicze punkty zasilania |
| R3 | Nieużywany |
| R4 | Zapłon 2 |
| R5 | Okna elektryczne |
| R6 | Zapłon 1 |
| R7 | Klakson |
| R8 | Nieużywany |
| R9 | Silnik dmuchawy przedniej |
| R10 | Silnik dmuchawy tylnej |
| R11 | Ogrzewana szyba tylna;
Podgrzewane lusterka zewnętrzne. |
| R12 | Element podgrzewany szyby przedniej
z lewej strony. |
| R13 | Element podgrzewanej szyby przedniej
z prawej strony. |

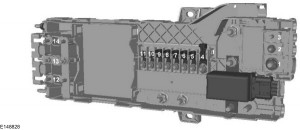

Skrzynka bezpieczników wstępnych
| Nr | Amp [A] | Opis |
| F1 | 470 | Skrzynka bezpieczników w komorze silnika;
Rozrusznik; Alternator. |
| F2 | 100 | Panel bezpieczników w przedziale pasażerskim;
Skrzynka bezpieczników modułu sterującego nadwozia. |
| F3 | 40 | Moduł sterujący układu napędowego;
System zapobiegania blokady kół. |
| F4 | 200 | Panel bezpieczników w przedziale pasażerskim |
| F5 | 100 | Panel bezpieczników w przedziale pasażerskim |
| F6 | 80 | Ogrzewacz kabiny |
| F7 | 80 | Podgrzewana szyba przednia |
| F8 | 100 | Skrzynka połączeniowa silnika |
| F9 | 100 | Panel bezpieczników w przedziale pasażerskim |
| F10 | 60 | Zasilanie panelu bezpieczników
w przedziale pasażerskim. |
| F11 | 60 | Zasilanie panelu bezpieczników
w przedziale pasażerskim. |
| F12 | 60 | Dodatkowy punkt zasilania 1 |
| F13 | 60 | Dodatkowy punkt zasilania 2 |
| F14 | 60 | Dodatkowy punkt zasilania 3 |

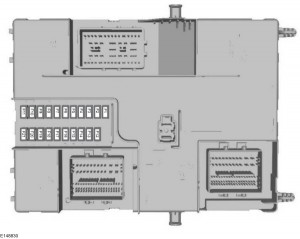

Skrzynka bezpieczników modułu sterującego nadwozia
| Nr | Amp [A] | Opis |
| F1 | 15 | Centralny zamek 2 |
| F2 | 15 | Centralny zamek 1 |
| F3 | 15 | Stacyjka |
| F4 | 5 | Moduł sterujący wspomagania parkowania |
| F5 | 5 | Moduł czujnika deszczu |
| F6 | 15 | Pompa spryskiwacza szyby przedniej |
| F7 | 7,5 | Lusterka zewnętrzne |
| F8 | 15 | Przednie światła przeciwmgielne |
| F9 | 10 | Światła drogowe prawe |
| F10 | 10 | Światła drogowe lewe |
| F11 | 25 | Światła zewnętrzne prawe;
Światła boczne lewe. |
| F12 | 20 | Sygnalizator bateryjny;
Sygnalizator dźwiękowy antykradzieżowy. |
| F13 | 15 | Diagnostyka pokładowa;
Program oszczędzający baterię. |
| F14 | 25 | Wskaźnik kierunkowskazów |
| F15 | 25 | Lewe światła zewnętrzne;
Lampa z prawej strony; Centralna wysoko zamontowana lampa hamowania. |
| F 16 | 20 | Jednostka audio;
Jednostka nawigacji. |
| F17 | 7,5 | Zestaw wskaźników tablicy rozdzielczej;
Sterowanie nagrzewnicą. |
| F18 | 10 | Moduł włącznika reflektorów;
Moduł kierownicy. |
| F19 | 5 | Moduł interfejsu sterowania,
wyświetlacza z przodu |
| F20 | 5 | Zapłon pasywny system antykradzieżowy |
| F21 | 5 | Przekaźnik pomocniczy |
