BMW X6 E71 (2009-2014) – skrzynka bezpieczników

10/18/2020

Spis treści

BMW X6 E71 (2009-2014) – schemat skrzynki bezpieczników



Rok produkcji: 2009, 2010, 2011, 2012, 2013, 2014.

Bezpiecznik zapalniczki (gniazdo zasilania) w BMW X6 E71 (2009-2014) to bezpieczniki 111, 113, 115, 118 w skrzynce bezpiecznikowej

Schemat skrzynki bezpieczników tablicy rozdzielczej

Znajduje się pod schowkiem na rękawiczki.

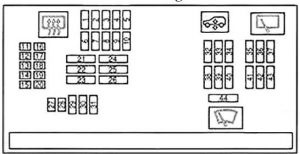

BMW X6 – schemat bezpieczników – tablica przyrządów
Numer Ampery
1 20
2 10
3 7,5
4 10
5 10
6 10
7 5
8 7,5
9 15
10 5
11 20
12 10
13 15
14 10
15 10
16 10
17 5
18 7,5
19 5
20 10
21 30
22
23 40
24 40
25
26 25
27 15
28 15
29 40
30 30
31 40
32 40
33 30
34 30
35 30
36 30
37 20
38 30
39 40
40 30
41 7,5
42 30
43 30
44 30
Zobacz również:  BMW 7 E65, E66 (2001-2008) - akumulatory

Schemat skrzynki bezpieczników przedziału bagażowego

Znajduje się po prawej stronie, za osłoną.

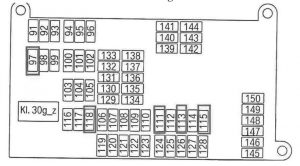

BMW X6 – schemat bezpieczników – bagażnik

Przeznaczenie bezpieczników

Symbol Numer
(ABS) 4, 15, 19, 123
15, 24
116, 143, 144
6, 17, 18, 103, 107, 108, 109, 119, 127, 128, 132, 134, 142
(Zamki drzwi) 27, 28, 30, 124, 132, 135, 145, 146, 147, 148
8, 106, 120
13, 20, 92, 123, 125
32, 107, 123
23, 33, 34, 96, 124
2, 19, 23, 33, 34, 96, 110, 124
6, 142
3, 5
108, 114
41
(Klakson) 9, 124
16
29, 31, 33, 34, 124
100, 112, 139, 140, 141
101, 102, 139, 140, 141, 149, 150
OBD 130, 131
10, 94, 129
1, 17, 18, 41, 98, 126
4
(Wycieraczki) 37, 44
21
124
11, 12, 17, 91, 93, 95, 98
(Lampki oświetlenia wewnątrz) 5, 19, 23, 33, 34, 96, 114
14
18, 131
6, 17, 19, 41, 126
4
97, 105, 122
(Układ sterowania pracą silnika) 4, 7, 35, 36, 38, 42, 43
137, 142
(System Start/Stop 10, 39
(Bagażnik) 99, 121
(Radio) 6, 103, 109, 129, 142
7
44
26
5, 117
110, 113
1, 134
(Zapalniczka) 111, 113, 115, 118
