Fiat Ducato BASE CAMPER (2014-2016) – skrzynka bezpieczników

01/12/2021

Spis treści

Fiat Ducato BASE CAMPER (2014-2016) – schemat skrzynki bezpieczników

Rok produkcji: 2014, 2015, 2016.

Bezpiecznik zapalniczki (gniazdo zasilania) w Fiacie Ducato BASE CAMPER (2014-2016) to bezpiecznik F15 w skrzynce bezpiecznikowej w komorze silnika.

Skrzynka bezpieczników na desce rozdzielczej

Fiat Ducato BASE CAMPER – bezpieczniki – deska rozdzielcza
Opis Nr Amp [A]
Prawe światła mijania F12 7,5
Światło mijania lewe F13 7,5
Przekaźnik jednostki sterującej komory silnika;

Przekaźnik jednostki sterującej na desce rozdzielczej

(+ kluczyk).

F31 5
Oświetlenie świateł dachowych w przedziale pasażerskim

(+ akumulator)

F32 7,5
Czujnik monitorowania akumulatora dla wersji Start&Stop

(+ akumulator)

F33 7,5
Oświetlenie wewnętrzne minibusa

(awaryjne).

F34 7,5
Radio;

Klimatyzacja;

Alarm;

Tachograf;

Sterownik odłączania akumulatora;

Timer Webasto (+ akumulator).

F36 10
Sterowanie światłem hamowania (główne);

Trzecie światło stop;

Tablica przyrządów (+ kluczyk).

F37 7,5
Zamek drzwi (+ bateria) F38 20
Wycieraczka szyby przedniej (przycisk +) F43 20
Elektryczna szyba po stronie kierowcy F47 20
Elektryczna szyba po stronie pasażera F48 20
Sterownik czujników parkowania;

Radio;

Sterowanie na kierownicy;

Centralny panel sterowania;

Lewy panel sterowania;

Panel pomocniczy;

Sterownik odłączania akumulatora (+ kluczyk).

F49 5
Klimatyzacja;

Sterownik wspomagania kierownicy;

Światła cofania;

Czujnik wody w filtrze oleju napędowego;

Przepływomierz;

Tachograf (+ kluczyk).

F51 5
Tablica przyrządów (+ akumulator) F53 7,5
Nieużywany F89
Lewe światło drogowe F90 7,5
Prawe światło drogowe F91 7,5
Lewe światło przeciwmgielne F92 7,5
Prawe światło przeciwmgielne F93 7,5

Skrzynka bezpieczników w komorze silnika

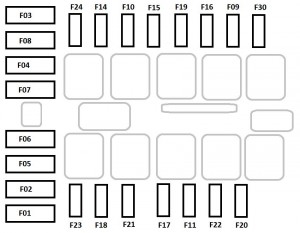

Fiat Ducato BASE CAMPER – bezpieczniki – komora silnika
Opis Nr Amp [A]
Stacyjka (+ akumulator) F03 30
Podgrzewany filtr F04 40
Parownik do wentylacji silnika,

przedziału pasażerskiego Puma z Webasto;

Zrobotyzowaną pompą skrzyni biegów

(+ akumulator).

F05 20/50
Wentylator wysokiej prędkości chłodzenia silnika

(+ akumulator)

F06 40* 60
Wentylator niskiej prędkości chłodzenia silnika

(+ akumulator)

F07 40/50/60
Wentylator przedziału pasażerskiego (+ klucz) F08 40
Tylne gniazdo zasilania (+ akumulator) F09 15
Klakson F10 15
Gniazdo zasilania (+ akumulator) F14 15
Zapalniczka (+ akumulator) F15 15
Moduł sterowania zespołem napędowym;

automatyczna skrzynia biegów

(+ akumulator).

F18 7,5
Sprężarka klimatyzacji F19 7,5
Wycieraczki F20 30
Pomocniczy panel sterowania do przesuwania i

składania lusterka (+ klucz).

F24 7,5
Lustra odparowują F30 15

Opcjonalna skrzynka bezpieczników na prawym środkowym słupku

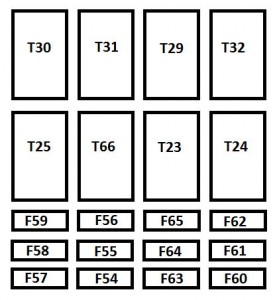

Fiat Ducato BASE CAMPER – bezpieczniki – przedział pasażerski (opcjonalnie skrzynka bezpieczników)
Opis Nr Amp [A]
Nieużywany F54
Podgrzewane siedzenia F55 15
Gniazdo zasilania pasażera z tyłu F56 15
Dodatkowa nagrzewnica pod siedzeniem F57 10
Szyba tylna ogrzewana lewa F58 15
Ogrzewana szyba tylna prawa F59 15
Nieużywany F60
Nieużywany F61
Nieużywany F62
Dodatkowe sterowanie nagrzewnicą pasażera F63 10
Nieużywany F64
Dodatkowy wentylator nagrzewnicy pasażera F65 30
