Rok produkcji: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Bezpiecznik zapalniczki (gniazdo zasilania) we Fiacie Fiorino (Fiat Qubo) to bezpiecznik F85 w skrzynce bezpiecznikowej w komorze silnika.
| Opis | Nr | Ampery [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Korpus komputera | F01 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostępny | F02 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| System startowy | F03 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS (pompa) | F04 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostępny | F05 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Jednobiegowy elektryczny wentylator chłodzenia silnika (75 W);
Niskoobrotowy elektryczny wentylator chłodzenia silnika (187 W). |
F06 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wentylator elektryczny chłodzenia silnika o niskiej prędkości (350 W) | F06 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wentylator elektryczny chłodzący silnik o dużej prędkości (187 W) | F07 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wentylator elektryczny chłodzący silnik o dużej prędkości (350 W) | F07 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wentylator elektryczny systemu klimatyzacji | F08 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostępne (zestaw do przyczep) | (F09) | (15) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Brzęczyki | F10 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Układ sterowania silnikiem (obciążenia wtórne) | F11 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Światła drogowe | F14 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostępny | F15 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 Sterownik silnika,
bęben przekaźnika T20 |
F 16 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sterownik silnika (wersja 1.4) | F17 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sterownik silnika (wersja 1.3 Multijet) | F17 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bęben przekaźnika T09 (wersja 1.4) | F18 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sterownik silnika/bęben przekaźnika T09
(wersja 1.3 Multijet) |
F18 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sprężarka systemu klimatyzacji | F19 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ogrzewanie tylnej szyby;
Odmgławianie lusterek. |
F20 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pompa paliwowa | F21 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sterownik silnika (wersja 1.3 Multijet) | F22 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wtryskiwacze;
Cewka zapłonowa (wersja 1.4). |
F22 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS (zawory) | F23 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| + 15ABS | F24 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Światła przeciwmgielne | F30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podłącz urządzenie grzewcze
(wersja 1.3 Multijet). |
F81 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostępny | F83 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zapalniczka;
Gniazda prądowe w przedziale pasażerskim; Podgrzewane siedzenia. |
F85 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 Światła cofania;
Decymetr; Czujnik wody w oleju napędowym; Bębny do przekaźników T02, T05, T14, T17 i T19. |
F87 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

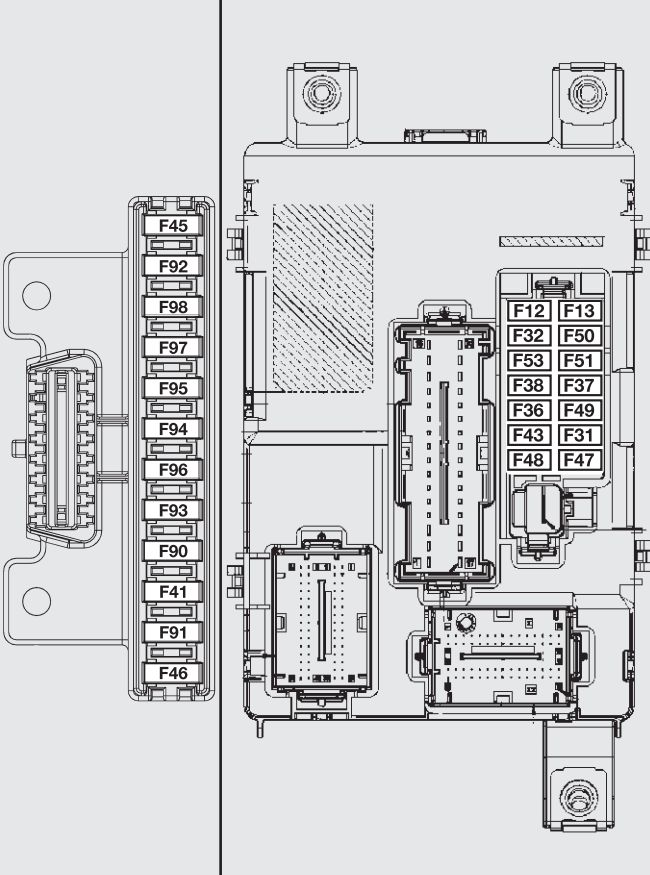

| Opis | Nr | Ampery [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Światła mijania (po stronie pasażera) | F12 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Światła mijania (po stronie kierowcy);
Regulacja ustawienia reflektorów. |
F13 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bębny przekaźnikowe INT/A SCM | F31 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Czasowe oświetlenie wewnętrzne | F32 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| System dźwiękowy Bluetooth;
Węzeł jednostki centralnej; Węzeł Blue&Me; Gniazdo rozwiązywania problemów dla systemu EOBD; Jednostka sterująca alarmem objętościowym; Jednostka sterująca syreną alarmową. |
F36 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tablica przyrządów;
Węzeł sterujący światłami stopu (NA) |
F37 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Siłowniki zamka drzwi/bagażnika | F38 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dwukierunkowa pompa spryskiwacza szyby tylnej. | F43 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Szyba przednia (po stronie kierowcy) | F47 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Szyba przednia (po stronie pasażera) | F48 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sterowanie oświetlenie;
Sterownik czujnika parkowania; Elektryczne sterowanie lusterkami bocznymi; Sterownik alarmu wolumetrycznego. |
F49 | 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Jednostka sterująca poduszką powietrzną | F50 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Węzeł systemu dźwiękowego INT;
Węzeł centrali Bluetooth; Węzeł Blue&Me; Ruch elektrycznych lusterek bocznych; Przełącznik sprzęgła; Sterowanie światłem stopu (NC). |
F51 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Węzeł tablicy rozdzielczej | F53 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odmrażacze lusterek zewnętrznych | F41 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostępny | F45 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostępny | F46 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostępny | F90 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostępny | F91 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostępny | F92 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostępny | F93 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gniazdo zapalniczki;
Gniazdo prądu w przedziale pasażerskim. |
F94 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostępny | F95 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gniazdo zapalniczki;
Gniazdo prądu w przedziale pasażerskim. |
F96 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ogrzewanie przedniego siedzenia
(po stronie kierowcy). |
F97 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ogrzewanie przednich siedzeń
(po stronie pasażera). |
F98 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
W modelu Fiat Fiorino III (2007-2016) znajdziesz go tutaj: pozycja F85 o wartości 30 A w skrzynce: skrzynka bezpieczników w komorze silnika, pozycja F94 o wartości 15 A w skrzynce: skrzynka bezpieczników w przedziale pasażerskim, pozycja F96 o wartości 15 A w skrzynce: skrzynka bezpieczników w przedziale pasażerskim. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Fiat Fiorino III (2007-2016) za ten obwód odpowiada pozycja F43 o wartości 15 A w skrzynce: skrzynka bezpieczników w przedziale pasażerskim. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Fiat Fiorino III (2007-2016) tego obwodu pilnuje pozycja F38 o wartości 20 A w skrzynce: skrzynka bezpieczników w przedziale pasażerskim. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Fiat Fiorino III (2007-2016) znajdziesz go tutaj: pozycja F07 o wartości 30 A w skrzynce: skrzynka bezpieczników w komorze silnika oraz pozycja F07 o wartości 40 A w skrzynce: skrzynka bezpieczników w komorze silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Fiat Fiorino III (2007-2016) za ten obwód odpowiada pozycja F08 o wartości 30 A w skrzynce: skrzynka bezpieczników w komorze silnika oraz pozycja F19 o wartości 7,5 A w skrzynce: skrzynka bezpieczników w komorze silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Fiat Fiorino III (2007-2016) tego obwodu pilnuje pozycja F12 o wartości 7,5 A w skrzynce: skrzynka bezpieczników w przedziale pasażerskim oraz pozycja F13 o wartości 7,5 A w skrzynce: skrzynka bezpieczników w przedziale pasażerskim. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Fiat Fiorino III (2007-2016) znajdziesz go tutaj: pozycja F20 o wartości 30 A w skrzynce: skrzynka bezpieczników w komorze silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Fiat Fiorino III (2007-2016) za ten obwód odpowiada pozycja F30 o wartości 15 A w skrzynce: skrzynka bezpieczników w komorze silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Fiat Fiorino III (2007-2016) tego obwodu pilnuje pozycja F85 o wartości 30 A w skrzynce: skrzynka bezpieczników w komorze silnika, pozycja F97 o wartości 10 A w skrzynce: skrzynka bezpieczników w przedziale pasażerskim, pozycja F98 o wartości 10 A w skrzynce: skrzynka bezpieczników w przedziale pasażerskim. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
