Audi S3 (2016) – skrzynka bezpieczników

Audi S3 (2016) – schemat skrzynki bezpieczników

Rok produkcji: 2016.


Bezpiecznik zapalniczki (gniazdo zasilania) w Audi S3 (2016) to bezpiecznik (?) w skrzynce bezpiecznikowej na desce rozdzielczej.

Tablica przyrządów

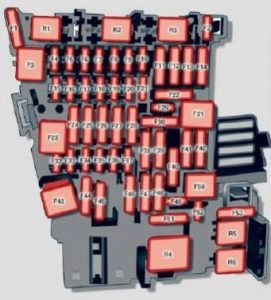

Audi S3 – schemat skrzynki bezpieczników – tablica przyrządów
Numer Opis
F1 Elementy silnika
F2 Regulacja siedzenia
F3 Osłona pompy hydraulicznej (kabriolet)
F4 Sterowanie MM, komponenty MMI
F5 Przejście
F6 Dźwignia zmiany biegów (automatyczna skrzynia biegów)
F7 Sterowanie klimatyzacją i ogrzewaniem;

Dźwignia zmiany biegów (automatyczna skrzynia biegów);


Ogrzewanie postojowe;

Cewka przekaźnika ogrzewania tylnej szyby.

F8 Diagnostyka;

Elektromechaniczny wyłącznik hamulca postojowego;

Włącznik światła;

Czujnik deszczu i światła;

Skrzynka komunikacyjna oświetlenia wewnętrznego (napęd hybrydowy Plug-in *);

System alarmowy.

F9 Moduł przełącznika kolumny kierownicy
F10 Wyświetlacz
F11 Odwracalne napinacze pasów bezpieczeństwa po stronie kierowcy
F12 Obszar MMI
F13 Adaptacyjny moduł sterujący przepustnic;

Wtyczka serwisowa (napęd hybrydowy Plug-in ”).

F14 Dmuchawa układu klimatyzacji
F15 Elektroniczna blokada kolumny kierownicy
F 16 Obszar MMI
F17 Deska rozdzielcza
F18 Tylna kamera
F19 Przekonaj kluczowy moduł sterujący systemu;

System zbiornika.

F20 System zbiorników
F21
F22
F23 Oświetlenie zewnętrzne;

Podgrzewane dysze płynu do spryskiwaczy.

F24 Panoramiczne okno dachowe;

Moduł sterowania górnego zasilania;

Zatrzask górny (kabriolet).

F25 Drzwi po stronie kierowcy (np. Elektrycznie sterowane szyby)
F26 Ogrzewanie siedzenia
F27 Wzmacniacz dźwięku
F28 Górny moduł sterujący zasilania;

Elektronika (Cabriolet).

F29 Światła wewnętrzne
F30
F31 Oświetlenie zewnętrzne
F32 Systemy wspomagające kierowcę
F33 Poduszka powietrzna
F34 Podświetlenie przycisków;

Cewki górnego przekaźnika ogrzewania kabiny (Cabriolet) i

przekaźnika gniazdowego;

Dźwięk wewnętrzny;

Włącznik światła cofania;

Czujnik temperatury.

F35 Oświetlenie funkcyjne;

Diagnostyka;

System regulacji zasięgu świateł;

Czujnik jakości powietrza;

Automatyczne ściemnianie lusterka wstecznego.

F36 Prawe światło zakrętowe i prawy reflektor LED
F37 Lewe światło zakrętowe i lewe światło czołowe LED
F38 Akumulator wysokonapięciowy (napęd hybrydowy Plug-in *)
F39 Drzwi boczne pasażera z przodu (na przykład elektrycznie sterowane szyby)
F40 Gniazda
F41 Odwracalne napinacze pasów bezpieczeństwa po stronie pasażera z przodu
F42 Centralny zamek;

Spryskiwacz szyby przedniej.

F43 Reflektory;

Oświetlenie

F44 Napęd na wszystkie koła
F45
F46
F47 Wycieraczka tylnej szyby
F48 Zewnętrzny wzmacniacz szumów (napęd hybrydowy typu plug-in *)
F49 Rozrusznik;

Czujnik sprzęgła;

Cewka przekaźnika reflektora;

Akumulator wysokonapięciowy (napęd hybrydowy Plug-in *).

F50
F51
F52
F53 Odmgławiacz tylnej szyby



Komora silnika

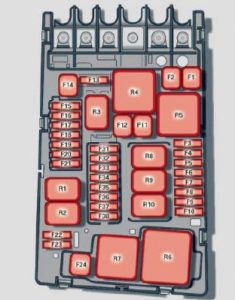

Audi S3 – schemat skrzynki bezpieczników – komora silnika
Numer Opis
F1 Moduł sterujący ESC
F2 Moduł sterujący ESC
F3 Moduł sterujący silnika (benzyna / olej napędowy)
F4 Chłodzenie silnika;

Elementy silnika;

Przekaźnik cewki pomocniczej nagrzewnicy (1 + 2);

Przekaźnik pompy wtrysku powietrza wtórnego.

F5 Elementy silnika;

Układ zbiornika.

F6 Czujnik światła hamowania
F7 Elementy silnika;

Pompy wodne.

F8 Czujnik tlenu
F9 Elementy silnika;

Drzwi wydechowe;

Moduł sterujący świecami żarowymi;

Zawór SULEV.

F10 Wtryskiwacze paliwa;

Moduł sterujący paliwem.

F11 Dodatkowy element grzejny nagrzewnicy 2
F12 Dodatkowy element grzejny nagrzewnicy 3
F13 Moduł sterujący automatyczną skrzynią biegów
F14
F15 Klakson
F 16 Cewka zapłonowa;

Elektronika mocy (napęd hybrydowy Plug-in *).

F17 Moduł sterujący ESC;

Moduł sterujący silnika.

F18 Terminal 30 (napięcie odniesienia)
F19 Wycieraczki
F20 Klakson
F21
F22 Diagnostyka terminala SO
F23 Rozrusznik
F24 Dodatkowy element grzewczy nagrzewnicy 1;

Wzmacniacz siły hamowania (napęd hybrydowy Plug-in *).

F25
F26
F27
F28
F29
F30
F31 Pompa próżniowa;

Pompa wodna (napęd hybrydowy Plug-in *).

F32 Reflektory LED
F33 Pamięć wspomagania hamowania (napęd hybrydowy Plug-in *)
F34 Pamięć wspomagania hamowania (napęd hybrydowy Plug-in *)
F34 Przekaźnik (napęd hybrydowy Plug-in *)
