Audi 100 C3 (1989-1991) – skrzynka bezpieczników

Audi 100 C3 (1989-1991) – schemat skrzynki bezpieczników

Rok produkcji: 1989, 1990, 1991.


Bezpiecznik zapalniczki (gniazdo zasilania) w Audi 100 C3 (1989-1991) to bezpiecznik 4 w skrzynce bezpiecznikowej

Bezpieczniki

Audi 100 C3 – schemat skrzynki bezpieczników
Nr
  [A]
Opis
1 15 Światła przeciwmgielne, tylne światła przeciwmgielne
2 15 Światła awaryjne
3 25 Klakson, światła stopu
4 15 Lampki do czytania, bagażnik,  zapalniczka do cygar , oświetlenie wnętrza, lusterko do makijażu, komputer pokładowy
5 30 Nieużywany
6 5 Boczny znacznik, światła postojowe, prawe
7 5 Boczny marker, światła postojowe, lewy
8 10 Światło drogowe, kierunkowskaz
9 10 Lewe światło drogowe
10 10 Światło mijania, reflektor prawy
11 10 Światło mijania, reflektor lewy
12 15 Zestaw wskaźników, światła cofania, tempomat, elektroniczny wyłącznik termiczny
13 15 Pompa paliwowa
14 5 Schowek, komora silnika, oświetlenie tablicy rejestracyjnej
15 25 Wycieraczki
16 30 Element grzewczy szyby tylnej, element grzewczy lusterka zewnętrznego
17 30 Dmuchawa świeżego powietrza
18 5 Wycieraczka tylna (wagon)
19 10 Centralny zamek i jednostka sterująca wtryskiem paliwa 100, 100 Quattro
20 30 Podgrzewane siedzenia z funkcją Memory Seat
21 25 Nieużywany
22 Nieużywany
23 30 Nieużywany
24 10 Nieużywany
25 30 Fotele elektryczne z pamięcią, fotel pasażera
26 5 Auto-Check, elektrycznie sterowane lusterka, kontrola pamięci siedzenia kierowcy
27 10 Jednostka sterująca zapłonem 100, 100 Quattro
28 15 Sterownik wtrysku paliwa II
29 Zapasowe bezpieczniki
Zobacz również:  Audi TTS Coupe (2014) – skrzynka bezpieczników

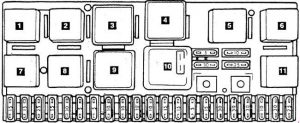

Audi 100 C3 – schemat skrzynki bezpieczników
Nr Opis
1 otwarty
2 Wentylator chłodnicy (stopień 2)
3 Modele 100  – wybiegu  wentylatora chłodzącego chłodnicę
Modele 200 – wentylator chłodzący chłodnicę (stopień 1)
4 Nieużywany
5 Przekaźnik redukcji obciążenia
6 Nieużywany
7 Klakson
8 Przekaźnik antykradzieżowy
9 Spryskiwacz / wycieraczka przerywana
10 Pompa paliwowa
11 Przekaźnik klimatyzacji

Pomocniczy panel przekaźników

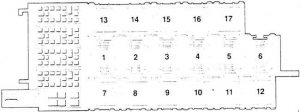

Audi 100 C3 – schemat skrzynki bezpieczników – panel przekaźników pomocniczych
Nr
Opis
1 Nieużywany
2 Radiowa jednostka sterująca ostrzegawcza pasa bezpieczeństwa / światła postojowego
3 Jednostka sterująca opóźnieniem oświetlenia wewnętrznego
4 Nieużywany
5 Sterownik świateł z przodu
6 Nieużywany
7 Przekaźnik wentylatora chłodnicy promieniowej 3. stopień
8 Przekaźnik kombinowany ABS
9 Intensywny przekaźnik spryskiwacza
10 Sterownik podnośnika szyb
11 Sterownik podnośnika szyb
12 Przekaźnik wycieraczki tylnej szyby
13 Nieużywany
14 Wyłącznik automatyczny do okien
15 Przekaźnik podgrzewanego siedzenia kierowcy
16 Przekaźnik podgrzewanego siedzenia pasażera
17 Nieużywany
