Audi 100 C4 (1992) – skrzynka bezpieczników

Audi 100 C4 (1992) – schemat skrzynki bezpieczników

Rok produkcji: 1992, 1993, 1994.


Bezpiecznik zapalniczki (gniazdo zasilania) w Audi 100 C4 (1992) to bezpiecznik 4 w skrzynce bezpiecznikowej na tablicy przyrządów.

Skrzynka bezpieczników tablicy rozdzielczej

Audi 100 – schemat skrzynki bezpieczników – tablica przyrządów
Nr
  [A]
Opis
1 15 Tylne światła przeciwmgielne
2 15 Awaryjny wyłącznik lampy błyskowej, system antykradzieżowy (tylko USA)
3 25 Klaksony, włącznik świateł hamowania
4 15 Bagażnik, oświetlenie, zapalniczka do cygar, oświetlenie wnętrza
5 30 Nieużywany
6 5 Tylne światła, boczne światło obrysowe, RF
7 5 Światła tylne, boczne światła obrysowe, LF
8 10 Reflektor świateł drogowych prawy
9 10 Reflektor świateł drogowych lewy
10 10 Reflektor, światło mijania, prawe
11 10 Reflektor, światło mijania, lewy
12 15 Automatyczna skrzynia biegów, światła cofania, oświetlenie wnętrza
13 15 Pompa paliwowa
14 5 Oświetlenie tablicy rejestracyjnej, oświetlenie schowka na rękawiczki, oświetlenie komory silnika, konsola środkowa
15 25 Wycieraczki / spryskiwacz
16 30 Odmgławiacz tylny
17 30 Wentylator świeżego powietrza, klimatyzacja
18 5 Przełącznik zasilania lusterka
19 10 Centralny zamek, system antykradzieżowy (tylko USA)
20 30 Podgrzewane siedzenia
21 25 Sterownik wtrysku paliwa, diagnostyka
22 Nieużywany
23 Nieużywany
24 Nieużywany
25 Nieużywany
26 5 Prędkościomierz, lusterka elektryczne
27 10 Jednostka sterująca zapłonem
28 15 Sterownik wtrysku paliwa, elektroniczne sterowanie silnikiem
29 Nieużywany
30 5 Automatyczna skrzynia
Zobacz również:  Audi Q7 4M (2021-2022) – skrzynka bezpieczników



Nr Opis
1 Wtyk zworki tylnego światła przeciwmgielnego
2 Rad. przekaźnik wentylatora chłodzącego 2 stopień
3 Rad. przekaźnik wentylatora chłodzącego po uruchomieniu jednostki sterującej
4 Nieużywany
5 Przekaźnik redukcji obciążenia
6 Nieużywany
7 Przekaźnik klaksonowy
8 Automatyczna skrzynia biegów / przekaźnik antykradzieżowy
9 Przerywany spryskiwacz / wycieraczka, przekaźnik
10 Przekaźnik pompy paliwa, J17
11 Nieużywany

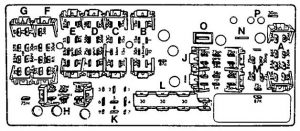

Audi 100 – schemat skrzynki bezpieczników – tablica przyrządów
Nr
Opis Kolor
A Złącze klimatyzacji Szary
B Złącze wiązki przewodów przednich prawych czarny
C Złącze tablicy przyrządów niebieski
D Złącze wiązki przewodów z przodu po lewej stronie Zielony
E Złącze wiązki przewodów z przodu po lewej stronie Żółty
F Złącze tablicy przyrządów brązowy
G Złącze tablicy przyrządów Czerwony
H Złącze wiązki przewodów z tyłu czarny
I Złącze tablicy przyrządów Czerwony
J Złącze tablicy przyrządów Żółty
K
L Złącze pojedyncze (zacisk 30) Bezbarwny
M Do złącza wyposażenia opcjonalnego Bezbarwny
N
O
P Do bezpiecznika 26
