Audi S3 (2012) – skrzynka bezpieczników
Audi S3 (2012) – schemat skrzynki bezpieczników
Rok produkcji: 2012.
Bezpiecznik zapalniczki (gniazdo zasilania) w Audi S3 (2012) to bezpiecznik 24 w skrzynce bezpiecznikowej na desce rozdzielczej.

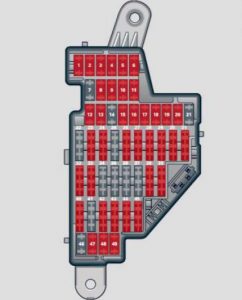

Tablica przyrządów
| Numer | Opis | Amp [A] |
| 1 | Ręczna regulacja wiązki świateł przednich;
Automatyczna regulacja wiązki świateł; Moduł sterujący AFS 1; Komponenty silnika; Włącznik światła; Gniazdo diagnostyczne. |
10 |
| 2 | Automatyczna skrzynia biegów;
Moduł sterujący do przesyłania danych CAN (bramka); Elektromechaniczny układ kierowniczy; Automatyczna skrzynia biegów z bramą zmiany biegów; Sterownik zbiornika paliwa; Sterownik silnika; Sterowanie hamulcami (ABS); Elektroniczny program stabilizacji (ESP); Regulacja antypoślizgowa (ASR) ). |
10 |
| 3 | Poduszka powietrzna | 5 |
| 4 | Klimatyzacja (czujnik ciśnienia, czujnik jakości powietrza);
Przycisk elektronicznego programu stabilizacji (ESP); System antypoślizgowej regulacji (ASR); Wyświetlacz ciśnienia w oponach; Czujnik poziomu oleju; Wyłącznik świateł cofania; Przednie ogrzewanie; Wspomaganie parkowania; Rozpoznawanie zajętości miejsc (w pojazdach w USA); Otwieranie drzwi garażowych; Automatyczne przyciemnianie lusterek; Asystent reflektorów; Podgrzewane dysze spryskiwaczy szyby przedniej; Klimatyzacja (moduł sterujący). |
5 |
| 5 | Reflektory AFS (lewa strona) | 5 |
| 6 | Reflektory AFS (prawa strona) | 5 |
| 7 | – | – |
| 8 | Klaster instrumentów | 5 |
| 9 | System nawigacji, system radiowy | 15 |
| 10 | Cyfrowe radio, telefon komórkowy, sprzęt telewizyjny | 7,5 |
| 11 | Automatyczne ściemnianie lusterek;
Asystent reflektorów. |
10 |
| 12 | Centralny zamek (drzwi przednie) | 10 |
| 13 | Centralny zamek (tylne drzwi) | 10 |
| 14 | ESP (moduł sterujący);
Automatyczna skrzynia biegów bramy zmiany biegów. |
10 |
| 15 | Oświetlenie wewnętrzne | 10 |
| 16 | Złącze diagnostyczne;
Czujnik deszczu; Klimatyzacja (moduł sterujący); Wyświetlacz monitora ciśnienia w oponach (moduł sterujący). |
10 |
| 17 | System ostrzegania przed kradzieżą | 5 |
| 18 | Diagnose Starter | 5 |
| 19 | Napęd na wszystkie koła | 10 |
| 20 | Audi magnetic ride | 10 |
| 21 | – | – |
| 22 | Dmuchawy wentylatora | 40 |
| 23 | Szyba przednia po stronie kierowcy | 30 |
| 24 | Gniazdo zasilania z przodu | 20 |
| 25 | Odmgławiacz tylnej szyby | 30 |
| 26 | Gniazdko elektryczne w bagażniku | 20 |
| 27 | Moduł sterujący zbiornika paliwa;
Pompa paliwa. |
15 |
| 28 | Szyba elektryczna – tylna | 30 |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | Dach przesuwny lub podnoszony | 20 |
| 34 | – | – |
| 35 | – | – |
| 36 | Podparcie lędźwi | 10 |
| 37 | Podgrzewane siedzenia przednie | 20 |
| 38 | Szyba przednia po stronie pasażera | 30 |
| 39 | Interfejs funkcji specjalnych | 5 |
| 40 | Rozrusznik | 40 |
| 41 | Wycieraczka tylnej szyby | 15 |
| 42 | – | – |
| 43 | Moduł sterujący nadwozia | 20 |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
| 47 | Pakiet telefonu komórkowego (interfejs VDA) | 5 |
| 48 | – | – |
| 49 | – | – |

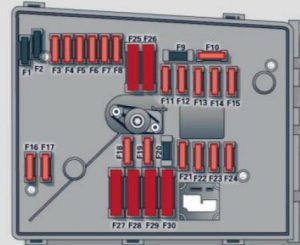

Komora silnika
| Numer | Opis | Amp [A] |
| F1 | – | – |
| F2 | Elementy silnika | 20 |
| F3 | Napięcie akumulatora | 5 |
| F4 | Zawory ESP;
Zawory układu przeciwblokującego (ABS). |
20 |
| 30 | ||
| F5 | Moduł sterujący skrzynią biegów | 15 |
| F6 | Elektronika kierownicy | 5 |
| F7 | – | – |
| F8 | – | – |
| F9 | – | – |
| F10 | Moduł sterujący silnika;
Przekaźnik główny. |
5 |
| 10 | ||
| F11 | – | – |
| F12 | Moduł sterujący do przesyłania danych CAN (bramka) | 5 |
| F13 | Moduł sterujący silnika (silnik wysokoprężny / silnik benzynowy) | 15 |
| 20 | ||
| 25 | ||
| 30 | ||
| F14 | Cewki zapłonowe, elementy silnika (silnik wysokoprężny) | 20 |
| F15 | Moduł sterujący podgrzewaniem / komponent silnika;
Diagnostyka zbiornika; Sonda lambda |
10 |
| 15 | ||
| F 16 | Moduł sterujący nadwozia (prawy) | 30 |
| F17 | Klakson | 15 |
| F18 | Wzmacniacz dźwięku | 30 |
| F19 | System wycieraczek przedniej szyby | 30 |
| F20 | Pompa powrotna wody;
Zawór regulatora objętości |
10 |
| 15 | ||
| 20 | ||
| F21 | Czujnik tlenu (Diesel i silnik benzynowy);
Pompa próżniowa. |
10 |
| 15 | ||
| 20 | ||
| F22 | Włącznik pedału sprzęgła;
Włącznik świateł hamowania. |
5 |
| F23 | Przekaźnik silnika;
Pompa wodna; Elementy silnika; Zawór regulatora objętości. |
5 |
| 10 | ||
| 15 | ||
| F24 | Elementy silnika;
Pompa wodna. |
10 |
| F25 | Pompa (ESP / ABS);
Zawór ABS. |
40 |
| F26 | Moduł sterujący nadwozia (lewy) | 30 |
| F27 | Pompa powietrza wtórnego;
Moduł sterujący podgrzewaniem. |
40 |
| F28 | – | – |
| F29 | Przyporządkowanie bezpieczników
w lewej tablicy rozdzielczej (wyposażenie specjalne). |
50 |
| F30 | Zacisk przekaźnika zasilania 15 | 50 |
