Audi TT (2000) – skrzynka bezpieczników

Audi TT (2000) – schemat skrzynki bezpieczników

Rok produkcji: 2000.


Bezpiecznik zapalniczki (gniazdo zasilania) w Audi TT (2000) to bezpiecznik 41 w skrzynce bezpiecznikowej.

Skrzynka bezpieczników tablicy rozdzielczej

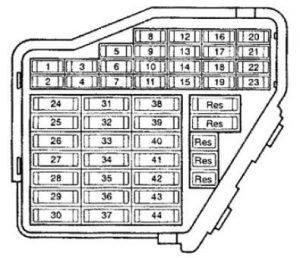

Audi TT – schemat skrzynki bezpieczników
Nr
[A]
Opis
1 10 Podgrzewane dysze spryskiwaczy, podgrzewane lusterka zewnętrzne
2) 10 System kierunkowskazów
3) 5 Oświetlenie schowka na rękawiczki, Air condidtiong, Park Light, lampka kontrolna
4 5 Światło tablicy rejestracyjnej
5 7,5 System komfortowy (elektrycznie regulowane siedzenia, sterowanie lampami, elektrycznie regulowane lusterka, temperatura powietrza zewnętrznego, klimatyzacja)
6 5 Centralnie wyglądający system
7 10 Światła zapasowe
8 5 System telefoniczny
9 5 ABS
10 15 Kontrola silnika
11 5 Zestaw wskaźników, blokada zmiany biegów, lampka ostrzegawcza generatora (GEN)
12 7,5 B + (dodatnie napięcie akumulatora) dla złącza łącza danych (DLC), systemu telefonicznego
13 10 Światła stopu
14 10 Światła wewnętrzne, z centralnym zamkiem Tylko światła wewnętrzne
15 5 Zestaw wskaźników
16 10 Sprzęgło klimatyzacji, elektryczna pompa wody
17
18 10 Reflektor prawy, światła mijania, regulacja reflektorów
19 10 Lewy reflektor, światła drogowe
20 15 Reflektor prawy, światła mijania Regulacja reflektorów
21 15 Reflektor lewy, światła mijania Regulacja reflektorów
22 5 Światła postojowe, tylne światło, prawe
23 5 Światło postojowe, światło tylne, lewe
24 20 Układ wycieraczek, pompa spryskiwacza
25 25 Dmuchawa świeżego powietrza, klimatyzacja
26 20 Odmgławiacz tylnej szyby
27 30 Wiatr
28 15 Pompa paliwa (FP)
29 15 Kontrola silnika
30
31 5 Sprzęgło Haldex
32 10 Sterowanie silnikiem, wtryskiwacze
33 20 Układ spryskiwaczy reflektorów
34 10 Kontrola silnika
35
36 15 Światła przeciwmgielne
37 10 Złącze S
38 15 System centralnego zamka
39 15 System migaczy awaryjnych
40 20 Podwójny klakson
41 15 Zapalniczka
42 25 System radiowy
43 10 Kontrola silnika
44 15 Zagłówki
