Volvo V40 (2013) – skrzynka bezpieczników
Volvo V40 (2013) – schemat skrzynki bezpieczników
Rok produkcji: 2013
Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo V40 (2013) to bezpiecznik 25 w skrzynce bezpiecznikowej komory silnika.

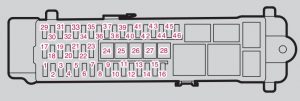

Skrzynka bezpieczników komory silnika
| Bezpiecznik | [A] | Opis |
| 7 | 40 | Pompa ABS |
| 8 | 30 | Zawory ABS |
| 9 | 20 | Spryskiwacze reflektorów * |
| 10 | 40 | Wentylator |
| 11 | – | – |
| 12 | 30 | Bezpiecznik główny do bezpieczników 32-36 |
| 13 | 30 | Elektrozawór siłownika rozrusznika
(nie Start / Stop) |
| 14 | 40 | Elektryczna szyba przednia, prawa strona * |
| 15 | – | – |
| 16 | 40 | Elektryczna szyba przednia lewa strona * |
| 17 | 20 | Ogrzewanie postojowe * |
| 18 | 20 | Wycieraczki |
| 19 | 5 | Centralny moduł elektroniczny,
napięcie odniesienia, akumulator rezerwowy (Start / Stop) |
| 20 | 15 | Klakson |
| 21 | 5 | Światła hamowania |
| 22 | – | – |
| 23 | 5 | Sterowanie reflektorami |
| 24 | 5 | Wewnętrzne cewki przekaźników |
| 25 | 15 | Gniazdo 12 V, przód konsoli między fotelami |
| 26 | 15 | Moduł sterujący skrzynią biegów |
| 27 | 15 | Sprzęgło elektromagnetyczne A / C |
| 28 | 15 | Gniazdo 12 V, tylna konsola między fotelami |
| 29 | 10 | Czujnik klimatyczny *;
silniki przepustnicy wlotu powietrza |
| 30 | 5 | Moduł sterujący silnika (5-cyl.) |
| 31 | 20 | Fotel elektryczny prawy * |
| 32 | 10 | Cewka przekaźnika
w przekaźniku wentylatora chłodzącego (4- cyl., 5-cyl. Diesel); Sonda Lambda (4-cyl. Benzyna); Masowy przepływomierz powietrza (Diesel), zawór obejściowy, chłodzenie EGR (Diesel); Zawór regulacyjny, przepływ paliwa (5-cyl. Diesel); Zawór regulacyjny, ciśnienie paliwa (5-cyl. Diesel) |
| 20 | Cewka przekaźnika
w przekaźniku wentylatora chłodzącego (5-cyl. Benzyna); Sondy lambda (5-cyl. Benzyna) |
|
| 33 | 10 | Przepływomierz masowy powietrza
(4-cyl. Benzyna); Zawór EVAP (4-cyl. Benzyna); Zawory wtryskowe (5-cyl. Benzyna); Silnik sterujący, turbo (4-cyl. Diesel); Zawór regulacyjny przepływ paliwa (4-cyl. Diesel); Elektrozawór, chłodzenie tłoka (5-cyl. Diesel); Zawór regulatora turbo (5-cyl. Diesel); Czujnik poziomu oleju (5-cyl. Diesel) |
| 34 | 10 | Zawory (benzyna);
Solenoidy (benzyna); Sonda lambda (olej napędowy); Nagrzewnica skrzyni korbowej (5-cyl.); Przepływomierz masowy powietrza (5-cyl. Benzyna) |
| 35 | 10 | Cewki zapłonowe (benzyna) |
| 15 | Podgrzewacz filtra oleju napędowego;
Sterownik świec żarowych (5-cyl. Diesel); automatyczna skrzynia biegów (5-cyl. Diesel Start / Stop) |
|
| 36 | 10 | Moduł sterujący silnika (4-cyl.) |
| 15 | Moduł sterujący silnika (5-cyl.);
Przepustnica (5-cyl. Benzyna) |
|
| 37 | 5 | ABS |
| 38 | 10 | Moduł sterujący silnika;
Moduł sterujący transmisją; Poduszki powietrzne |
| 39 | 10 | Kontrola wysokości światła * |
| 40 | 5 | Elektryczne serwo sterujące |
| 41 | 15 | Centralny moduł elektroniczny |
| 42 | – | – |
| 43 | 10 | Pompa płynu chłodzącego (Start / Stop) |
| 44 | 5 | System ostrzegania o kolizji |
| 45 | 5 | Czujnik pedału przyspieszenia |
| 46 | – | Punkt ładowania, bateria rezerwowa |
| 47 | – | – |
| 48 | – | – |
Pod schowkiem podręcznym
| Bezpiecznik | [A] | Opis |
| 56 | 20 | Pompa paliwowa |
| 57 | – | – |
| 58 | 15 | Wycieraczka tylnej szyby |
| 59 | 5 | Pozycja rezerwowa, oświetlenie wewnętrzne |
| 60 | 10 | Oświetlenie wewnętrzne;
Fotele elektryczne |
| 61 | 10 | Szyberdach * |
| 62 | 5 | Czujnik deszczu*;
Przyciemniane, wewnętrzne lusterko wsteczne *; Czujnik wilgoci * |
| 63 | 5 | System ostrzegania o kolizji * |
| 64 | – | – |
| 65 | 10 | Odryglowanie, klapa tylna A. |
| 66 | – | – |
| 67 | 5 | Pozycja rezerwowa 3, napięcie stałe |
| 68 | 15 | Blokada kierownicy |
| 69 | 5 | Połączona tablica przyrządów |
| 70 | 10 | Centralny zamek,
klapka wlewu paliwa (B) |
| 71 | 10 | Panel klimatyczny |
| 72 | 7,5 | Moduł kierownicy |
| 73 | 5 | Syrena alarmowa *;
Złącze łącza danych OBDII |
| 74 | 15 | Główna wiązka |
| 75 | – | – |
| 76 | 10 | Światło cofania |
| 77 | 20 | Wycieraczki szyby przedniej (C);
Wycieraczka tylnej szyby |
| 78 | 5 | Immobiliser |
| 79 | 15 | Pozycja rezerwowa 1, napięcie stałe |
| 80 | 20 | Pozycja rezerwowa 2, napięcie stałe |
| 81 | 5 | Alarm czujnika ruchu *;
Zdalny odbiornik |
| 82 | 20 | Wycieraczki szyby przedniej (D);
Wycieraczka tylnej szyby |
| 83 | 10 | Centralny zamek, klapka wlewu paliwa (E) |
| 84 | 10 | Odryglowanie, klapa tylna (F) |
| 85 | 7,5 | Element PTC, podgrzewacz powietrza *;
Przycisk, ogrzewanie tylnych siedzeń * |
| 86 | 10 | Poduszki powietrzne;
Poduszka powietrzna dla pieszych |
| 87 | 7,5 | Pozycja rezerwowa 4,
napięcie stałe |
| 88 | – | – |
| 89 | – | – |
| A Patrz też bezpiecznik 84 B Patrz też bezpiecznik 83 C Patrz też bezpiecznik 82 D Patrz też bezpiecznik 77 E Patrz też bezpiecznik 70 F Patrz też bezpiecznik 65 |
||
Pod prawym przednim siedzeniem
| Bezpiecznik | [A] | Opis |
| 1 | – | – |
| 2 | 10 | Keyless * |
| 3 | 5 | Klamka (bezkluczykowa *) |
| 4 | 25 | Panel sterowania, lewe drzwi przednie |
| 5 | 25 | Panel sterowania, prawe drzwi przednie |
| 6 | 25 | Panel sterowania, lewe tylne drzwi |
| 7 | 25 | Panel sterowania, prawe tylne drzwi |
| 8 | – | – |
| 9 | 20 | Fotel elektryczny lewy * |
| 10 | – | – |
| 11 | – | – |
| 12 | 5 | Jednostka sterująca audio (wzmacniacz) * |
| 13 | – | – |
| 14 | 5 | Telematyka *; Bluetooth * |
| 15 | 15 | Audio; Jednostka sterująca Infotainment |
| 16 | 10 | Radio cyfrowe*; TELEWIZJA* |
| 17 | 15 | Gniazdo 12 V, przestrzeń bagażowa |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | 20 | Gniazdo przyczepy 2 * |
| 24 | 40 | Bezpiecznik główny
dla bezpieczników 12-16: Infotainment |
| 25 | – | – |
| 26 | 40 | Gniazdo przyczepy 1 * |
| 27 | 30 | Odmrażacz tylnej szyby |
| 28 | – | – |
| 29 | 5 | BLIS * |
| 30 | 5 | Pomoc w parkowaniu * |
| 31 | 5 | Kamera parkowania * |
| 32 | – | – |
| 33 | – | – |
| 34 | 15 | Ogrzewanie siedzenia
(po stronie kierowcy) |
| 35 | 15 | Ogrzewanie siedzenia
(po stronie pasażera) |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
| 39 | 15 | Ogrzewanie siedzenia, tylne prawe * |
| 40 | 15 | Ogrzewanie siedzenia, tylne lewe * |
| 41 | 15 | Moduł sterujący AWD * |
| 42 | – | – |
| 43 | – | – |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
