BMW 7 E23 (1977-1987) – skrzynka bezpieczników

BMW 7 E23 (1977-1987) – schemat bezpieczników

Rok produkcji: 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987.

Bezpiecznik zapalniczki (gniazdo zasilania) w Volkswagenie Amarok to bezpiecznik 4 w skrzynce bezpiecznikowej.

Skrzynka bezpieczników (do 1982 r.)

BMW 7 E23 – schemat skrzynki bezpieczników
Bezpiecznik Ampery [A] Opis
1 15 Dopływ paliwa / kontrola par paliwa Kontrola
prędkości biegu jałowego
2 8 Reflektory (prawe światła mijania)
3 8 Reflektory (światła mijania LH)
4 25 Zapalniczki do cygar
5 8 Aktywna kontrola kontrolna
Automatyczne ładowanie Latarka Wskaźniki
centralnego zamka Lampka
schowka na
rękawiczki
Podgrzewany zamek drzwi
Ostrzeżenie o kluczyku zapłonu / ostrzeżenie o zapięciu pasów
Światła wewnętrzne
Światła:  ostrzeżenie o skręcie / zagrożeniu
Komputer
pokładowy Radio / zasilanie Antena
Światło bagażnika
6 8 Kontrola aktywna
Światła awaryjne / światła zasięgu skrzyni biegów
Ostrzeżenie o okładzinach hamulcowych
Tempomat
Światła na
desce
rozdzielczej Wskaźniki Regulacja prędkości biegu jałowego
Światła wewnętrzne
Lusterka
elektryczne Zasilanie szyby
Ostrzeżenie o zapięciu pasów bezpieczeństwa Wskaźniki ostrzegawcze
prędkościomierza
7 8 Reflektory (światła drogowe lewe, prawe)
8 8 Reflektory (światła drogowe lewe, prawe)
9 8 Aktywny Check-Control
Dash Lights
Światła:  Front Park / Tail / Underhood
Światła:  Marker tył / License
10 8 Światła kontrolne Active Check :  przednie parkowanie / tylne
11 16 Aktywne kontrolne
klaksony kontrolne
Światła:
wycieraczka / spryskiwacz z  ostrzeżeniem o skręcie / niebezpieczeństwie
12 8 Radio z aktywną kontrolą kontroli /
Światła stopu anteny zasilania /
Wskaźniki ostrzegawcze tempomatu
13 25 Odmgławiacz tylny / szyberdach
14 25 Automatyczna nagrzewnica-klimatyzator
Pomocnicza
pompa próżniowa wentylatora
15 8 Światła przeciwmgielne (prawe)
16 8 Światła przeciwmgielne (LH)
17 25 Wentylator pomocniczy
Przekaźnik
R1 Przekaźnik pompy paliwa
R2 Pomocniczy przekaźnik wentylatora (prędkość 1)
R3 Przekaźnik kontrolny świateł mijania
R4 Przekaźnik zaworu upustowego
R5 Przekaźnik świateł drogowych
R6 Przekaźnik klaksonowy
R7 Przekaźnik świateł mijania
R8 Przekaźnik światła przeciwmgielnego
R9 Przekaźnik odciążający



Ampery [A] Obwody chronione
Dodatkowe bezpieczniki wentylatorów (2) 25 Wentylator pomocniczy



Pod linią, po lewej stronie konsoli

Ampery [A] Obwody chronione
Wyłącznik okna zasilania 25 Power Windows



Ampery [A] Obwody chronione
Radio przewodowe 25 Radio

Skrzynka bezpieczników (od 1982)

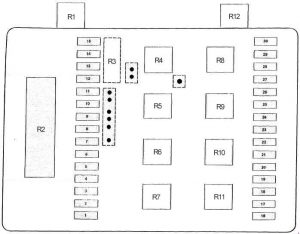

BMW 7 E23 – schemat skrzynki bezpieczników
Bezpiecznik Ocena w amperach [A] Opis
1 15 Reflektory (lewe światła drogowe, prawe światła mijania)
2 15 Reflektory (prawe światła drogowe, lewe światła mijania)
3 15 Dodatkowy wentylator 91 ° C (196 ° F)
4 15 Światła:  ostrzeżenie o skręcie / zagrożeniu
5 30 Wycieraczka / spryskiwacz, podgrzewacze strumieniowe spryskiwacza przedniej szyby
6 7,5 Aktywna kontrola kontrolna, światła stopu / tempomat / oświetlenie mapy
7 15 Klakson
8
9 15 Światła cofania, kontrola paliwa (wyposażenie elektryczne silnika)
10 7,5 Active Check Control, ostrzeżenie o przewodach hamulcowych, komputer pokładowy, ostrzeżenie o zapięciu pasów, wskaźnik okresów międzyobsługowych, prędkościomierz / wskaźniki / wskaźniki ostrzegawcze
11 15 Dostarczanie paliwa (główna i pomocnicza pompa paliwa)
12 7,5 Kontrola aktywna, komputer pokładowy, radio (bezpiecznik radiowy), wskaźniki ostrzegawcze
13 7,5 Reflektory (lewe światła mijania)
14 7,5 Reflektory (prawe światła mijania)
15
16 30 Dodatkowy wentylator, pompa próżniowa, nagrzewnica / klimatyzacja
17 15 Ogrzewanie / Klimatyzacja, Oświetlenie wewnętrzne, Lusterka elektryczne, Szyby elektryczne, Ostrzeżenie o zapięciu pasów, Światła stopu / Tempomat, Podgrzewacze przedniej szyby
18 30 Dodatkowy wentylator 99 ° C (210 ° F)
19 30 Szyberdach, podgrzewane siedzenia
20 30 Hear Defogger
21 7,5 Aktywna kontrola kontrolna, automatyczne ładowanie latarki, wskaźniki, oświetlenie schowka na rękawiczki, oświetlenie wnętrza, komputer pokładowy, radio, wskaźnik interwałów serwisowych, światła bagażnika, brzęczyk pasów bezpieczeństwa, pamięć, zegar
22 7,5 Active Check Control,  światła:  przód Park / Tail
23 7,5 Aktywny Check-Control, tylne defogger,  Światła:  Front Park / Tail Underhood,  Światła:  Visor / Dash,  Światła:  Marker z tyłu,  Światła:  skręt / awaryjne, komory silnika światła, tablica rejestracyjna
24 15 Światła:  ostrzeżenie o skręcie / zagrożeniu, brzęczyk otwartych drzwi
25
26 30 Fotele elektryczne, okna elektryczne
27 30 Centralny zamek, podgrzewany zamek do drzwi, komputer pokładowy, alarm antywłamaniowy
28 30 Zapalniczka, antena zasilająca (bezpiecznik radiowy)
29 7,5 Światła przeciwmgielne (lewe światło przeciwmgielne)
30 7,5 Światła przeciwmgielne (prawe światło przeciwmgielne)
32 30 Bezpiecznik akcesoriów (nieużywany)
33 30 Bezpiecznik akcesoriów (nieużywany)
Przekaźnik
R1 Przekaźnik pompy paliwa
R2 Jednostka sterująca wycieraczek
R3 Przekaźnik kontrolny świateł mijania
R4 Przekaźnik świateł mijania
R5 Przekaźnik świateł drogowych
R6 Przekaźnik klaksonowy
R7 Pomocniczy przekaźnik wentylatora (prędkość 1)
R8 Przekaźnik światła przeciwmgielnego
R9 Przekaźnik wyładowczy (odmgławiacz tylnej szyby, elektrycznie przesuwany dach, podgrzewane siedzenie)
R10 Pomocniczy przekaźnik wentylatora (prędkość 2)
R11 Przekaźnik odciążający (dmuchawa nagrzewnicy)
R12 Przekaźnik grzałki czujnika tlenu



Ampery [A] Obwody chronione
Wyłącznik zasilania okna 25 Podnoszenie okna
