Rok produkcji: 1992, 1993, 1994, 1995, 1996, 1997, 1998 i 1999.

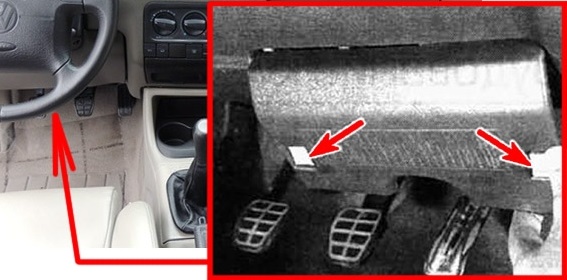

Znajduje się pod deską rozdzielczą po stronie kierowcy. Naciśnij zatrzaski i zdejmij pokrywę, aby uzyskać dostęp do bezpieczników.
Przyporządkowanie bezpieczników i przekaźników na tablicy rozdzielczej
| Nr | Ampery [A] | Opis |
|---|---|---|
| 1 | 10 A | Lewy reflektor (światło mijania), regulacja zasięgu świateł |
| 2 | 10 A | Prawy reflektor (światło mijania) |
| 3 | 10 A | Oświetlenie tablicy rejestracyjnej |
| 4 | 15A | Tylna wycieraczka/spryskiwacz |
| 5 | 15A | Wycieraczka/spryskiwacz przedniej szyby, spryskiwacze reflektorów |
| 6 | 20A | Wentylator nagrzewnicy |
| 7 | 10 A | Światła boczne (prawe) |
| 8 | 10 A | Światła boczne (lewe) |
| 9 | 20A | Ogrzewana szyba tylna |
| 10 | 15A | Światła przeciwmgielne |
| 11 | 10 A | Lewy reflektor (światło drogowe) |
| 12 | 10 A | Prawy reflektor (światło drogowe) |
| 13 | 10 A | Klakson |
| 14 | 10 A | Światła cofania, podgrzewacze spryskiwaczy, centralny zamek, elektryczne lusterka boczne, podgrzewanie fotela, system kontroli prędkości, elektryczne szyby |
| 15 | 10 A | Prędkościomierz, podgrzewacz kolektora dolotowego |
| 16 | 15A | Oświetlenie zestawu wskaźników, wskaźnik ABS, wskaźnik SRS, szyberdach, Thermotronic |
| 17 | 10 A | Światła awaryjne, kierunkowskazy |
| 18 | 20A | Pompa paliwa, podgrzewana sonda lambda |
| 19 | 30A | Wentylator chłodnicy, przekaźnik klimatyzacji |
| 20 | 10 A | Światła stopu |
| 21 | 15A | Oświetlenie wnętrza, oświetlenie bagażnika, centralny zamek, szyberdach |
| 22 | 10 A | System audio, zapalniczka do cygar |
| Przekaźniki | ||
| R1 | Klimatyzacja | |
| R2 | Tylna wycieraczka/spryskiwacz | |
| R3 | Jednostka sterująca silnika | |
| R4 | Zapłon | |
| R5 | Nieużywany | |
| R6 | Kierunkowskaz | |
| R7 | Spryskiwacz reflektorów | |
| R8 | Wycieraczka / spryskiwacz szyby przedniej | |
| R9 | Pasy bezpieczeństwa | |
| R10 | Światło przeciwmgielne | |
| R11 | Klakson | |
| R12 | Pompa paliwowa | |
| R13 | Podgrzewacz kolektora dolotowego | |
| R14 | Nieużywany | |
| R15 | Pompa ABS | |
| R16 | Światło cofania (Ecomatic) | |
| R17 | Światła drogowe (Ecomatic) | |
| R18 | Światła mijania (Ecomatic) | |
| R19 | Klimatyzator Climatronic 2.0/2.8 (1993) (bezpiecznik 30A) | |
| R20 | Przełącznik blokady rozruchu | |
| R21 | Czujnik tlenu | |
| R22 | Wskaźnik pasa bezpieczeństwa | |
| R23 | Pompa próżniowa (Ecomatic) | |
| R24 | Okna elektryczne (bezpiecznik termiczny 20A) |
