BMW 540i – E34 (1989-1990) – skrzynka bezpieczników

BMW 540i – E34 (1989-1990) – schemat skrzynki bezpieczników

Rok produkcji: 1989, 1990.

Bezpiecznik zapalniczki (gniazdo zasilania) w BMW 540i – E34 (1989-1990) to bezpiecznik 5, 18, 21, 26 w skrzynce bezpiecznikowej.

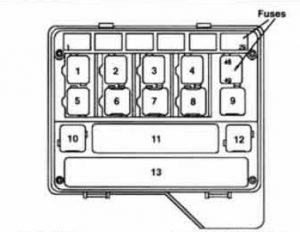

Przednia skrzynka rozdzielcza zasilania

Blok bezpieczników znajduje się w dolnej części tablicy rozdzielczej po stronie kierowcy.

BMW 540i – bezpieczniki – przednia skrzynka rozdzielcza
Bezpieczniki Opis
1 Przekaźnik rozrusznika
2 Przekaźnik klaksonowy
3 Przekaźnik odciążający (KLR)
4 Przekaźnik dmuchawy
5 Pusty
6 Telefoniczny przekaźnik alarmowy
7 Przekaźnik odciążający (K 61)
8 Przekaźnik pompy wodnej
9 Przekaźnik odciążający (K 15)
10 Przekaźnik świateł awaryjnych
11 Sprawdź moduł sterujący
12 Jednostka sterująca zderzeniem
13 Moduł sterujący lampą

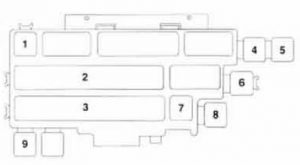

Tylna skrzynka rozdzielcza zasilania

Tylna skrzynka rozdzielcza zasilania znajduje się pod poduszką tylnego siedzenia i zawiera dodatkowe bezpieczniki. przekaźniki. i moduły sterujące.

BMW 540i – bezpieczniki – tylna skrzynka rozdzielcza
Bezpiecznik Opis
1 Blok bezpieczników
2 Moduł ogólny
3 Moduł przekaźnika
4 Moduł ochrony zasilania elektrycznego
5 Przekaźnik wycieraczek
6 Tylny przekaźnik odmgławiacza
7 Blok bezpieczników
8 Blok bezpieczników
9 W stosownych przypadkach przekaźnik kontroli ciśnienia wycieraczek (ADV)

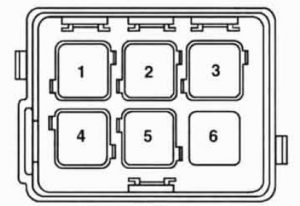

Skrzynka elektroniki (E-box)

Skrzynka elektroniki lub skrzynka E · box znajduje się w prawym tylnym rogu komory silnika.

BMW 540i – bezpieczniki –
elektronika E-box
Bezpiecznik Opis
1 Moduł sterujący ABS lub poślizgiem (trakcją)
2 Moduł sterujący DME
3 Moduł tempomatu
4 Przekaźnik systemowy (główny)
5 Przekaźnik pompy paliwa
6 Przekaźnik grzałki czujnika tlenu

Pomocniczy panel przekaźników

Panel przekaźników pomocniczych jest zamontowany w lewym przednim rogu komory silnika.

BMW 540i – bezpieczniki – skrzynka przekaźników pomocniczych
Bezpiecznik Opis
1 Moduł układu czyszczenia reflektorów / świateł przeciwmgielnych (Kanada)
2 Przekaźnik (maks. przędkość)
3 Przekaźnik normalnej prędkości
4 Przekaźnik sygnału dźwiękowego telefonu
5 Przekaźnik klimatyzacji
6 Bezpieczniki



Pozycja bezpiecznika

Bezpieczniki od 1 do 29 są zamontowane w przedniej skrzynce rozdzielczej zasilania. Dodatkowe lokalizacje bezpieczników obejmują tylną skrzynkę rozdzielczą zasilania (bezpiecznik nr 30-37 i nr 40-47) oraz panel przekaźników pomocniczych (bezpiecznik nr 48,49 lub 55-56).

Bezpiecznik Ampery [A] Opis
1 15 Układ tłumienia ABS (patrz także bezpiecznik 17)
Kontrola zestawu wskaźników (patrz również bezpieczniki 15. 17. 20. 29)
Monitorowanie świateł (patrz także bezpieczniki 2, 3, 5, 7,
10, 11, 13, 14, 15)
Światła hamowania
Tempomat (patrz także Bezpiecznik 17)
Komputer pokładowy (patrz także Bezpieczniki 17, 20)
Elektroniczna kontrola przepustnicy (EML) (patrz też Bezpieczniki 17, 20)
Elektroniczna kontrola skrzyni biegów (patrz także Bezpiecznik 12, 17)
2 7,5 Wtrysk paliwa (tylko silnik M60)
Reflektory / Światła przeciwmgielne (patrz także Bezpieczniki 3, 4, 5, 7, 10, 11, 13, 14, 15, 24)
Monitor lampek (patrz także bezpieczniki 1, 3, 4, 5, 7 , 10,
11, 13, 14, 15)
Światła awaryjne kierunkowskazów (patrz też Bezpieczniki 3,
6, 13, 14)
Centrala zderzeniowa (patrz też Bezpieczniki 6, 10, 11)
3 7,5 Reflektory / Światła przeciwmgielne (patrz także Bezpieczniki 2, 5, 7,
10, 11, 13, 14, 24)
Monitorowanie świateł (patrz także Bezpieczniki 1, 2, 4, 5, 7, 10, 11, 13, 14, 15)
Kierunkowskazy / światła awaryjne (patrz także bezpieczniki 2,
6, 13, 14)
Spryskiwacz reflektorów (Kanada) (patrz także bezpieczniki
4, 5, 17, 22, 24)
Centralna elektronika nadwozia (ZKE) (patrz także
bezpieczniki 4, 5, 17, 24, 30, 47)
4 7,5 Światła postojowe / tylne / pod maską (patrz także bezpieczniki 5,
15, 20)
Monitor świateł (patrz także bezpieczniki 1, 2, 3, 5, 7, 10, 11, 13, 14, 15)
Lusterka elektryczne (patrz także bezpieczniki 5, 12)
Spryskiwacz reflektorów (Kanada) (patrz także Bezpieczniki
3, 5, 17, 22, 24)
Centralna elektronika nadwozia (ZKE) (patrz także
Bezpieczniki 3, 5, 17, 24, 30, 47)
5 10 Reflektory / Światła przeciwmgielne (patrz także Bezpieczniki 2, 3, 7,
10, 11, 13, 14)
Spryskiwacz reflektorów (Kanada) (patrz także Bezpieczniki
3, 4, 17, 22, 24)
Światła postojowe / pod maską (patrz także Bezpieczniki 4 , 15, 20)
Oświetlenie prawa jazdy / bagażnika (patrz także 15, 21)
Oświetlenie schowka na rękawiczki Zapalniczka do cygar (patrz także Bezpieczniki
18, 21, 26)
Oświetlenie wewnętrzne (patrz także Bezpieczniki 17, 18,
20, 21)
Monitorowanie lamp (patrz także Bezpieczniki 1, 2, 3, 4, 7, 10, 11, 13, 14, 15)
Lusterka elektryczne (patrz także Bezpieczniki 4, 12)
Centralna elektronika nadwozia (ZKE) (patrz także
Bezpieczniki 3, 5, 17, 24, 30, 47)
6 15 Kierunkowskazy / światła awaryjne (patrz także bezpieczniki 2, 3, 13, 14)
Centrala zderzeniowa (patrz także bezpieczniki 2, 10, 11)
7 15 Reflektory / Światła przeciwmgielne (patrz także bezpieczniki 2, 3, 5, 10, 11, 13, 14, 15)
Monitorowanie świateł (patrz także Bezpieczniki 1, 2, 3, 4, 5,
10, 11, 13, 14)
8 7,5
9 15 Horn
Zintegrowany Klimat rozporządzenie sterowania
(IHKR) (patrz również bezpieczniki 19, 20, 27, 29, 46),
telefon komórkowy (patrz również bezpieczniki 18, 31)
wentylator pomocniczy (patrz także z bezpiecznikami 25, 29)
10 7,5 Reflektory / Światła przeciwmgielne (patrz także Bezpieczniki 2, 3, 5,
7, 11, 13, 14)
Monitorowanie świateł (patrz także Bezpieczniki 1, 2, 3, 4, 5, 7,
11, 13, 14, 15)
Kontrola zderzenia jednostki (patrz także Bezpieczniki 2, 10, 11)
11 7,5 Reflektory / Światła przeciwmgielne (patrz także Bezpieczniki 2, 3, 5,
7, 10, 13, 14)
Monitorowanie świateł (patrz także Bezpieczniki 1, 2, 3, 4, 5, 7
10, 13, 14, 15)
Jednostka sterująca zderzeniami (patrz także Bezpieczniki 2, 10, 11)
12 15 Podgrzewacze dysz spryskiwaczy przedniej szyby
Światła
awaryjne Lusterka elektryczne
Fotele pamięci (patrz także Bezpieczniki 16, 18, 42)
Elektroniczne sterowanie skrzynią biegów (patrz także Bezpiecznik 1, 17)
13 7,5 Reflektory / Światła przeciwmgielne (patrz także bezpieczniki 2, 3, 5,
7, 10, 11, 14)
Kierunkowskazy / światła awaryjne (patrz także Bezpieczniki 2,
3, 6, 14)
Monitorowanie lamp (patrz także Bezpieczniki 1, 2, 3 4, 5, 7, 10, 11, 14, 15)
14 7,5 Reflektory / Światła przeciwmgielne (patrz także bezpieczniki 2, 3, 5,
7, 10, 11, 13, 37)
Kierunkowskazy / światła awaryjne (patrz także Bezpieczniki 2, 3, 6, 13)
Monitorowanie świateł (patrz także Bezpieczniki 1, 2 3, 4, 5, 7,
10, 11, 13, 15)
15 7,5 Światła postojowe / tylne / pod maską (patrz także bezpieczniki 4, 5, 20)
Oświetlenie licencji / bagażnika (patrz także bezpieczniki 5,
21)
Światła hamowania (patrz także Bezpiecznik 1)
Monitorowanie świateł (patrz także bezpieczniki 1, 2, 3, 4, 5, 7,
10, 11, 13, 14)
16 30 Podgrzewane siedzenia Fotele z
pamięcią (patrz także Bezpieczniki 12, 18, 42)
Podparcie lędźwi
17 7,5 Fuel injection (see also Fuse 23)
Charging system
Starting
E-box fan (see also Fuse 28)
Electronic Transmission control (see also Fuses 1 , 12)
ABSlTraction (see also Fuse 1)
Door lock heating (see also Fuse 30)
Power windows (see also Fuses 30, 31 , 47)
Power sunroof (see also Fuses 30, 31, 47)
Headlight washer (Canada) (see also Fuses 3, 4, 5, 22, 24)
Instrument cluster/check control (see also
Fuses 1, 17, 20, 29)
Lamp monitor (see also Fuses 2, 3, 4, 5, 7, 10, 11, 13, 14, 15)
Brake lights (see also fuse 15)
Interior lights (see also Fuses 5, 18, 21, 30, 44)
Electronic throttle control (EML) (see also Fuses 1, 20)
Tempomat (patrz także Bezpiecznik 1)
Komputer pokładowy Monitor lamp (patrz także Bezpieczniki 1, 20)
Centralna elektronika nadwozia (ZKE) (patrz także Bezpieczniki 3, 4, 5, 24, 30, 47)
18 15 Oświetlenie wewnętrzne (patrz także Bezpieczniki 5, 17, 21, 30, 44)
Oświetlenie schowka na rękawiczki / zapalniczka do cygar (patrz także Bezpieczniki 5, 21, 26)
Radio / odtwarzacz CD (patrz także Bezpiecznik 41)
Telefon komórkowy (patrz także Bezpieczniki 9, 31)
Gniazda pamięci (patrz także Bezpieczniki 12, 16, 42)
Zabezpieczenie przed kradzieżą (Alpine) (patrz także Bezpiecznik 21)
Blokada pilota
19 30 Zintegrowane rozporządzenie w sprawie klimatyzacji (IHKR) (patrz także bezpieczniki 9. 20. 27, 29, 46)
20 7,5 Zestaw wskaźników / kontrola kontrolna (patrz także bezpieczniki 1, 17, 29)
Światła postojowe / tylne / pod maską (patrz także bezpieczniki 4, 5, 15)
Oświetlenie wewnętrzne (patrz również bezpieczniki 5, 17, 18, 21, 30)
Zintegrowana klimatyzacja Regulacja (IHKR) (patrz także Bezpieczniki 9, 19, 27, 29, 46)
Komputer pokładowy (patrz także Bezpieczniki 1. 17)
Elektroniczna kontrola przepustnicy (EML) (patrz także Bezpieczniki 1, 17)
21 7,5 Oświetlenie licencji / bagażnika (patrz także Bezpieczniki 5, 15)
Oświetlenie wnętrza (patrz także Bezpieczniki 5, 17, 18, 30, 44)
Oświetlenie schowka na rękawiczki / zapalniczka do cygar (patrz także Bezpieczniki 5, 18, 26)
Zabezpieczenie przed kradzieżą (Alpine) (patrz także Bezpiecznik 18)
22 30 Sterowanie ciśnieniem wycieraczek szyby przedniej (ADV) (patrz także bezpieczniki 15, 44)
Spryskiwacz reflektorów (Kanada) (patrz także bezpieczniki 3, 4, 5, 17, 24)
23 15 Wtrysk paliwa / pompa paliwowa (patrz także Bezpiecznik 17)
24 10 Układ czyszczenia reflektorów (nie USA)
Sterowanie wycieraczką przedniej szyby (SWSI (patrz także Bezpiecznik 44)
Centralna elektronika nadwozia (ZKE) (patrz także Bezpieczniki 3, 4, 5, 17, 30, 47)
25 30 Wentylator pomocniczy (patrz także bezpiecznik 29)
26 30 Oświetlenie schowka na rękawiczki / zapalniczka do cygar (patrz także Bezpieczniki 5, 18, 21)
27 7,5 Zintegrowane rozporządzenie w sprawie klimatyzacji (IHKR) (patrz także bezpieczniki 9, 19, 20, 29, 46)
28 15 E · wentylator skrzynkowy (również bezpiecznik 17)
Układ ładowania (patrz także bezpiecznik 17)
Ogrzewanie fotela w
fontannie Ogrzewana szyba tylna
Wspomaganie kierownicy (Servotronic)
29 7,5 Zintegrowane rozporządzenie w sprawie klimatyzacji (IHKR) (patrz także bezpieczniki 9, 19, 20, 24, 27, 46)
Wentylator pomocniczy (patrz także bezpiecznik 25)
Zestaw wskaźników / kontrola kontrolna (patrz także bezpieczniki 1, 17, 20)
30 7,5 Ogrzewanie zamka drzwi (patrz także Bezpiecznik 17)
Centralny zamek (patrz także Bezpiecznik 31, 47)
Szyby elektryczne (patrz także Bezpieczniki 17, 31, 47)
Szyberdach (patrz także Bezpieczniki 17, 31, 47)
Centralna elektronika nadwozia (ZKE) ( patrz także Bezpieczniki 3, 4, 5, 17, 24, 47)
Oświetlenie wewnętrzne (patrz także Bezpieczniki 5, 17, 18, 20, 21)
31 7,5 Centralny zamek (patrz także bezpieczniki 30, 47)
Okna elektryczne (patrz także bezpieczniki 17, 30, 47)
Szyberdach (patrz także bezpieczniki 17, 30, 47)
Telefon komórkowy (patrz także bezpieczniki 9, 18)
32 7,5
34 20 Elektryczna regulacja kolumny kierownicy
35 30 Centralny zamek
37 20 Sterowanie wycieraczką / spryskiwaczem tylnej szyby (Touring)
40 15
41 30 Radio / odtwarzacz CD (patrz także Bezpiecznik 18)
Podgrzewane siedzenia
42 30 Gniazda elektryczne (patrz także Bezpiecznik 43)
Gniazda pamięci (patrz także Bezpieczniki 12, 16, 18)
43 30 Fotele elektryczne (patrz także Bezpiecznik 42)
44 30 Sterowanie wycieraczką szyby przedniej (SWS) (patrz także bezpiecznik 24)
Sterowanie ciśnieniem wycieraczek szyby przedniej (SWS) (patrz także bezpiecznik 15, 22)
46 30 Zintegrowane rozporządzenie w sprawie klimatyzacji (IHKR) (patrz także bezpieczniki 9, 19, 20, 27, 29)
47 30 Centralna elektronika nadwozia (ZKE) (patrz także bezpieczniki 3, 4, 5, 17,24,30)
Elektrycznie sterowany dach (patrz także bezpieczniki 17, 30, 31)
Elektrycznie sterowane szyby (patrz także bezpieczniki 17, 30,31)
Centralny zamek (patrz także bezpieczniki 30, 31)
48 15
49
