Audi V8 D11 (1988-1994) – skrzynka bezpieczników

Audi V8 D11 (1988-1994) – schemat skrzynki bezpieczników

Rok produkcji: 1988, 1989, 1990, 1991, 1992, 1993, 1994.

Bezpiecznik zapalniczki (gniazdo zasilania) w Audi V8 D11 (1988-1994) to bezpiecznik 4 w skrzynce bezpiecznikowej w przedziale pasażerskim.

Skrzynka bezpieczników przedziału pasażerskiego

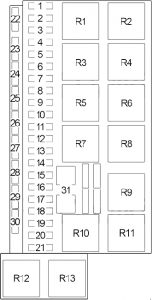

Audi V8 – schemat skrzynki bezpieczników – przedział pasażerski
Nr
[A]
Opis
1 15 Przednie światło przeciwmgielne, tylne światło przeciwmgielne
2 15 ’88 -’90:  Światła awaryjne
10 ’91 -’94: Światła awaryjne
3 25 ’88 -’90: wyłącznik świateł  stopu, klakson
20 ’91 -’94: wyłącznik świateł  stopu, klakson , pomocniczy wentylator chłodnicy (2. / 3. prędkość) (’93 -’94)
4 15 Oświetlenie wewnętrzne, zapalniczka papierosów, oświetlenie przedziału bagażowego, komputer pokładowy, system klimatyzacji, radio / głośniki, pomocniczy wentylator chłodnicy (1. bieg), oświetlenie lusterka kosmetycznego, zegar, gniazdo
5 10 Element grzewczy czujnika tlenu
30 Wentylator chłodzący (pełna prędkość)
6 5 Prawe boczne światła obrysowe i pozycyjne, światła dzienne (Kanada), prawe tylne światła (’93 -’94)
7 5 Lewy boczny obrys i światła postojowe, lewe tylne światła (’93 -’94)
8 10 Prawe światło drogowe, wskaźnik świateł drogowych
9 10 Lewe światło drogowe
10 10 Prawe światło mijania
11 10 Lewe światło mijania
12 15 Spryskiwacz reflektorów, spryskiwacz pomocniczy, jednostka sterująca tylnego światła, światła cofania, jednostka sterująca ABS, automatyczna blokada zmiany biegów, telefon samochodowy (’93 -’94), blokada mechanizmu różnicowego, tempomat
13 15 Pompa paliwowa
14 5 Oświetlenie tablicy rejestracyjnej, oświetlenie konsoli środkowej, oświetlenie schowka podręcznego, oświetlenie komory silnika, zestaw wskaźników (’93 -’94)
15 25 ’88 -’90:  wycieraczki / spryskiwacze, kierunkowskazy , podgrzewane dysze spryskiwaczy, klimatyzator
15 ’91 -’94:  wycieraczki / spryskiwacze, kierunkowskazy , podgrzewane dysze spryskiwaczy
16 30 ’88 -’90: Odmgławiacz  tylnej szyby, podgrzewane lusterko
20 ’91 -’94: Odmgławiacz  tylnej szyby, podgrzewane lusterko
17 30 ’88 -’90:  Klimatyzator, dmuchawa nagrzewnicy
20 ’91 -’94:  Klimatyzator, dmuchawa nagrzewnicy
18 25 ’88 -’90:  Elektryczne fotele z pamięcią
5 ’91 -’94:  Pamięć foteli elektrycznych, lusterko zewnętrzne, centralny zamek (’93 -’94)
19 10 Centralny zamek, podgrzewany zamek do drzwi, system alarmowy antykradzieżowy
30 Centralny zamek, podgrzewany zamek drzwi
15 ’91 -’94:  Centralny zamek, podgrzewany zamek do drzwi
20 25 ’88 -’90:  Podgrzewane siedzenia
30 ’88 -’90:  Wentylator chłodzący (niska prędkość), przekaźnik wentylatora chłodzącego
30 ’91 -’94:  Podgrzewane siedzenia
21 20 ’88 -’90:  Power Windows
25 ’91 -’94:  okna zasilania, tylna zapalniczka
22  –
23 10 Zawory wtryskowe, czujnik przepływu powietrza z podgrzewanym drutem
24 15 Zawór kanistra z aktywnym węglem, stabilizacja biegu jałowego
25 30 Fotele elektryczne z pamięcią
26 5 Tempomat
27 5 System sterowania silnikiem Motronic
28 5 ’88 -’90:  Tablica przyrządów
15 ’91 -’94: Tablica przyrządów
29 10 Automatyczna skrzynia
30 5 Zestaw wskaźników, komputer pokładowy i przełącznik kontroli funkcji, system automatycznego sprawdzania
31  –
Przekaźnik
R1 Klakson
R2 Światła przeciwmgielne
R3 Automatyczna skrzynia
R4  –
R5 Spryskiwacz / wycieraczka przerywana
R6  –
R7 Pompa paliwowa
R8  –
R9 Redukcja obciążenia
R10  –
R11  –
R13 Wentylator chłodnicy (3. stopień)
Wyłącznik obwodu
R12 Okno elektryczne, fotele elektryczne

Pole przekaźnika przedziału pasażerskiego nr 1

Audi V8 – schemat skrzynki bezpieczników – skrzynka przekaźników przedziału pasażerskiego nr. 1
Nr
Przekaźnik
R1 Klimatyzator
R2 Katalizator
R3 Wentylator chłodziwa chłodnicy (niska prędkość)
R4 Przednie światła
R5 Okno elektryczne / dach słoneczny
R6  –
R7  –
R8 Wentylator chłodnicy
R9 Połączenie ABS

Pole przekaźnika przedziału pasażerskiego nr 2

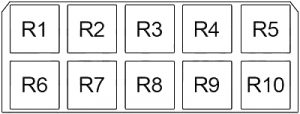

Audi V8 – schemat skrzynki bezpieczników – skrzynka przekaźników przedziału pasażerskiego nr. 2
Nr
Przekaźnik
R1  –
R2 Głośnik
R3 Ostrzeżenie świetlne przed kradzieżą
R4 Podgrzewane siedzenie kierowcy
R5 Podgrzewane siedzenie pasażera
R6 Blokada zmiany biegów
R7 Zapasowe światło
R8 Pomocnicza pompa myjąca
R9 Podgrzewane lewe tylne siedzenie
R10 Podgrzewane prawe tylne siedzenie
