Audi S6 C5 (1997-2005) – skrzynka bezpieczników

Audi S6 C5 (1997-2005) – schemat skrzynki bezpieczników

Rok produkcji: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Bezpiecznik zapalniczki (gniazdo zasilania) w Audi S6 C5 (1997-2005) to bezpiecznik 33 (15 A) w skrzynce w bocznym panelu deski rozdzielczej.

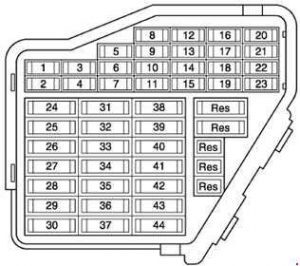

Skrzynka bezpieczników w bocznym panelu deski rozdzielczej

Audi S6 C5 (1997-2005) – skrzynka bezpieczników

Numer
[A]
Opis
1 5 Podgrzewanie dyszy spryskiwacza lewej
Podgrzewanie dyszy spryskiwacza prawej
2 10 Wyłącznik świateł awaryjnych
3 5 Oświetlenie schowka w desce rozdzielczej
4 5 Oświetlenie tablicy rejestracyjnej
5 10 Czujnik poziomu i temperatury oleju
Zawór regulacyjny sprężarki klimatyzacji
Czujnik wysokiego ciśnienia
Przełącznik Tiptronic
Sterownik systemu kontroli ciśnienia w oponach
Moduł kontroli żarówek
Sterownik telefonu komórkowego
Panel sterowania i wyświetlacz klimatyzacji
Czujnik jakości powietrza
System nawigacji ze sterownikiem napędu CD
Sterownik samopoziomującego zawieszenia
Sterownik regulacji wysokości zawieszenia
Sterownik telefonu i telematyki
Sterownik sterowania głosowego
Sterownik systemu pomocy w parkowaniu
Przełącznik rolety tylnej szyby
6 5 Sterownik centralnego zamka
7 10 Sterownik ABS
Czujnik kąta skrętu kierownicy
Przycisk układu TCS/ESP
Wyłącznik pedału hamulca (tempomat, silniki z bezpośrednim wtryskiem oleju napędowego)
Wyłącznik pedału sprzęgła
8 5 Sterownik telefonu i telematyki
Sterownik sterowania głosowego
9 10 Podgrzewane lusterko zewnętrzne, strona kierowcy
Podgrzewane lusterko zewnętrzne, strona pasażera z przodu
10 5 Sterownik regulacji zasięgu reflektorów
11 5 Automatycznie ściemniane lusterko wewnętrzne
12 10 Gniazdo diagnostyczne
13 10 Wyłącznik świateł hamowania
Żarówki świateł hamowania
14 10 Sterownik centralnego zamka
Sterownik pamięci ustawień fotela kierowcy
Sterownik pamięci ustawień fotela pasażera z przodu
Przełącznik otwierania bagażnika
Przełącznik systemu ochrony wnętrza
15 10 Zestaw wskaźników (sterownik z wyświetlaczem)
Przekaźnik odłączający ogniwa słoneczne
System nawigacji ze sterownikiem napędu CD
Sterownik pamięci ustawień lusterek
Dodatkowy odbiornik sygnału radiowego (zdalne sterowanie)
16 5 Czujnik kąta skrętu kierownicy
17 10 Sterownik systemu kontroli ciśnienia w oponach
Sterownik samopoziomującego zawieszenia
Przełącznik radia dwukierunkowego
Sterownik systemu pomocy w parkowaniu
18 10 Światło drogowe, prawe
Kontrolka świateł drogowych
19 10 Światło drogowe, lewe
20 15 Światło mijania, prawe
Silnik regulacji zasięgu reflektora, prawy
21 15 Światło mijania, lewe
Silnik regulacji zasięgu reflektora, lewy
22 5 Światło pozycyjne, prawe
Światło tylne, prawe
23 5 Światło pozycyjne, lewe
Światło tylne, lewe
24 25 Przekaźnik automatyki spryskiwaczy i wycieraczek (praca przerywana)
Sterownik pracy przerywanej wycieraczek
25 30 Panel sterowania i wyświetlacz klimatyzacji
Przekaźnik odłączający ogniwa słoneczne
Dmuchawa świeżego powietrza
Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji
Przekaźnik dodatkowego ogrzewania
26 30 Panel sterowania i wyświetlacz klimatyzacji
Przełącznik ogrzewania tylnej szyby
27 15 Podgrzewana kierownica
Silnik wycieraczki tylnej szyby
28 20 Pompa paliwa (pompa wstępna)
Sterownik pompy paliwa
Przekaźnik pompy paliwa
29 30 20 Cewka zapłonowa ze stopniem wyjściowym (silnik o kodzie BAS)
Sterownik silnika Motronic (silnik o kodzie BAS)
Stopień wyjściowy zapłonu
Cewka zapłonowa ze stopniem wyjściowym
Sterownik silnika Motronic
Zawory regulacji faz rozrządu
30 20 Sterownik szyberdachu przesuwnego
31 15 Przekaźnik blokady rozrusznika i świateł cofania
Wyłącznik świateł awaryjnych
Przełącznik świateł cofania
Gniazdo diagnostyczne
Przełącznik wielofunkcyjny
Przekaźnik opóźnionego wyłączenia zapłonu
Sterownik automatycznej skrzyni biegów
32 20 Wtryskiwacze
Przełącznik tempomatu
33 15 Zapalniczka
Zapalniczka tylna
34 15 Przekaźnik pompy powietrza wtórnego
Zawory elektromagnetyczne
Zawór powietrza wtórnego (wlot)
Zawór recyrkulacji powietrza turbosprężarki
Przepływomierze powietrza
Podgrzewacze sond lambda
Zawór przełączania kolektora dolotowego
35 30 Gniazdo przyczepy
36 15 Przełącznik świateł przeciwmgielnych, przednich i tylnych
37 20 Radio
Wzmacniacz z subwooferem
Sterownik wyboru anten
Sterownik nawigacji
Tuner nawigacji i telewizji
Interfejs nawigacyjny
Czytnik kart chipowych
38 20 Sterownik centralnego zamka
39 15 Wyłącznik świateł awaryjnych
40 25 Przekaźnik klaksonu dwutonowego
41 25 Przekaźnik zaworów elektromagnetycznych ABS (wszystkie modele drogowe)
42 25 Sterownik ABS
43 5 Radio
Sterownik nawigacji
44 30 Przekaźnik dodatkowego ogrzewania
Przekaźnik odłączający ogniwa słoneczne 2
Regulator ogrzewania fotela kierowcy
Regulator ogrzewania fotela pasażera z przodu
Przełącznik ogrzewania lewego tylnego siedzenia z regulatorem
Przełącznik ogrzewania prawego tylnego siedzenia z regulatorem

Skrzynka przekaźników (13 pozycji) za schowkiem kierowcy

Audi S6 C5 (1997-2005) – skrzynka bezpieczników

Numer Opis
1 Przekaźnik klaksonu dwutonowego (telematyka – USA) – J4
2 Dodatkowy przekaźnik wtykowy – J442
Sterownik systemu alarmowego (taxi) – J85
Przekaźnik syreny (pojazdy policyjne) – J408
Przekaźnik systemu alarmowego, przełączanie świateł (pojazdy specjalne) – J549
3 Przekaźnik odłączający ogniwa słoneczne – J309
Sterownik systemu alarmowego (taxi) – J85
Przekaźnik syreny (pojazdy policyjne) – J408
Przekaźnik systemu alarmowego 2, przerywane światła drogowe (pojazdy specjalne) – J461
4 Przekaźnik blokady rozrusznika – J207
Przekaźnik blokady rozrusznika i świateł cofania – J226
5 Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji – J44
Przekaźnik dodatkowego ogrzewania – J8
6 Przekaźnik świateł przeciwmgielnych – J5
Przekaźnik pompy paliwa (TDI) – J17
7 Sterownik kierownicy wielofunkcyjnej – J453
8 Sterownik kierownicy wielofunkcyjnej – J453
9 Moduł kontroli żarówek – J123
10 Moduł kontroli żarówek – J123
11 Sterownik składania lusterek zewnętrznych – J351
12 Sterownik składania lusterek zewnętrznych – J351
13 Sterownik układu Servotronic – J236
14 Bezpiecznik taksometru – S182
Bezpiecznik E (pojazdy policyjne) – S201
Bezpiecznik przekaźnika pompy hydraulicznej (wszystkie modele drogowe) – S279
15 Nieużywane
16 Bezpiecznik systemu alarmowego (taxi) – S57
Bezpiecznik B (pojazdy policyjne) – S202
17 Bezpiecznik taksometru i systemu alarmowego (taxi) – S183
Bezpiecznik C (pojazdy policyjne) – S203
Bezpiecznik systemu interkomu (pojazdy specjalne) – S253
Bezpiecznik świateł przeciwmgielnych (światła do jazdy dziennej, Kanada) – S28
18 Do montażu w dowolnym wolnym gnieździe
Przekaźnik wtykowy zamienny – J442 (pojazdy specjalne)
Sterownik systemu alarmowego II – J430 (taxi)
Przekaźnik systemu alarmowego reflektorów głównych – J182 (pojazdy policyjne)
Przekaźnik odłączający ogniwa słoneczne – J309 (taxi)

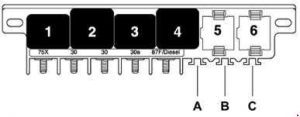

Mikrocentralna elektryka za schowkiem kierowcy

Audi S6 C5 (1997-2005) – skrzynka bezpieczników

Numer
Opis
1 Przekaźnik klaksonu dwutonowego – J4
2 Przekaźnik odciążenia styku X – J59
3 Przekaźnik pompy hydraulicznej przekładni redukcyjnej (modele allroad) – J555
4 Przekaźnik pompy paliwa (silniki benzynowe) – J17
Przekaźnik świec żarowych (silniki wysokoprężne) – J52
5 Przekaźnik automatyki spryskiwaczy i wycieraczek (praca przerywana) – J31
6 Przekaźnik automatyki spryskiwaczy i wycieraczek (praca przerywana) – J31
A Bezpiecznik regulacji kolumny kierownicy – S275
B Bezpiecznik rolety tylnej – S100
C Bezpieczniki systemu alarmowego 2 (taksówki) – S181
Bezpiecznik C (pojazdy policyjne) – S204
Bezpiecznik awaryjnego zwolnienia klapy tylnej (pojazdy specjalne) – S195
Bezpiecznik kierownicy wielofunkcyjnej (niebieski) – S326, wprowadzany stopniowo od 05.02

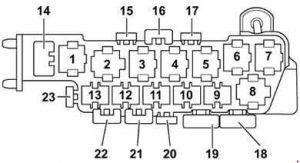

Skrzynka przekaźników (8 pozycji) za schowkiem kierowcy, za mikrocentralną elektryką

Audi S6 C5 (1997-2005) – skrzynka bezpieczników

Numer
Funkcja
1 Przekaźnik zaworów elektromagnetycznych ABS z ESP – J106
2 Przekaźnik prędkości obrotowej wentylatora chłodnicy – J101
3 Przekaźnik wentylatora chłodnicy – J26
Przekaźnik obiegu płynu chłodzącego – J151
4 Przekaźnik pracy wentylatora chłodnicy – J138
5 Nieużywane
6 Przekaźnik kompresora samopoziomującego zawieszenia (modele allroad) – J403
7 Przekaźnik pompy powrotnej ABS z ESP – J105
8 Przekaźnik zaworu odcinającego płynu chłodzącego – J541
14 Bezpiecznik termiczny regulacji temperatury fotela, strona kierowcy (modele terenowe) – S44
15 Bezpiecznik gniazda 12 V – S184
16 Bezpiecznik termiczny (elektryczny) przedniej szyby – S37
17 Bezpiecznik termiczny (elektryczny) tylnej szyby – S43
18 Bezpiecznik sterownika ABS – S123
19 Bezpiecznik wentylatora chłodnicy – S42
20 Bezpiecznik sterownika wentylatora chłodnicy – S142
21 Bezpiecznik termiczny regulacji temperatury fotela, strona kierowcy – S44
Bezpiecznik wentylatora chłodnicy (modele allroad) – S42
22 Bezpiecznik samopoziomującego zawieszenia – S110
24 Bezpiecznik termiczny regulacji temperatury fotela, strona pasażera z przodu – S80

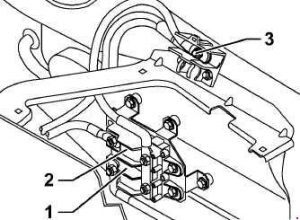

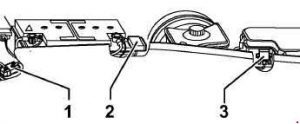

Skrzynka przekaźników po stronie kierowcy, za panelem sterowania, w module centralnym

Audi S6 C5 (1997-2005) – skrzynka bezpieczników

Numer
Opis
1 Przekaźnik niskiej mocy grzewczej – J359
Przekaźnik serwa hamulca – J569
2 Przekaźnik dodatkowego ogrzewania – J8
Przekaźnik odłączający ogniwa słoneczne 2 – J354
3 Przekaźnik wysokiej mocy grzewczej – J360
A Nieużywane
B Nieużywane
C Bezpiecznik dodatkowej grzałki 2 – S143
Bezpiecznik przekaźnika pompy hydraulicznej (serwo hamulcowe) – S279
Bezpiecznik pompy paliwa – S81 (modele RS6; pojazdy z kierownicą po lewej stronie)
D Bezpiecznik dodatkowej grzałki – S109
Bezpiecznik pompy paliwa – S81 (modele RS6; pojazdy z kierownicą po prawej stronie)

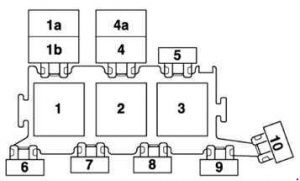

Skrzynka przekaźników (3 pozycje) w skrzynce elektroniki, w komorze podszybia

Audi S6 C5 (1997-2005) – skrzynka bezpieczników

Numer
Opis
1 Przekaźnik pompy powietrza wtórnego – J299 (modele RS6)
1a Przekaźnik wentylatora chłodnicy (modele allroad) – J26
1b Przekaźnik obiegu płynu chłodzącego (modele allroad) – J151
Przekaźnik dodatkowej pompy płynu chłodzącego – J496
2 Przekaźnik pompy powietrza wtórnego – J299
3 Przekaźnik zasilania Motronic (silniki benzynowe) – J271
Przekaźnik zasilania układu bezpośredniego wtrysku (silniki wysokoprężne) – J322
Przekaźnik opóźnionego wyłączenia zasilania (automatyczna skrzynia biegów 01J) – J64
4 Przekaźnik pompy chłodzenia paliwa – J445
Przekaźnik obiegu płynu chłodzącego – J151 (modele RS6)
4a Nieużywane
5 Bezpiecznik sterownika silnika – S102
Bezpiecznik elektroniki silnika (wszystkie modele drogowe) – S282
6 Nieużywane (pojazdy z kierownicą po lewej stronie)
Bezpiecznik 2 świec żarowych (silniki V6 TDI, V8 TDI) – S125
Bezpiecznik świec żarowych (silnik 4-cylindrowy) – S39
Bezpiecznik wentylatora chłodnicy (modele allroad) – S94
7 Bezpiecznik świec żarowych (silniki V6 TDI, V8 TDI) – S39
Bezpiecznik pompy powietrza wtórnego (silniki benzynowe) – S130
Bezpiecznik dodatkowej grzałki – S62 (pojazdy z kierownicą po prawej stronie) do roku modelowego 2000
Nieużywane (pojazdy z kierownicą po prawej stronie)
8 Bezpiecznik dodatkowej grzałki – S62 (pojazdy z kierownicą po lewej stronie) do roku modelowego 2000
Nieużywane (pojazdy z kierownicą po lewej stronie)
9 Bezpiecznik 2 świec żarowych (silniki V6 TDI, V8 TDI) – S125
Bezpiecznik świec żarowych (silnik 4-cylindrowy) – S39
Bezpiecznik wentylatora chłodnicy (modele allroad) – S94
Bezpiecznik pompy płynu chłodzącego (modele RS6) – S78
Nieużywane (pojazdy z kierownicą po prawej stronie)
10 Bezpiecznik chłodzenia paliwa – S262
Bezpiecznik -1- (15) (automatyczna skrzynia biegów 01J) – S199
Bezpiecznik sterownika wentylatora chłodnicy (wszystkie modele drogowe) – S142
Nieużywane (pojazdy z kierownicą po prawej stronie)

Bezpieczniki w komorze podszybia

Audi S6 C5 (1997-2005) – skrzynka bezpieczników

Numer
Opis
1 Bezpiecznik -1- (30) (dotyczy tylko V8) – S204
2 Bezpiecznik -2- (30) – S205
3 Bezpiecznik dodatkowej grzałki – S62

Bezpieczniki w komorze podszybia (modele RS6)

Audi S6 C5 (1997-2005) – skrzynka bezpieczników

Numer
Opis
1 Bezpiecznik -2- (30) – S205
2 Bezpiecznik -1- (30) – S204
3 Przyłącze śrubowe akumulatora

Najczęściej szukane bezpieczniki — pytania i odpowiedzi

Gdzie jest bezpiecznik zapalniczki w Audi S6 C5 (1997-2005)?

Bezpiecznik zapalniczki to 33 (15 A) w skrzynce bezpieczników w bocznym panelu deski rozdzielczej. Ten sam obwód obejmuje zapalniczkę tylną.

Który bezpiecznik odpowiada za wycieraczki w Audi S6 C5 (1997-2005)?

Za pracę przerywaną wycieraczek odpowiada bezpiecznik 24 (25 A) w skrzynce bezpieczników w bocznym panelu deski rozdzielczej. Silnik wycieraczki tylnej szyby zabezpiecza bezpiecznik 27 (15 A) z tej samej skrzynki, dzielony z podgrzewaną kierownicą.

Gdzie jest bezpiecznik ogrzewania tylnej szyby w Audi S6 C5 (1997-2005)?

Przełącznik ogrzewania tylnej szyby zabezpiecza bezpiecznik 26 (30 A) w skrzynce bezpieczników w bocznym panelu deski rozdzielczej. Ten sam bezpiecznik zasila panel sterowania klimatyzacji.

Który bezpiecznik odpowiada za światła przeciwmgielne w Audi S6 C5 (1997-2005)?

Przełącznik świateł przeciwmgielnych, przednich i tylnych, zabezpiecza bezpiecznik 36 (15 A) w skrzynce bezpieczników w bocznym panelu deski rozdzielczej. Przekaźnik tych świateł (J5) leży w skrzynce przekaźników za schowkiem kierowcy, w pozycji 6.

Gdzie jest bezpiecznik klaksonu w Audi S6 C5 (1997-2005)?

Przekaźnik klaksonu dwutonowego zabezpiecza bezpiecznik 40 (25 A) w skrzynce bezpieczników w bocznym panelu deski rozdzielczej.

Który bezpiecznik odpowiada za ABS w Audi S6 C5 (1997-2005)?

Sterownik ABS zabezpiecza bezpiecznik 42 (25 A) w skrzynce bezpieczników w bocznym panelu deski rozdzielczej. Przekaźnik zaworów elektromagnetycznych ABS ma osobny bezpiecznik 41 (25 A) w tej samej skrzynce.

Gdzie jest bezpiecznik pompy paliwa w Audi S6 C5 (1997-2005)?

Pompę paliwa (wstępną), jej sterownik i przekaźnik zabezpiecza bezpiecznik 28 (20 A) w skrzynce bezpieczników w bocznym panelu deski rozdzielczej.

Gdzie jest bezpiecznik podgrzewania foteli w Audi S6 C5 (1997-2005)?

Podgrzewanie foteli zabezpiecza bezpiecznik 44 (30 A) w skrzynce bezpieczników w bocznym panelu deski rozdzielczej. Dotyczy regulatorów foteli przednich i tylnych.

Inne modele Audi
