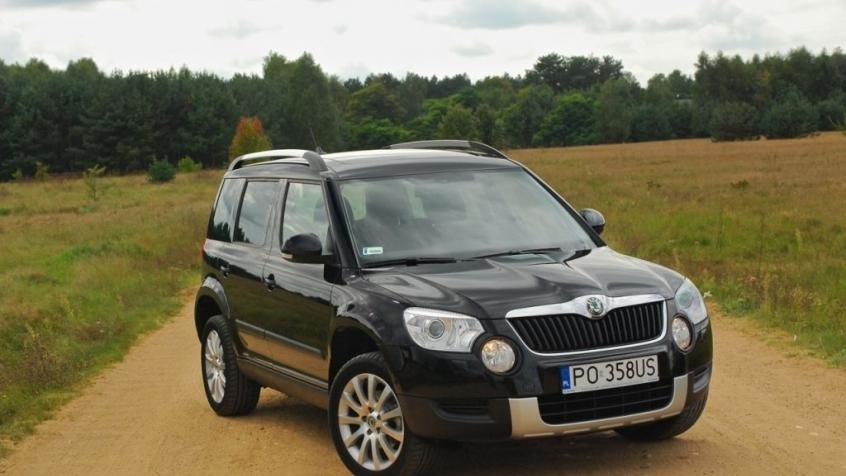

Skoda Yeti (2012) – skrzynka bezpieczników
Skoda Yeti (2012) – schemat skrzynki bezpieczników
Rok produkcji: 2012.
Bezpiecznik zapalniczki (gniazdo zasilania) w Skodzie Yeti to bezpieczniki #26 (gniazdo zasilania w bagażniku) i #30 (zapalniczki przednie i tylne) w skrzynce bezpieczników w tablicy rozdzielczej.
| Kolor bezpiecznika | Ampery [A] |
|---|---|
| jasnobrązowy | 5 |
| ciemny brąz | 7,5 |
| czerwony | 10 |
| niebieski | 15 |
| żółty | 20 |
| biały | 25 |
| Zielony | 30 |
| Pomarańczowy | 40 |
| czerwony | 50 |
Skrzynka bezpieczników w komorze silnika
| Nr | Opis |
| F1 | Nie przypisano |
| F2 | Sterownik automatycznej skrzyni biegów DQ 200 |
| F3 | Obwód pomiarowy |
| F4 | Jednostka sterująca ABS |
| F5 | Sterownik automatycznej skrzyni biegów |
| F6 | Zestaw wskaźników;
Dźwignia wycieraczek szyby przedniej i dźwignia kierunkowskazów |
| F7 | Zacisk zasilający 15, rozrusznik |
| F8 | Radio |
| F9 | Telefon |
| F10 | Jednostka sterująca silnika, przekaźnik główny |
| F11 | Jednostka sterująca dla dodatkowego ogrzewania |
| F12 | Jednostka sterująca do magistrali CAN |
| F13 | Jednostka sterująca silnika |
| F14 | Zapłon |
| F15 | Sonda lambda;
Czujnik NOx; Przekaźnik pompy paliwa. |
| Przekaźnik układu świec żarowych | |
| F 16 | Centralna jednostka sterująca;
Prawy główny reflektor; Prawy tylny reflektor. |
| F17 | Klakson |
| F18 | Wzmacniacz do cyfrowego procesora dźwięku |
| F19 | Wycieraczka szyby przedniej |
| F20 | Zawór sterujący ciśnieniem paliwa |
| F21 | Sonda lambda |
| F22 | Włącznik pedału sprzęgła;
Włącznik pedału hamulca. |
| F23 | Pompa płynu chłodzącego |
| Elektrozawór sterujący ciśnieniem doładowania;
Zawór przełączający chłodnicy. |
|
| Pompa wysokiego ciśnienia paliwa | |
| F24 | Filtr z węglem aktywnym;
Zawór recyrkulacji spalin. |
| F25 | Jednostka sterująca ABS |
| F26 | Centralna jednostka sterująca;
Lewy główny reflektor; Lewy tylny reflektor. |
| F27 | System świec żarowych |
| F28 | Ogrzewanie szyby przedniej |
| F29 | Zasilanie wnętrza |
| F30 | Terminal Xa) |
| a) Aby nie rozładowywać niepotrzebnie akumulatora podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane. | |
Skrzynka bezpieczników w desce rozdzielczej
| Nr | Opis |
| 1 | Ogrzewanie wentylacji skrzyni biegów (silnik wysokoprężny) |
| Sterownik automatycznej skrzyni biegów DQ200 | |
| 2 | Urządzenie holownicze |
| 3 | Urządzenie holownicze |
| 4 | Zestaw wskaźników;
Dźwignia wycieraczek szyby przedniej; Dźwignia kierunkowskazów. |
| 5 | Dmuchawa powietrza do ogrzewania;
Wentylator chłodnicy; System klimatyzacji; Climatronic. |
| 6 | Wycieraczka tylnej szyby |
| 7 | Telefon |
| 8 | Urządzenie holownicze |
| 9 | Centralna jednostka sterująca;
Oświetlenie wewnętrzne; Tylne światło przeciwmgielne. |
| 10 | Czujnik deszczu;
Włącznik światła; Gniazdo diagnostyczne. |
| 11 | Światła zakrętowe z lewej strony |
| 12 | Światła zakrętowe z prawej strony |
| 13 | Radio, zmieniarka do mobilnej nawigacji |
| 14 | Urządzenie holownicze |
| 15 | Przełącznik światła |
| 16 | Podgrzewane dysze spryskiwaczy szyby przedniej |
| 17 | Jednostka sterująca do regulacji świateł i obrotu reflektorów |
| 18 | Gniazdo diagnostyczne;
Sterownik silnika; Czujnik hamulca. |
| 19 | Jednostka sterująca ABS, ESP;
Przełącznik kontroli ciśnienia powietrza w oponach; Jednostka sterująca wspomaganiem parkowania; Przełącznik trybu Offroad; Przycisk start / stop. |
| 20 | Przełącznik i jednostka sterująca poduszki powietrznej |
| 21 | WIV;
Światło postojowe; Przyciemniane lusterka; Czujnik ciśnienia; Przygotowanie do telefonu; Miernik masy powietrza. |
| 22 | Zestaw wskaźników;
Jednostka sterująca elektromechanicznego wspomagania kierownicy; Haldex. |
| 23 | Centralny zamek i pokrywa maski |
| 24 | Tylne okno elektryczne |
| 25 | Ogrzewanie tylnej szyby |
| Ogrzewanie tylnej szyby;
Dodatkowe ogrzewanie (ogrzewanie i wentylacja postojowa). |
|
| 26 | Gniazdo zasilania w bagażniku |
| 27 | Elektryczny dach przesuwno-uchylny;
Elektryczna roleta przeciwsłoneczna |
| 28 | Przekaźnik pompy paliwa;
Sterownik pompy paliwa; Zawory wtryskowe. |
| 29 | Szyba przednia |
| 30 | Zapalniczka przednia i tylna |
| 31 | System czyszczenia reflektorów |
| 32 | Ogrzewanie fotela przedniego;
Regulator ogrzewania fotela. |
| 33 | Ogrzewanie;
Klimatyzacja; Climatronic. |
| 34 | Alarm;
Zapasowy klakson. |
| 35 | Sterownik automatycznej skrzyni biegów DQ200 |
| 36 | Odtwarzacz DVD |
