Skoda Yeti (2016) – skrzynka bezpieczników
Skoda Yeti (2016) – schemat skrzynki bezpieczników
Rok produkcji: 2016.
Bezpiecznik zapalniczki (gniazdo zasilania) w Skodzie Yeti (2017) to bezpieczniki #26 (gniazdo zasilania w bagażniku) i #30 (zapalniczki przednie i tylne) w skrzynce bezpieczników w tablicy rozdzielczej.
| Kolor bezpiecznika | Ampery [A] |
|---|---|
| jasnobrązowy | 5 |
| ciemny brąz | 7,5 |
| czerwony | 10 |
| niebieski | 15 |
| żółty | 20 |
| biały | 25 |
| Zielony | 30 |
| Pomarańczowy | 40 |
| czerwony | 50 |
Skrzynka bezpieczników w desce rozdzielczej
| Nr | Opis |
| 1 | Ogrzewanie wentylacji skrzyni biegów
(silnik wysokoprężny); Sterownik automatycznej skrzyni biegów DSG. |
| 2 | Zaczep holowniczy – światło lewe |
| 3 | Zaczep holowniczy – światło prawe |
| 4 | Zestaw wskaźników;
Dźwignia wycieraczek szyby przedniej; Dźwignia kierunkowskazów; Kamera. |
| 5 | Dmuchawa powietrza do ogrzewania;
Wentylator chłodnicy; System klimatyzacji; Climatronic. |
| 6 | Wycieraczka tylnej szyby |
| 7 | Telefon |
| 8 | Zaczep holowniczy – styk w gnieździe |
| 9 | Oświetlenie wewnętrzne;
Tylne światło przeciwmgielne. |
| 10 | Czujnik deszczu;
Włącznik światła; Gniazdo diagnostyczne. |
| 11 | Światła zakrętowe z lewej strony |
| 12 | Światła zakrętowe z prawej strony |
| 13 | Radio, DVD |
| 14 | Centralna jednostka sterująca;
Jednostka sterująca silnikiem. |
| 15 | Przełącznik światła |
| 16 | Haldex |
| 17 | KESSY;
Blokada kierownicy. |
| 18 | Gniazdo diagnostyczne;
Sterownik silnika; czujnik hamulca; Haldex. |
| 19 | ABS;
ESP; Przełącznik kontroli ciśnienia powietrza w oponach; Pomoc w parkowaniu; Przełącznik trybu OFF ROAD; Przycisk START STOP. |
| 20 | Włącznik poduszki powietrznej |
| 21 | WIV;
Lampa tylna; Przyciemniane lusterko; Czujnik ciśnienia; Przygotowanie do telefonu; Czujnik przepływu powietrza; Jednostka sterująca do regulacji zasięgu i pochylenia reflektorów. |
| 22 | Zestaw wskaźników;
Elektromechaniczne wspomaganie kierownicy; Magistrala danych. |
| 23 | Centralny zamek i pokrywa maski |
| 24 | Tylne okno elektryczne |
| 25 | Ogrzewanie tylnej szyby;
Ogrzewanie postojowe i wentylacja. |
| 26 | Gniazdo zasilania w bagażniku |
| 27 | Okno panoramiczne –
dach przesuwno-uchylny, roleta elektryczna. |
| 28 | Pompa paliwa;
Wtryskiwacze; Ogrzewanie AdBlue®. |
| 29 | Szyba przednia |
| 30 | Zapalniczka przednia i tylna |
| 31 | System czyszczenia reflektorów |
| 32 | Ogrzewanie fotela przedniego;
Regulator ogrzewania fotela. |
| 33 | Ogrzewanie;
Klimatyzacja; Climatronic; Pilot do ogrzewania postojowego. |
| 34 | Alarm, zapasowy klakson |
| 35 | Automatyczna skrzynia biegów DSG |
| 36 | Hak holowniczy |

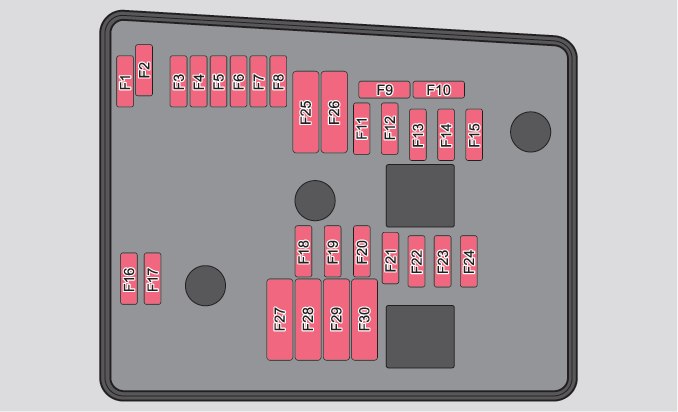

Skrzynka bezpieczników w komorze silnika
| Nr | Opis |
| F1 | Nie przypisano |
| F2 | Automatyczna skrzynia biegów |
| F3 | Moduł danych akumulatora |
| F4 | ABS |
| F5 | Automatyczna skrzynia biegów |
| F6 | Nie przypisano |
| F7 | Zacisk zasilający 15, rozrusznik |
| F8 | Radio, zestaw wskaźników, telefon |
| F9 | Nie przypisano |
| F10 | Jednostka sterująca silnika |
| F11 | Dodatkowe ogrzewanie i wentylacja |
| F12 | Databus |
| F13 | Jednostka sterująca silnika |
| F14 | Zapłon |
| F15 | Sonda lambda;
Pompa paliwa; Układ świec żarowych. |
| F 16 | Jednostka sterująca napięciem pojazdu;
Prawy reflektor; Prawe światło tylne. |
| F17 | Klakson |
| F18 | Wzmacniacz do cyfrowego procesora dźwięku |
| F19 | Wycieraczki |
| F20 | Zawór sterujący ciśnieniem paliwa;
Pompa wysokiego ciśnienia. |
| F21 | Sonda lambda |
| F22 | Włącznik pedału sprzęgła;
Włącznik pedału hamulca. |
| F23 | Pompa płynu chłodzącego;
Zawór elektromagnetyczny do regulacji ciśnienia doładowania; Zawór przełączający chłodnicy; Wysokociśnieniowa pompa paliwowa. |
| F24 | Filtr z węglem aktywnym;
Zawór recyrkulacji spalin; Wentylator chłodnicy. |
| F25 | ABS |
| F26 | Jednostka sterująca napięciem pojazdu;
Lewy reflektor; Lewe światło tylne. |
| F27 | System świec żarowych |
| F28 | Ogrzewanie szyby przedniej |
| F29 | Zasilanie do wewnętrznego nośnika bezpieczników |
| F30 | Terminal Xa) |
| a) Aby nie rozładowywać niepotrzebnie akumulatora
