Peugeot Expert Tepee (2008-2016) – skrzynka bezpieczników

Peugeot Expert Tepee (2008-2016) – schemat skrzynki bezpieczników

Rok produkcji: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie Expert Tepee (2008-2016) to bezpiecznik 9 w skrzynce bezpiecznikowej na desce rozdzielczej.

Bezpieczniki w desce rozdzielczej po prawej stronie

Peugeot Expert – bezpieczniki – deska rozdzielcza
Nr Amp [A] Opis
1 15 Tylna wycieraczka
2 Nieużywany
3 5 Jednostka sterująca poduszką powietrzną
4 10 Czujnik kąta kierownicy;

Gniazdo diagnostyczne;

Czujnik ESP;

Wentylacja ręczna;

Przełącznik sprzęgła;

Wysokość wiązki reflektorów;

Pompa filtra cząstek stałych.

5 30 Lusterka elektryczne;

Silnik szyby pasażera.

6 30 Zasilanie przednich szyb elektrycznych
7 5 Dodatkowe światła i

oświetlenie schowka na rękawiczki

8 20 Wielofunkcyjny wyświetlacz;

Syrena alarmowa;

Sprzęt audio;

Zmieniarka CD,

Audio/telefon;

Skrzynka bezpieczników przyczepy

(akcesoria).

9 10 Gniazdo akcesoriów rzędu 2
10 30 Korektor wysokości jazdy z tyłu;

Przełącznik kierownicy;

Tablica przyrządów.

11 15 Gniazdo diagnostyczne;

Wyłącznik zapłonu.

12 15 Zestaw głośnomówiący;

jednostka sterująca poduszką powietrzną;

jednostka sterująca

wspomaganiem parkowania.

13 5 Skrzynka bezpieczników silnika;

Skrzynka bezpieczników przyczepy.

14 15 Czujnik deszczu;

Wentylacja tylna;

Klimatyzacja automatyczna;

Tablica przyrządów.

15 30 Blokowanie zamków
16 Nieużywany
17 40 Podgrzewana tylna szyba;

Podgrzewane lusterka*.

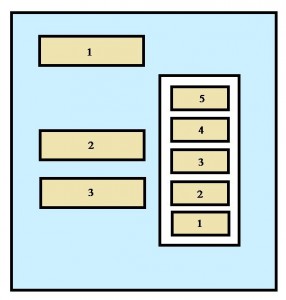

Bezpieczniki w przedziale pasażerskim

Peugeot Expert – bezpieczniki – przedział pasażerski
Nr Amp [A] Opis
1 30 Podgrzewane siedzenia
2 20 Gniazdo 12 V. rzędu 3
3 40/50 Skrzynka bezpieczników przyczepy

(akcesoria).

4 Nieużywany
36 15 Zamki do drzwi na zawiasach
37 10 Zamki do drzwi na zawiasach
38 20 Tylna wycieraczka drzwi uchylnych
39 10 Wentylacja z tyłu
40 5 Składane lusterka

Bezpieczniki pod maską

Peugeot Expert mk2 – pod maską
Nr Amp [A] Opis
1 20 Sterownik silnika;

Układy zasilania paliwem i powietrzem;

Montaż wentylatora.

2 15 Klakson
3 10 Pompa spryskiwacza przedniego i tylnego
4 20 Pompa spryskiwacza reflektorów
5 15 System zasilania paliwem
6 10 Wspomaganie kierownicy;

Dodatkowy przełącznik pedału hamulca.

7 10 Układ hamulcowy (ABS/ESP)
8 20 Sterowanie rozrusznikiem
9 10 Główny wyłącznik pedału hamulca
10 40 Systemy zasilania paliwem i powietrza;

Systemy kontroli emisji.

11 40 Wentylacja z przodu
12 30 Wycieraczki
13 40 Wbudowany interfejs systemowy
14 30 Nieużywany
