Peugeot Expert (2004) – skrzynka bezpieczników

Peugeot Expert (2004) – schemat skrzynki bezpieczników

Rok produkcji: 2004.


Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie Expert (2004) to bezpiecznik 23 w skrzynce bezpiecznikowej na desce rozdzielczej.

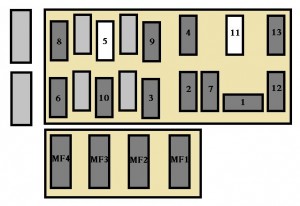

Skrzynka bezpieczników w komorze silnika

Peugeot Expert – bezpieczniki – komora silnika
Nr Amp [A] Opis
1 20 Pompa paliwowa
2 10 Światło mijania prawe
3 10 Światło mijania lewe
4 Nieużywany
5 Bocznica
6 10 Immobilizer silnika
7 10 Czujnik katalizatora
8 20 Hak holowniczy
9 25 Zespół wentylatora 1-120 W.
30 Zespół wentylatora 1-180 W.
10 15 Światła przeciwmgielne
11 Nieużywany
12 10 Lewa belka główna
13 10 Prawe światło drogowe
MF1 70 Przekaźnik pracy silnika
MF2 70 Jednostka sterująca ABS;

Włącznik zapłonu.

MF3 30 Dmuchawa powietrza;


Klimatyzacja.

MF4 30 Montaż wentylatora

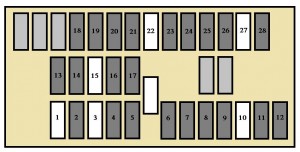

Skrzynka bezpieczników konsoli

Peugeot Expert – bezpieczniki – deska rozdzielcza
Nr Amp [A] Opis
1 Nieużywany
2 10 Gniazdo diagnostyczne;

Jednostka sterująca ABS;

Światła cofania;

Podgrzewane lusterka.

3 Nieużywany
4 5 Tablica przyrządów;

Brzęczyk nadmiernej prędkości;

Czujnik prędkości;

Czujnik obecności wody

w filtrze oleju napędowego.

5 15 Tempomat;

Wyłącznik hamulca;

Wyłącznik sprzęgła;

Światła hamowania.

6 5 Oświetlenie wewnętrzne;

Tablica przyrządów;

Sprzęt audio.

7 30 Ogrzewana tylna szyba
8 30 Jednostka ochrony przedziału pasażerskiego
9 5 Jednostka ochrony przedziału pasażerskiego
10 Nieużywany
11 5 Przekaźnik zespołu wentylatora;

Przekaźnik sprężarki.

12 10 Elektryczne szyby;

Przekaźnik dmuchawy powietrza;

Włącznik ogrzewania tylnej szyby;

Klimatyzacja;

Presostat.

13 15 Światła awaryjne
14 30 Elektryczne szyby
15 Nieużywany
16 Nieużywany
17 20 Róg
18 20 Tylne światło przeciwmgielne
19 5 Tempomat;

Włączone światła brzęczyka;

Oświetlenie tablicy przyrządów;

Sprzęt audio;

Włącznik ogrzewania tylnej szyby;

Włącznik świateł awaryjnych;

Panel sterowania klimatyzacją.

20 5 Przełącznik regulacji wysokości reflektorów;

Światła pozycyjne przednie

lewe i prawe przednie.

21 5 Tylne lewe i tylne prawe światła pozycyjne;

Oświetlenie tablicy rejestracyjnej.

22 Nieużywany
23 20 Zapalniczka
24 10 Sprzęt audio
25 10 Światła na brzęczyku;

Elektryczne lusterka;

Kierunkowskazy.

26 30 Zegar wycieraczek szyby przedniej;

Wycieraczki szyby przedniej;

Pompa spryskiwacza i spryskiwacza.

27 Nieużywany
28 5 Tablica przyrządów;

Przekaźnik podnośników szyb.
