Peugeot Expert VU (2016) – skrzynka bezpieczników
Peugeot Expert VU (2016) – schemat skrzynki bezpieczników
Rok produkcji: 2016.
Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie Expert VU (2016) to bezpiecznik F32 w skrzynce bezpiecznikowej w schowku.
Bezpieczniki za schowkiem

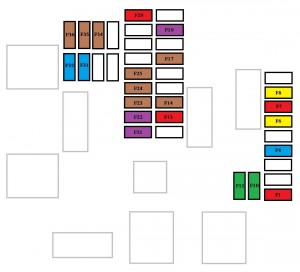

Wersja 1 (Eco)
| Nr | Amp [A] | Opis |
| F1 | 10 | Elektryczne wspomaganie kierownicy;
Wyłącznik sprzęgła. |
| F4 | 15 | Klakson |
| F5 | 20 | Pompa spryskiwacza przedniej/tylnej szyby |
| F6 | 20 | Pompa spryskiwacza przedniej/tylnej szyby |
| F7 | 10 | Tylne gniazdo akcesoriów 12 V. |
| F8 | 20 | Pojedyncze lub podwójne tylne wycieraczki |
| F10 | 30 | Zamki zewnętrzne i wewnętrzne
z przodu i z tyłu |
| F11 | ||
| F13 | 10 | Sterowanie klimatyzacją z przodu;
Sterowanie systemem audio; Dźwignia zmiany biegów; Wyświetlacz przezierny. |
| F14 | 5 | Połączenia alarmowe i pomoc |
| F17 | 5 | Tablica przyrządów |
| F19 | 3 | Sterowanie zamontowane na kierownicy |
| F21 | 3 | System „bezkluczykowego otwierania i
uruchamiania pojazdu” lub wyłącznik zapłonu. |
| F22 | 3 | Czujnik deszczu i słońca,
Wielofunkcyjna kamera wykrywająca. |
| F23 | 5 | Zapięty pas bezpieczeństwa lub
niezapięty ekran wyświetlacza. |
| F24 | 5 | Ekran dotykowy;
kamera cofania i czujniki parkowania. |
| F25 | 5 | Poduszki powietrzne |
| F29 | 20 | System audio;
Ekran dotykowy; Odtwarzacz CD; Nawigacja. |
| F31 | 15 | System audio (akumulator +) |
| F32 | 15 | Przednie gniazdo akcesoriów 12 V. |
| F34 | 5 | System monitorowania martwego pola;
Sterowanie elektryczne lusterek bocznych. |
| F35 | 5 | Podgrzewane dysze spryskiwaczy;
Regulacja wysokości wiązki reflektorów. |
| F36 | 5 | Ładowarka do latarki;
Tylna lampka sufitowa. |

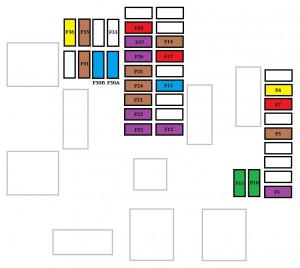

Wersja 2 (pełna)
| Nr | Amp [A] | Opis |
| F1 | 3 | System „bezkluczykowego otwierania i
uruchamiania pojazdu” lub wyłącznik zapłonu |
| F5 | 5 | Ekran dotykowy, kamera cofania i
czujniki parkowania |
| F7 | 10 | Tylne elementy sterujące klimatyzacją:
Wzmacniacz Hi-Fi. |
| F8 | 20 | Wycieraczka tylna pojedyncza lub podwójna |
| F10 | 30 | Zamki zewnętrzne i wewnętrzne z przodu/z tyłu |
| F11 | ||
| F12 | 3 | Alarm |
| F17 | 10 | Tylne gniazdo akcesoriów 12 V. |
| F18 | 5 | Połączenia alarmowe i pomoc |
| F21 | 3 | Ładowarka do latarki;
Tylna lampka sufitowa. |
| F22 | 3 | Lampka schowka na rękawiczki;
Tylne lampki sufitowe. |
| F23 | 5 | System monitorowania martwego pola:
Sterowanie elektryczne lusterek bocznych. |
| F24 | 5 | Sterowanie zamontowane na kierownicy |
| F25 | 5 | Regulacja wysokości wiązki świateł drogowych |
| F26 | 3 | Zapięty pas bezpieczeństwa |
| F27 | 3 | Czujnik deszczu i słońca.
Wielofunkcyjna kamera wykrywająca. |
| F28 | 10 | Sterowanie klimatyzacją z przodu;
Sterowanie radiem; Dźwignia zmiany biegów; Wyświetlacz przezierny. |
| F30A
lub B |
15 | System audio (akumulator+) |
| F31 | 5 | Poduszki powietrzne |
| F33 | 15 | Przednie gniazdo akcesoriów 12 V. |
| F35 | 5 | Tablica przyrządów |
| F36 | 20 | System audio;
Ekran dotykowy; Odtwarzacz CD; Nawigacja. |
Bezpieczniki komory silnika
| Nr | Amp [A] | Opis |
| F12 | 5 | Podgrzewane dysze spryskiwaczy |
| F14 | 25 | Pompa spryskiwacza przedniej i tylnej szyby |
| F15 | 5 | Radar przedni i hamowanie awaryjne;
Elektryczne wspomaganie kierownicy. |
| F17 | 10 | Wbudowany interfejs systemowy |
| F19 | 30 | Silnik wycieraczki przedniej |
| F20 | 15 | Pompa spryskiwacza przedniej i tylnej szyby |
| F21 | 20 | Pompa spryskiwacza reflektorów |
| F22 | 15 | Klakson |
| F23 | 15 | Światło drogowe prawe |
| F24 | 15 | Światło drogowe lewe |
