Peugeot Expert VU (2013-2015) – skrzynka bezpieczników

Peugeot Expert VU (2013-2015) – schemat skrzynki bezpieczników

Rok produkcji: 2013, 2014, 2015.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie Expert VU (2013-2015) to bezpiecznik 45 w skrzynce bezpiecznikowej

Bezpieczniki w desce rozdzielczej po prawej stronie

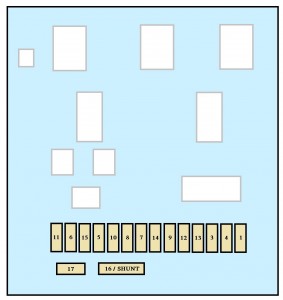

Peugeot Expert – bezpieczniki – deska rozdzielcza
Nr Amp [A] Opis
1 15 Tylna wycieraczka
2 Nieużywany
3 5 Jednostka sterująca poduszką powietrzną
4 10 Czujnik kąta kierownicy;

Gniazdo diagnostyczne;

Czujnik ESP;

Wentylacja ręczna;

Przełącznik sprzęgła;

Wysokość wiązki reflektorów;

Pompa filtra cząstek stałych.

5 30 Lusterka elektryczne;

Silnik szyby pasażera.

6 30 Zasilanie przednich szyb elektrycznych
7 5 Dodatkowe światła i

oświetlenie schowka na rękawiczki

8 20 Wyświetlacz wielofunkcyjny;

Syrena alarmowa;

Sprzęt audio;

Zmieniarka płyt kompaktowych;

Audio / telefon;

skrzynka bezpieczników przyczepy (akcesoria);

Konstruktor nadwozi/jednostka

modyfikująca pojazd (platforma z kabiną).

9 10 Zapalniczka;

Gniazdo akcesoriów do przestrzeni ładunkowej.

10 30 Korektor wysokości jazdy z tyłu;

Przełącznik kierownicy;

Tablica przyrządów.

11 15 Gniazdo diagnostyczne;

Wyłącznik zapłonu.

12 15 Zestaw głośnomówiący;

Jednostka sterująca poduszką powietrzną;

Jednostka sterująca

wspomaganiem parkowania.

13 5 Skrzynka bezpieczników silnika;

Skrzynka bezpieczników przyczepy.

14 15 Czujnik deszczu;

Wentylacja tylna;

Klimatyzacja automatyczna;

Tablica przyrządów.

15 30 Blokowanie drzwi
16 Nieużywany
17 40 Podgrzewana tylna szyba;

Podgrzewane lusterka.

10 Tylko podgrzewane lustra

Bezpieczniki w przedziale pasażerskim

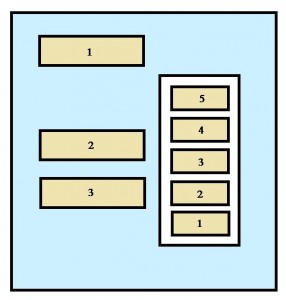

Peugeot Expert – bezpieczniki – przedział pasażerski
Nr Amp [A] Opis
1 30 Podgrzewane siedzenia
2 Nieużywany
20 Stan baterii jednostki ładowania
3 40/50 Skrzynka bezpieczników przyczepy

(akcesoria);

Producent nadwozi;

Moduł modyfikujący pojazd

(platforma z kabiną).

4 Nieużywany
36 15 Zamki do drzwi na zawiasach
37 10 Zamki do drzwi na zawiasach
38 20 Tylna wycieraczka drzwi uchylnych
39 Nieużywany
40 5 Składane lusterka boczne

Bezpieczniki pod maską

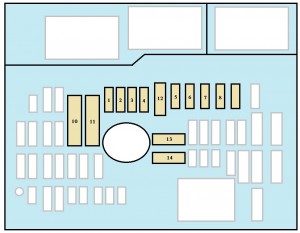

Peugeot Expert – pod maską
Nr Amp [A] Opis
1 20 Sterownik silnika;

Układy zasilania paliwem i powietrzem;

Montaż wentylatora.

2 15 Klakson
3 10 Pompa spryskiwacza przedniego i tylnego
4 20 Pompa spryskiwacza reflektorów
5 15 System zasilania paliwem
6 10 Wspomaganie kierownicy;

Dodatkowy przełącznik pedału hamulca.

7 10 Układ hamulcowy (ABS/ESP)
8 20 Sterowanie rozrusznikiem
9 10 Główny wyłącznik pedału hamulca
10 40 Systemy zasilania paliwem i powietrza;

Systemy kontroli emisji.

11 40 Wentylacja z przodu
12 30 Wycieraczki
13 40 Wbudowany interfejs systemowy
14 30 Nieużywany

Holowanie / hak holowniczy / konstruktorzy nadwozi / bezpiecznik kabiny platformy

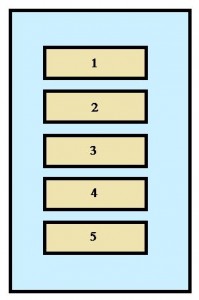

Peugeot Expert – bezpieczniki – hak holowniczy
Nr Amp [A] Opis
1 15 Nieużywany
2 15 Przekaźnik zapłonu i opcjonalny generator
3 15 Zasilanie przyczepy 12 V.
4 15 Stałe dostawy modyfikatorów pojazdów
5 10 Światła awaryjne
