Peugeot 607 (1999-2004) – skrzynka bezpieczników
Peugeot 607 (1999-2004) – schemat skrzynki bezpieczników
Rok produkcji: 1999, 2000, 2001, 2002, 2003, 2004.
Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 607 (1999-2004) to bezpiecznik F10 w skrzynce bezpiecznikowej na desce rozdzielczej.

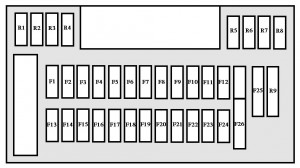

Skrzynka bezpieczników w przedziale pasażerskim – BSI
| Nr | Amp [A] | Opis |
| R | – | Zapasowe bezpieczniki |
| F1 | 30 | Ryglowanie, superzamek |
| F2 | 20 | Wzmacniacz radiowy |
| F3 | 30 | Spryskiwacz szyby przedniej |
| F4 | 30 | Przełączniki tylnej szyby na tylnych drzwiach |
| F5 | 15 | Elektroniczny immobiliser;
ekran monochromatyczny; Ekran kolorowy; Tablica przyrządów; Sterownik klimatyzacji; System audio/telefon. |
| F6 | 10 | Tylne prawe światło stopu |
| F7 | 10 | Przełączniki;
Oświetlenie tylnych lampek; Przednie oświetlenie sufitowe; Tylne oświetlenie sufitowe; Tylne oświetlenie; Oświetlenie tablicy rejestracyjnej; Regulacja wysokości reflektorów. |
| F8 | 10 | Złącze diagnostyczne;
Jednostka sterująca regulacją wysokości reflektorów; Odbiornik blokujący HF; Czujnik temperatury powietrza w kabinie pasażerskiej; Odbiornik zbyt niskiego ciśnienia w oponach HF. |
| F9 | 20 | Spryskiwacz reflektorów |
| F10 | 20 | Oświetlenie schowka podręcznego;
Zapalniczka przednia; Dodatkowe oświetlenie przednie i tylne; Elektrochromatyczne lusterko wewnętrzne; Elektryczne lusterka zewnętrzne. |
| F11 | 5 | Jednostka sterująca do automatycznego
włączania reflektorów; Jednostka sterująca poduszkami powietrznymi; Przekaźnik bezpieczeństwa do automatycznego włączania reflektorów. |
| F12 | 30 | Przełączniki tylnej szyby na podkładce kierowcy,
tylne szyby |
| F13 | 30 | Wycieraczki |
| F14 | 15 | Nieużywany |
| F15 | 15 | Sterowanie na drzwiach |
| F 16 | 15 | Zapalniczka tylna |
| F17 | 5 | Podgrzewane lusterka zewnętrzne |
| F18 | 15 | Tylne lewe światło stop;
Dodatkowe światło stop. |
| F19 | 10 | Jednostka sterująca wspomaganiem
parkowania; Jednostka sterująca nawigacją. |
| F20 | 15 | Syrena alarmowa,
Jednostka sterująca z ekranem monochromatycznym lub kolorowym, Odbiornik HF, System audio/telefon, Jednostka sterująca nawigacją monochromatyczną lub kolorową, Jednostka sterująca dodatkiem oleju napędowego. |
| F21 | 15 | Złącze Dignostic;
Gniazdo przyczepy kempingowej; Przekaźnik świateł bocznych przyczepy. |
| F22 | 15 | Jednostka sterująca dodatkiem do
silników wysokoprężnych; jednostka sterująca pamięcią siedzenia kierowcy; Sterowani – drzwi kierowcy; Sterowanie – drzwi pasażera. |
| F23 | 30 | Okno kierowcy;
Okno pasażera; Automatyczne cofanie szyberdachu; Przełącznik okna pasażera na podkładce drzwi kierowcy. |
| F24 | 10 | Tylne światło przeciwmgielne |
| F25 | 40 | Bocznik PARC |
| F26 | 40 | Podgrzewany tylny ekran;
Radiowy wzmacniacz antenowy. |
| R1 – R10 | – | Zapasowe bezpieczniki |
Bezpieczniki komory silnika
| Nr | Amp [A] | Opis |
| MF1 | 70 | Wbudowany interfejs systemów
(podgrzewana tylna szyba; podgrzewane lusterka zewnętrzne; wycieraczka szyby przedniej; spryskiwacz szyby; spryskiwacz reflektorów). |
| MF2 | 50 | Wentylator |
| MF3 | 50 | Silnik pompy ESP |
| 60 | Jednostka hydrauliczna ABS | |
| MF4 | 40 | Dmuchawa klimatyzacji |
| F5 | 20 | Klakson, przekaźnik sterujący klaksonu |
| F6 | 20 | Podgrzewane fotele przednie i tylne lewe |
| F7 | 20 | Podgrzewane siedzenia prawe przednie i tylne |
| MF8 | 70 | Wbudowany interfejs systemowy |
| MF9 | 30 | Elektryczny fotel pasażera |
| MF10 | 20 | Automatyczna jednostka sterująca
oświetleniem reflektorów. |
| MF11 | 50 | Wbudowany interfejs systemowy |
| MF12 | 70 | Zasilanie zapłonu
(+ ve akcesoria/zapłon sterowany + ve). |
| MF13 | 20 | Automatyczna jednostka sterująca
oświetleniem reflektorów. |
| F14 | 15 | Podwójne zasilanie przekaźnika wtrysku |
| MF15 | – | Nieużywany |
| MF16 | – | Nieużywany |
| MF17 | 30 | Jednostka hydrauliczna ESP |
| F18 | 30 | Zasilanie zapłonu (+ rozrusznik) |
| F19 | 20 | Jednostka sterująca zmiennym zawieszeniem |
| F20 | 10 | Przekaźnik zespołu wentylatora;
Wyłącznik bezpieczeństwa tempomatu; Wyłącznik ręcznej skrzyni biegów; Włącznik świateł cofania ręcznej skrzyni biegów lub wyłącznik wielofunkcyjny automatycznej skrzyni biegów; Automatyczny sterownik oświetlenia reflektorów; Czujnik prędkości pojazdu; Czujnik poziomu płynu chłodzącego; Czujnik wody w oleju napędowym; Sterownik wyłącznika mocy przekaźnik. |
| F21 | 5 | Sterownik automatycznej skrzyni biegów;
Przełącznik wielofunkcyjny automatycznej skrzyni biegów. |
| F22 | 25 | Jednostka sterująca ESP |
| F23 | 15 | Ogrzewanie na olej napędowy |
| F24 | 5 | Jednostka sterująca silnika;
Podwójna jednostka sterująca. |
| F25 | 15 | Pompa paliwowa |
| F26 | 30 | Jednostka sterująca pamięcią fotela kierowcy |
| F27 | 10 | Podwójne zasilanie przekaźnika wtrysku |
| F28 | 30 | Rezystor odladzający obudowę przepustnicy;
Zawór elektromagnetyczny pilota wlotowego; Przepływomierz; Pompa wtryskowa dezaktywatora tłoka; Ogrzewanie oleju. |
| F29 | 30 | Pompa powietrza;
Sterownik dodatku do oleju napędowego; Wtryskiwacz dodatku do oleju napędowego. |
| F30 | – | Nieużywany |
| F31 | 5 | Automatyczna blokada zmiany biegów |
| F32 | 10 | Jednostka sterująca ESP lub ABS |
| F33 | 15 | Sterownik automatycznej skrzyni biegów;
Przełącznik wielofunkcyjny automatycznej skrzyni biegów (z wyjątkiem świateł cofania); Sekwencyjne sterowanie automatyczną skrzynią biegów. |
| F34 | 5 | Czujniki tlenu;
Elektrozawór recyrkulacji spalin; Elektrozawór przepustnicy recyrkulacji spalin; Elektrozawór regulacji ciśnienia turbo. |
