Peugeot 607 (2006) – skrzynka bezpieczników

Peugeot 607 (2006) – schemat skrzynki bezpieczników

Rok produkcji: 2006.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 607 (2006) to bezpiecznik F9 w skrzynce bezpiecznikowej na desce rozdzielczej.

Bezpieczniki na desce rozdzielczej

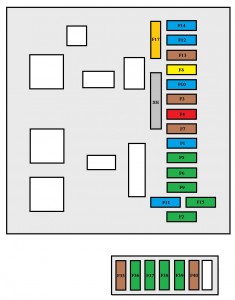

Peugeot 607 – bezpieczniki – tablica rozdzielcza
Nr Amp [A] Opis
F31 5 Prawe światło stopu
F32 5 Lewe światło stopu
F33 5 Trzecie światło stop
F34 5 Zasilanie audio/telefoniczne
F35 5 Jednostka sterująca wykrywaniem

zbyt niskiego ciśnienia w oponach;

Zmieniarka CD.

F36 30 Przekaźnik siedzenia pasażera
F37 30 Podgrzewane siedzenia

pasażera i tylne prawe.

F38 30 Podgrzewane siedzenia kierowcy

i tylne lewe.

F39 30 Przekaźnik siedzenia kierowcy
F40 5 Gniazdo diagnostyczne



Nr Amp [A] Opis
F1 15 Pompa spryskiwacza przedniego i

czujnik poziomu płynu spryskiwacza

F2 30 Zablokowana i zakleszczona ziemia
F3 5 Poduszki powietrzne
F4 10 Wyłącznik sprzęgła, przełącznik

dwufunkcyjny hamulca;

Złącze diagnostyczne;

Czujnik ESP;

Zespół poduszek powietrznych i

napinaczy;

Przekaźnik BCP3 klimatyzacji;

Lusterko elektrochromatyczne.

F5 30 Elektryczne szyby przednie i

zasilanie szyberdachu.

F6 30 Zasilanie tylnych szyb elektrycznych
F7 5 Przełącznik ośw. schowka;

Dodatkowe oświetlenie;

Lampki do czytania mapy;

Lusterko dodatkowe.

F8 20 Zasilanie wyświetlacza wielofunkcyjnego;

Sterowanie kierownicą;

Syrena alarmowa;

Dodatkowa skrzynka

bezpieczników przyczepy.

F9 30 Zapalniczki przednie i tylne (maks. 100 W)
F10 15 Zasilanie jednostki sterującej

zbiornika dodatku.

F11 15 Sterownik automatycznej skrzyni biegów,

przełącznik wyboru pozycji

automatycznej skrzyni biegów,

wyłącznik zapłonu

F12 15 Zasilanie skrzynki bezpieczników

przyczepy;

Zestaw głośnomówiący;

Przekaźnik siedzeń;

Moduł pamięci siedzenia;

Czujnik deszczu i jasności.

F13 5 Zasilanie skrzynki bezpieczników silnika,

zasilanie regulacji reflektorów

F14 15 Zasilanie jednostki sterującej

wspomaganiem parkowania;

Przełącznik regulacji reflektorów;

Tablica przyrządów;

Klimatyzacja;

Poduszki powietrzne i zespół napinaczy.

F15 30 Zasilanie zamków
F17 40 Podgrzewana tylna szyba i

podgrzewane lusterka.

Bezpieczniki komory silnika

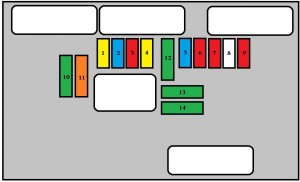

Peugeot 607 – bezpieczniki – silnik – komora
Nr Amp [A] Opis
F1 20 Sterowanie przekaźnikiem

zespołu wentylatora;

Przekaźnik mocy jednostki

sterującej silnika.

F2 15 Klakson
F3 10 Wycieraczka do spryskiwaczy

z przodu i z tyłu.

F4 20 Spryskiwacz reflektorów
F5 15 Pompa paliwa i zawór

elektromagnetyczny

opróżniania kanistra.

F6 10 Wspomaganie kierownicy;

Sterownik zawieszenia;

Automatyczna skrzynia biegów.

F7 10 Jednostka sterująca silnika;

Jednostka sterująca ESP.

F8 15 Cewka rozrusznika
F9 10 Czujnik poziomu;

ogrzewanie kabiny (HDI);

wyłącznik.

F10 30 Siłowniki sterujące pracą silnika

(cewka zapłonowa,

elektrozawory,

czujniki tlenu,

jednostki sterujące,

wtryskiwacze).

F11 40 Przekaźnik dmuchawy

klimatyzacji.

F12 30 Przekaźnik wycieraczek

szyby przedniej.

F13 40 Wbudowane zasilanie

interfejsu systemu

(zapłon dodatni).

F14 30 Pompa powietrza (benzyna)
