Peugeot 607 (2009) – skrzynka bezpieczników

Peugeot 607 (2009) – schemat skrzynki bezpieczników

Rok produkcji: 2009.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 607 (2009) to bezpiecznik F9 w skrzynce bezpiecznikowej na desce rozdzielczej.

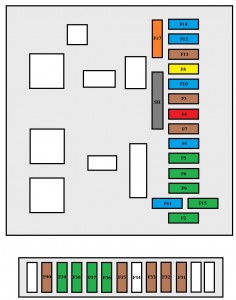

Bezpieczniki na desce rozdzielczej

Peugeot 607 – bezpieczniki – deska rozdzielcza
Nr Amp [A] Opis
F31 5 Prawe światło stopu
F32 5 Lewe światło stopu
F33 5 Trzecie światło stop
F34 5 Nieużywany
F35 5 Jednostka sterująca wykrywaniem

zbyt niskiego ciśnienia w oponach;

Zmieniarka CD.

F36 30 Przekaźnik siedzenia pasażera
F37 30 Podgrzewane siedzenia pasażera i

tylne prawe.

F38 30 Podgrzewane siedzenia kierowcy i

tylne lewe.

F39 30 Przekaźnik siedzenia kierowcy
F40 5 Gniazdo diagnostyczne



Nr Amp [A] Opis
F1 15 Pompa spryskiwacza przedniego i

czujnik poziomu płynu spryskiwacza.

F2 30 Zablokowana i zakleszczona ziemia
F3 5 Poduszki powietrzne
F4 10 Włącznik sprzęgła;

Wyłącznik dwufunkcyjny hamulca;

Złącze diagnostyczne;

Czujnik ESP;

Lusterko elektrochromatyczne.

F5 30 Elektryczne szyby przednie i

zasilanie szyberdachu.

F6 30 Zasilanie tylnych szyb elektrycznych
F7 5 Włącznik schowka na rękawiczki;

Dodatkowe oświetlenie;

Lampki do czytania mapy;

Dodatkowe lusterko.

F8 20 Zasilanie wyświetlacza wielofunkcyjnego;

Sterowanie kierownicą;

Syrena alarmowa;

Zasilanie skrzynki bezpieczników przyczepy;

Audio RD4;

RT4 GPS audio/telefon;

Elektryczne lusterko i sterowanie

elektrycznymi szybami przednimi i tylnymi.

F9 30 Zapalniczki przednie i tylne (maks. 100 W)
F10 15 Zasilanie jednostki sterującej

zbiornika dodatku.

F11 15 Sterownik automatycznej skrzyni biegów;

Przełącznik wyboru pozycji

automatycznej skrzyni biegów;

Wyłącznik zapłonu.

F12 15 Zasilanie skrzynki bezpieczników przyczepy;

Zestaw głośnomówiący;

Przekaźnik siedzeń;

Moduł pamięci siedzenia;

Czujnik deszczu i jasności.

F13 5 Zasilanie skrzynki bezpieczników silnika
F14 15 Zasilanie jednostki sterującej

wspomaganiem parkowania;

Przełącznik regulacji reflektorów;

Tablica przyrządów, klimatyzacja;

Poduszki powietrzne i zespół napinaczy.

F15 30 Zasilanie zamków
F17 40 Podgrzewana tylna szyba i

podgrzewane lusterka.

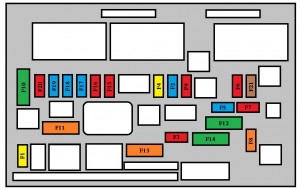

Bezpieczniki komory silnika

Peugeot 607 – bezpieczniki – komora silnika
Nr Amp [A] Opis
F1 20 Jednostka sterująca silnika
F2 15 Klakson
F3 10 Tylna roleta elektryczna
F4 20 Spryskiwacz reflektorów
F5 15 Pompa paliwa

(z wyjątkiem 2-litrowego HDI 16 V);

podgrzewacz oleju napędowego

(2-litrowy HDI 16 V);

turbosprężarka i jednostka wstępnego

podgrzewania oleju napędowego

(2,7 litra HDI 24 V).

F6 10 Wspomaganie kierownicy;

Sterownik zawieszenia;

Automatyczna skrzynia biegów;

Automatyczna regulacja reflektorów.

F7 10 Jednostka sterująca ESP
F8 15 Cewka rozrusznika
F9 10 Czujnik poziomu płynu chłodzącego;

Ogrzewanie kabiny (HDI);

Wyłącznik STOP.

F10 30 Aktuatory sterowania silnikiem

(wtryskiwacze, cewka zapłonowa,

elektrozawory, czujniki tlenu).

F11 40 Przekaźnik dmuchawy klimatyzacji
F12 30 Przekaźnik wycieraczek
F13 40 Zasilanie interfejsu

wbudowanych systemów

(zapłon dodatni).

F14 30 Pompa powietrza
F15 10 Światło drogowe prawe
F 16 10 Światło drogowe lewe
F17 15 Reflektor mijania lewy
F18 15 Światło mijania prawe
F19 15 Nagrzewnica olejowa (2 litry HDI 16 V);

Zawór elektromagnetyczny ogrzewania

powietrza wlotowego (2 litry HDI 16 V);

Czujnik przepływu powietrza

(2 litry HDI 16 V i 2,7 litra V6 HDI 24 V);

Czujnik tlenu.

F20 10 Czujnik wody w oleju napędowym

(2 litry HDI 16V);

Pompa wtryskowa

(2,7 litra V6 HDI 24V);

Elektrozawór regulacji turbo

(2 litry HDI 16V).

F21 10 Sterowanie przekaźnikiem

zespołu wentylatora;

Dodatkowy zespół wentylatora

(2,7 litra V6 HDI 24 V).
