Peugeot Partner VU (2008-2011) – skrzynka bezpieczników

Peugeot Partner VU (2008-2011) – schemat skrzynki bezpieczników

Rok produkcji: 2008, 2009, 2010, 2011.


Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie Partner VU (2008-2011) to bezpiecznik 9 w skrzynce bezpiecznikowej na desce rozdzielczej.

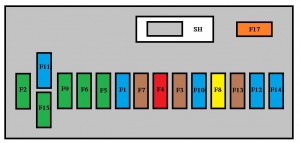

Bezpieczniki konsoli

Peugeot Partner – bezpieczniki – deska rozdzielcza
Nr Amp [A] Opis
1 15 Tylna wycieraczka
2 Zapasowy
3 5 Poduszka powietrzna
4 10 Klimatyzacja;

Gniazdo diagnostyczne;


Sterowanie lusterkami;

Wiązka reflektorów.

5 30 Elektryczne szyby
6 30 Zamki
7 5 Tylne oświetlenie sufitowe;

Przednie lampki do czytania mapy;

Konsola dachowa.

8 20 Sprzęt audio;

Zmieniarka CD;

Wyświetlacz,

Wykrywanie niskiego ciśnienia w oponach;

Alarm i syrena.

9 30 Gniazdo 12 V z przodu i z tyłu
10 15 Kolumna centralna
11 15 Stacyjka niskoprądowa
12 15 Czujnik deszczu i jasności;

Poduszka powietrzna.

13 5 Tablica przyrządów
14 15 Pomoc w parkowaniu;

Automatyczne sterowanie klimatyzacją;

Zestaw głośnomówiący.

15 30 Zamki
16 Zapasowy
17 40 Odmrażanie tylnej szyby/lusterek

Bezpieczniki w przedziale pasażerskim

Peugeot Partner – bezpieczniki – przedział pasażerski
Nr Amp [A] Opis
F1 Zapasowy
F2 20 Podgrzewane siedzenia
F3 Zapasowy
F4 15 Przekaźnik składanych lusterek
F5 15 Przekaźnik gniazdowy urządzenia chłodniczego

Holowanie / hak holowniczy / konstruktorzy nadwozi / bezpieczniki na platformie

Peugeot Partner mk2 – bezpieczniki – holowanie
Nr Amp [A] Opis
1 15 Zapasowy
2 15 Zapłon;

Przekaźnik pracy generatora.

3 15 Zasilanie przyczepy 12 V.
4 15 Stała dostawa modyfikatorów
5 40 Światła awaryjne

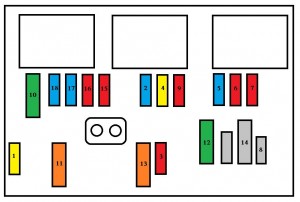

Bezpieczniki pod maską

Peugeot Partner – bezpieczniki – komora silnika
Nr Amp [A] Opis
1 20 Zarządzanie silnikiem
2 15 Klakson
3 10 Pompa spryskiwacza przedniego i tylnego
4 20 Pompa spryskiwacza reflektorów
5 15 Elementy silnika
6 10 Czujnik kąta skrętu kierownicy, ESP
7 10 Włącznik hamulca, włącznik sprzęgła
8 25 Rozrusznik
9 10 Silnik świateł głównych;

jednostka zarządzająca parkowaniem.

10 30 Elementy silnika
11 40 Zapasowy
12 30 Wycieraczki
13 40 Wbudowany interfejs systemowy
14 30 Pompa
15 10 Światło drogowe prawe
16 10 Światło drogowe lewe
17 15 Światło mijania prawe
18 15 Reflektor mijania lewy
