Opel Tigra GT (2007-2009) – skrzynka bezpieczników
Opel Tigra GT (2007-2009) – schemat skrzynki bezpieczników
Rok produkcji: 2007, 2008, 2009.
Bezpiecznik zapalniczki (gniazdo zasilania) w Oplu Tigrze GT (2007-2009) to bezpiecznik (?) w skrzynce bezpiecznikowej.

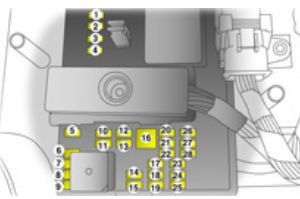

Skrzynka bezpieczników w przedziale pasażerskim
Skrzynka bezpieczników znajduje się na końcu stopy pasażera, pod tablicą rozdzielczą. Pociągnij dywanik podłogowy od góry, aby uzyskać dostęp do pokrywy skrzynki bezpieczników. Aby otworzyć, pociągnij pokrywę z lewej strony, aby odczepić podkładki na rzepy i zdejmij pokrywę.
| Nr | Opis | Amp [A] |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | Wzmacniacz | 20 |
| 6 | Zestaw wskaźników tablicy rozdzielczej | 10 |
| 7 | Stacyjka;
Immobilizer elektroniczny. |
2 |
| 8 | Światło hamowania | 10 |
| 9 | Klimatyzacja;
Immobiliser elektroniczny. |
10 |
| 10 | – | – |
| 11 | Zapasowy | 20 |
| 12 | Poduszki powietrzne | 10 |
| 13 | Zapasowy | 10 |
| 14 | Wycieraczki | 10 |
| 15 | Klimatyzacja;
Rozpoznawanie zajętości fotela; Wyłącznik sprzęgła; Przekaźnik korbowy; Zestaw wskaźników tablicy rozdzielczej. |
10 |
| 16 | Elektryczne szyby | 30 |
| 17 | – | – |
| 18 | – | – |
| 19 | Sterowanie na kierownicy | 2 |
| 20 | Zapasowy | 15 |
| 21 | Zapasowy | 20 |
| 22 | – | – |
| 23 | Radio | 15 |
| 24 | Moduł czujnikowo-diagnostyczny | 10 |
| 25 | Moduł sterujący silnika;
Moduł sterujący skrzyni biegów. |
10 |
| 26 | Zamki drzwi | 15 |
| 27 | Lampy wewnętrzne | 10 |
| 28 | Oświetlenie elementów sterujących
na kierownicy. |
2 |
Skrzynka bezpieczników w komorze silnika
Aby otworzyć pokrywę, wciśnij zatrzaski na obu końcach skrzynki bezpieczników do wewnątrz. Podnieś pokrywę do góry, aby ją zdjąć.
| Nr | Opis | Amp [A] |
| 1 | – | – |
| 2 | Moduł sterujący nadwozia | 50 |
| 3 | Moduł sterujący nadwozia 2 | 40 |
| 4 | Korba | 30 |
| 5 | Moduł sterujący nadwozia 3 | 30 |
| 6 | – | – |
| 7 | Ogrzewana szyba tylna | 20 |
| 8 | Wentylator chłodzący | 60 |
| 9 | Pompa paliwowa | 15 |
| 10 | – | – |
| 11 | Bagażnik | 5 |
| 12 | Bagażnik | 25 |
| 13 | – | – |
| 14 | Elektryczne lusterka zewnętrzne | 5 |
| 15 | Zapasowy | 10 |
| 16 | – | – |
| 17 | Klimatyzacja | 10 |
| 18 | Złącze łącza danych | 15 |
| 19 | Zapasowy | 20 |
| 20 | – | – |
| 21 | Wylot | 20 |
| 22 | – | – |
| 23 | Emisje | 10 |
| 24 | Pompa próżniowa | 20 |
| 25 | – | – |
| 26 | Fotel elektryczny | 20 |
| 27 | – | – |
| 28 | Moduł sterujący silnika;
Skrzynia biegów. |
15 |
| 29 | Moduł sterujący silnika | 20 |
| 30 | Turbo | 10 |
| 31 | – | – |
| 32 | Światło cofania | 10 |
| 33 | Cewki zapłonowe | 15 |
| 34 | ABS | 10 |
| 35 | Światła przeciwmgielne | 15 |
| 36 | Klakson | 15 |
| 37 | Zdalny zamek centralny | 10 |
| 38 | Światła drogowe po stronie kierowcy | 10 |
| 39 | Wycieraczki | 25 |
| 40 | ABS | 10 |
| 41 | ABS | 20 |
| 42 | Światła drogowe po stronie pasażera | 10 |
| 43 | Światła mijania po stronie pasażera | 10 |
| 44 | Światła mijania po stronie kierowcy | 10 |
| 45 | Zapłon tablicy rozdzielczej | 20 |
| 46 | Odpowietrznik kanistra | 10 |
| 47 | Światła postojowe | 15 |
