Opel Tigra Twin Top (2009) – skrzynka bezpieczników
Opel Tigra Twin Top (2009) – schemat skrzynki bezpieczników
Rok produkcji: 2009.
Bezpiecznik zapalniczki (gniazdo zasilania) w Oplu Tigra Twin Top (2009) to bezpiecznik 29 w skrzynce bezpiecznikowej w komorze silnika.
Lokalizacja skrzynek bezpiecznikowych:
W pojeździe znajdują się trzy skrzynki bezpieczników:
- w przedniej lewej części komory silnika,
- W pojazdach z kierownicą z lewej strony we wnętrzu za schowkiem lub w pojazdach z kierownicą z prawej strony za schowkiem w desce rozdzielczej,
- za osłoną po lewej stronie przestrzeni ładunkowej
Skrzynka bezpieczników w komorze silnika
Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika. Zdejmij osłonę, unieś ją do góry i zdejmij. Po wymianie uszkodzonych bezpieczników zamknąć pokrywę skrzynki bezpieczników i docisnąć aż do zatrzaśnięcia.
| Nr | Opis |
| 1 | Rozrusznik |
| 2 | – |
| 3 | Filtr paliwa, chłodzenie |
| 4 | Klakson |
| 5 | Terminal 30 |
| 6 | Moduł sterujący silnika;
Jednostka sterująca skrzyni biegów |
| 7 | Światła przeciwmgielne |
| 8 | Chłodzenie silnika |
| 9 | Chłodzenie silnika |
| 10 | Pompa próżniowa |
| 11 | Zapłon, podgrzewanie |
| 12 | Poziomowanie reflektorów |
| 13 | Klimatyzacja, terminal 15 |
| 14 | Jednostka sterująca transmisją |
| 15 | Światła drogowe w prawo |
| 16 | Światła drogowe w lewo |
| 17 | Moduł sterujący silnika |
| 18 | Moduł sterujący silnika, zacisk 15 |
| 19 | Poduszka powietrzna |
| 20 | Moduł sterujący silnika |
| 21 | Moduł sterujący silnika, zacisk 87 |
| Nr | Opis |
| 22 | Elektryczny hamulec postojowy |
| 23 | Zestaw naprawczy |
| 24 | Pompa paliwowa |
| 25 | ABS |
| 26 | Ogrzewana szyba tylna |
| 27 | ABS |
| 28 | Wentylator wewnętrzny |
| 29 | Zapalniczka |
| 30 | System klimatyzacji |
| 31 | Szyba przednia, lewa |
| 32 | Szyba przednia, prawa |
| 33 | Ogrzewanie lustra |
| 34 | ABS |
| 35 | Poduszka powietrzna |
Skrzynka bezpieczników tablicy rozdzielczej
W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za schowkiem w tablicy rozdzielczej. Otwórz komorę, ściśnij zatrzaski, złóż komorę i wyjmij.
| Nr | Opis |
| 1 | Odblokowanie tylnych lewych drzwi |
| 2 | Wyświetlacz, instrument, telefon |
| 3 | Radio |
| 4 | Stacyjka, immobiliser |
| 5 | Spryskiwacz szyby przedniej;
Spryskiwacz tylnej szyby |
| 6 | Centralny zamek, klapa tylna |
| 7 | Centralny zamek |
| 8 | Odblokowywanie prawych tylnych drzwi |
| 9 | Światło grzecznościowe |
| 10 | Podgrzewana kierownica |
| 11 | – |
| 12 | – |
| 13 | Czujnik deszczu;
Lusterko wewnętrzne; Lusterka zewnętrzne. |
| 14 | – |

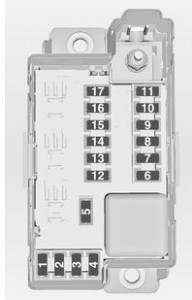

Skrzynka bezpieczników w przedziale ładunkowym
Skrzynka bezpieczników znajduje się po lewej stronie przestrzeni ładunkowej za osłoną. Usuń osłonę. Odłącz cztery występy mocujące i zdejmij pokrywę.
| Nr | Opis |
| 1 | Adaptacyjne oświetlenie przednie |
| 2 | – |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | Tylne okno elektryczne, prawe |
| 7 | Adaptacyjne oświetlenie przednie |
| 8 | Moduł przyczepy, gniazdo przyczepy |
| 9 | Fotel, podparcie lędźwi, lewe |
| 10 | Tylne okno elektryczne, lewe |
| 11 | Asystent parkowania |
| 12 | Elektryczna roleta przeciwsłoneczna |
| 13 | – |
| 14 | Podgrzewane przednie siedzenia |
| 15 | Moduł przyczepy |
| 16 | Fotel, podparcie lędźwi, prawe |
| 17 | – |
