Volvo V60 (2019-…) – skrzynka bezpieczników
Volvo V60 (2019-…) – schemat skrzynki bezpieczników
Rok produkcji: 2019.
Bezpieczniki zapalniczki (gniazdo zasilania) w Volvo V60 to bezpiecznik # 24 (gniazdo 12 V w konsoli między fotelami z przodu), # 25 (gniazdo 12 V w konsoli między tylnymi siedzeniami), # 26 (gniazdo 12 V w przedziale bagażowym) ) w skrzynce bezpieczników w komorze silnika i bezpiecznik nr 2 (gniazdko elektryczne w konsoli między tylnymi siedzeniami) w skrzynce bezpieczników pod schowkiem.
Lokalizacja skrzynki bezpieczników

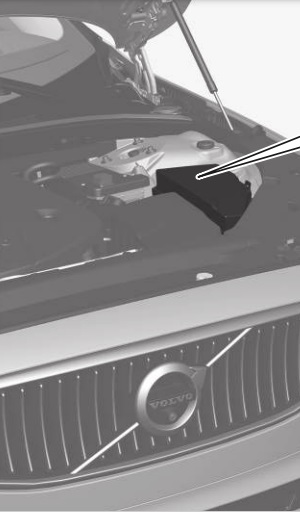

Komora silnika
Skrzynka bezpieczników pod schowkiem na rękawiczki

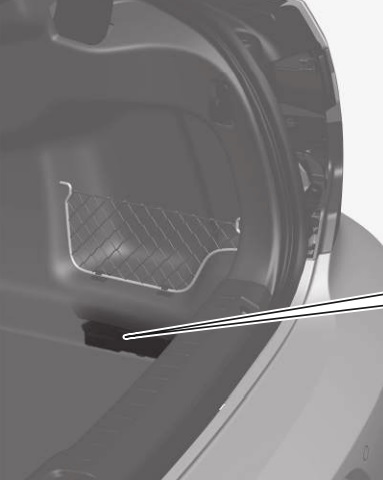

Skrzynka bezpieczników w bagażniku
Schematy skrzynek bezpieczników
2019
Komora silnika
Przydział bezpieczników w komorze silnika (2019)
| Nr | Amp [A] | Opis |
|---|---|---|
| 1 | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | – | Nieużywany |
| 4 | 15 | Cewki zapłonowe (benzyna);
Świece zapłonowe (benzyna) |
| 5 | 15 | Elektrozawór pompy oleju;
Sprzęgło magnetyczne klimatyzacji; Podgrzewana sonda lambda, środkowa (benzyna); Podgrzewana sonda lambda z tyłu (diesel). |
| 6 | 7.5 | Regulatory podciśnienia;
Zawór; Zawór impulsu mocy (diesel). |
| 7 | 20 | Jednostka sterująca silnika;
Element nastawczy; Moduł przepustnicy gazowej; Zawór EGR (silnik wysokoprężny); Czujnik położenia turbosprężarki (silnik wysokoprężny); Zawór turbosprężarki (silnik benzynowy). |
| 8 | 5 | Moduł sterujący silnika |
| 9 | – | Nieużywany |
| 10 | 10 | Solenoidy (benzyna);
Zawór; Termostat układu chłodzenia silnika (benzyna); Pompa chłodzenia EGR (diesel); Moduł kontroli żarzenia (diesel) |
| 11 | 5 | Moduł sterujący żaluzją spojlera;
Moduł sterujący żaluzją grzejnika; Uzwojenia przekaźnika impulsu mocy (olej napędowy) |
| 12 | – | Nieużywany |
| 13 | 20 | Moduł sterujący silnika |
| 14 | 40 | Rozrusznik |
| 15 | Bocznik | Rozrusznik |
| 16 | 30 | Podgrzewacz filtra paliwa (olej napędowy) |
| 17 | – | Nieużywany |
| 18 | – | Nieużywany |
| 19 | – | Nieużywany |
| 20 | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | – | Nieużywany |
| 23 | – | Nieużywany |
| 24 | 15 | Gniazdo 12 V w konsoli między fotelami z przodu |
| 25 | 15 | Gniazdo 12 V w konsoli między fotelami między tylnymi siedzeniami |
| 26 | 15 | Gniazdo 12 V w bagażniku/przestrzeni ładunkowej |
| 27 | – | Nieużywany |
| 28 | 15 | Reflektor lewy, niektóre modele z diodą LED |
| 29 | 15 | Reflektor prawy, niektóre modele z diodą LED |
| 30 | – | Nieużywany |
| 31 | Bocznik | Podgrzewana przednia szyba, lewa strona |
| 32 | 40 | Podgrzewana przednia szyba, lewa strona |
| 33 | 25 | Spryskiwacze reflektorów |
| 34 | 25 | Spryskiwacz szyby przedniej |
| 35 | 15 | Moduł sterujący skrzynią biegów |
| 36 | 20 | Klakson |
| 37 | 5 | Syrena alarmowa |
| 38 | 40 | Moduł sterujący układu hamulcowego
(zawory, hamulec postojowy). |
| 39 | 30 | Wycieraczki |
| 40 | 25 | Spryskiwacz tylnej szyby |
| 41 | 40 | Podgrzewana przednia szyba, prawa strona |
| 42 | 20 | Ogrzewanie postojowe |
| 43 | – | Nieużywany |
| 44 | – | Nieużywany |
| 45 | Bocznik | Podgrzewana przednia szyba, prawa strona |
| 46 | 5 | Podawane przy włączonym zapłonie:
moduł sterujący silnika, elementy przekładni, elektryczne wspomaganie kierownicy, centralny moduł elektryczny, moduł sterujący układu hamulcowego. |
| 47 | – | Nieużywany |
| 48 | 7.5 | Reflektor prawy |
| 48 | 15 | Reflektor prawy, niektóre modele z diodą LED |
| 49 | – | Nieużywany |
| 50 | – | Nieużywany |
| 51 | 5 | Moduł sterujący podłączeniem akumulatora |
| 52 | 5 | Poduszki powietrzne |
| 53 | 7.5 | Reflektor lewy |
| 53 | 15 | Reflektor lewy, niektóre modele z diodą LED |
| 54 | 5 | Czujnik pedału przyspieszenia |
Komora silnika (Twin Engine)
Przydział bezpieczników w komorze silnika (2019, Twin Engine)
| Nr | Amp [A] | Opis |
|---|---|---|
| 1 | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | – | Nieużywany |
| 4 | 5 | Moduł sterujący siłownika do włączania,
zmiany pozycji automatycznej skrzyni biegów |
| 5 | 5 | Moduł sterujący nagrzewnicy wysokonapięciowej płynu chłodzącego silnika spalinowego |
| 6 | 5 | Moduł sterujący do klimatyzacji;
Zawór odcinający do wymiennika ciepła; Zawór odcinający chłodziwo, które przepływa przez układ klimatyzacji |
| 7 | 5 | Moduł sterujący do akumulatora hybrydowego;
Przetwornica wysokiego napięcia do kombinowanego generatora wysokiego napięcia, rozrusznika z przetwornicą napięcia 500 V-12 V. |
| 8 | – | Nieużywany |
| 9 | 10 | Przetwornik do sterowania zasilaniem silnika elektrycznego tylnej osi |
| 10 | 10 | Moduł sterujący do akumulatora hybrydowego;
Przetwornica wysokiego napięcia do kombinowanego generatora wysokiego napięcia, rozrusznika z przetwornicą napięcia 500 V-12 V. |
| 11 | 5 | Jednostka ładująca |
| 12 | 10 | Zawór odcinający chłodziwo akumulatora hybrydowego;
Pompa płynu chłodzącego 1 do akumulatora hybrydowego |
| 13 | 10 | Pompa płynu chłodzącego do elektrycznego układu napędowego |
| 14 | 25 | Wentylator chłodzący do elementów hybrydowych |
| 15 | – | Nieużywany |
| 16 | – | Nieużywany |
| 17 | – | Nieużywany |
| 18 | – | Nieużywany |
| 19 | – | Nieużywany |
| 20 | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | – | Nieużywany |
| 23 | – | Nieużywany |
| 24 | 15 | Gniazdo 12 V w konsoli między fotelami z przodu |
| 25 | 15 | Gniazdo 12 V w konsoli między fotelami między fotelami w drugim rzędzie |
| 26 | 15 | Gniazdo 12 V w bagażniku/przedziale ładunkowym;
Porty USB do uchwytów na iPada. |
| 27 | – | Nieużywany |
| 28 | – | Nieużywany |
| 29 | – | Nieużywany |
| 30 | – | Nieużywany |
| 31 | Bocznik | Podgrzewana przednia szyba lewa strona |
| 32 | 40 | Podgrzewana przednia szyba lewa strona |
| 33 | 25 | Spryskiwacze reflektorów |
| 34 | 25 | Spryskiwacz szyby przedniej |
| 35 | – | Nieużywany |
| 36 | 20 | Klakson |
| 37 | 5 | Syrena alarmowa |
| 38 | 40 | Moduł sterujący układu hamulcowego
(zawory, hamulec postojowy). |
| 39 | 30 | Wycieraczki |
| 40 | 25 | Spryskiwacz tylnej szyby |
| 41 | 40 | Podgrzewana szyba przednia * prawa strona |
| 42 | 20 | Ogrzewanie postojowe |
| 43 | 40 | Jednostka sterująca układu hamulcowego (pompa ABS) |
| 44 | – | Nieużywany |
| 45 | Bocznik | Podgrzewana szyba przednia po prawej stronie |
| 46 | 5 | Dostarczane przy włączonym zapłonie:
Moduł sterujący silnika; Elementy transmisyjne; Elektryczne wspomaganie kierownicy; Centralny moduł elektroniczny. |
| 47 | 5 | Dźwięk zewnętrzny pojazdu (na niektórych rynkach) |
| 48 | 7.5 | Reflektor prawy |
| 48 | 15 | Reflektor prawy, niektóre modele z diodą LED |
| 49 | 5 | Blokada alkoholowa |
| 50 | – | Nieużywany |
| 51 | – | Nieużywany |
| 52 | 5 | Poduszki powietrzne |
| 53 | 7.5 | Reflektor lewy |
| 53 | 15 | Reflektor lewy, niektóre modele z diodą LED |
| 54 | 5 | Czujnik pedału przyspieszenia |
| 55 | 15 | Moduł sterujący transmisją;
Moduł sterujący do dźwigni zmiany biegów. |
| 56 | 5 | Moduł sterujący silnika (ECM) |
| 57 | – | Nieużywany |
| 58 | – | Nieużywany |
| 59 | – | Nieużywany |
| 60 | – | Nieużywany |
| 61 | 20 | Moduł sterujący silnika;
Element nastawczy; Jednostka przepustnicy; Zawór do turbosprężarki. |
| 62 | 10 | Solenoidy;
Zawór; Termostat układu chłodzenia silnika. |
| 63 | 7.5 | Regulatory podciśnienia; zawór |
| 64 | 5 | Moduł sterujący osłoną rolki spojlera;
Moduł sterujący osłoną rolek chłodnicy. |
| 65 | – | Nieużywany |
| 66 | 15 | Sondy lambda, przód;
Sondy lambda, tył; |
| 67 | 15 | Elektrozawór pompy oleju silnikowego;
Sprzęgło elektromagnetyczne klimatyzacji; Sonda lambda pośrodku. |
| 68 | – | Nieużywany |
| 69 | 20 | Moduł sterujący silnika (ECM) |
| 70 | 15 | Cewki zapłonowe;
Świece zapłonowe. |
| 71 | – | Nieużywany |
| 72 | – | Nieużywany |
| 73 | 30 | Moduł sterujący pompy płynu przekładniowego |
| 74 | 40 | Moduł sterujący do pompy próżniowej |
| 75 | 25 | Siłownik do transmisji |
| 76 | – | Nieużywany |
| 77 | – | Nieużywany |
| 78 | – | Nieużywany |

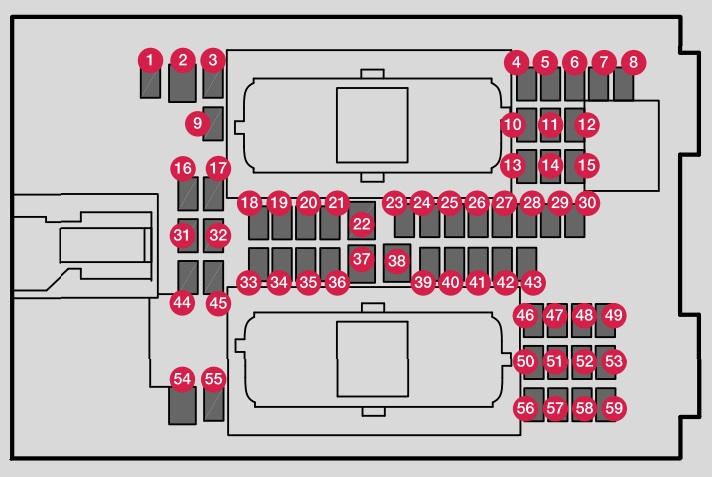

Pod schowkiem na rękawiczki
Przyporządkowanie bezpieczników pod schowkiem na rękawiczki (2019)
| Nr | Amp [A] | Opis |
|---|---|---|
| 1 | – | Nieużywany |
| 2 | 30 | Gniazdo elektryczne w konsoli między fotelami między tylnymi siedzeniami |
| 3 | – | Nieużywany |
| 4 | 5 | Czujnik ruchu |
| 5 | 5 | Odtwarzacz multimedialny |
| 6 | 5 | Tablica przyrządów |
| 7 | 5 | Przyciski konsoli środkowej |
| 8 | 5 | Czujnik słońca |
| 9 | 20 | Moduł sterujący Sensus |
| 10 | – | Nieużywany |
| 11 | 5 | Moduł kierownicy |
| 12 | 5 | Moduł do sterowania przyciskiem startu i hamulcem postojowym |
| 13 | 15 | Podgrzewany moduł kierownicy |
| 14 | – | Nieużywany |
| 15 | – | Nieużywany |
| 16 | – | Nieużywany |
| 17 | – | Nieużywany |
| 18 | 10 | Moduł sterujący systemem klimatyzacji |
| 19 | – | Nieużywany |
| 20 | 10 | Złącze łącza danych OBD-II |
| 21 | 5 | Wyświetlacz centralny |
| 22 | 40 | Moduł dmuchawy układu klimatyzacji (przód) |
| 23 | 5 | ROZDZIELACZ USB |
| 24 | 7.5 | Oświetlenie instrumentów;
Oświetlenie wewnętrzne; Funkcja automatycznego przyciemniania lusterka wstecznego; Czujniki deszczu i światła; Sterownik w tylnej konsoli między fotelami, tylne siedzenie; Elektrycznie sterowane przednie siedzenia; Panele sterowania tylnymi drzwiami; Moduł dmuchawy układu klimatyzacji lewy / prawy |
| 25 | 5 | Moduł sterujący funkcjami wspomagającymi kierowcę |
| 26 | 20 | Panoramiczny dach z zasłoną przeciwsłoneczną |
| 27 | 5 | Wyświetlacz Head-up |
| 28 | 5 | Oświetlenie przedziału pasażerskiego |
| 29 | – | Nieużywany |
| 30 | 5 | Wyświetlacz konsoli sufitowej
(przypomnienie o zapięciu pasów, wskaźnik bocznej poduszki powietrznej pasażera) |
| 31 | – | Nieużywany |
| 32 | 5 | Czujnik wilgotności |
| 33 | 20 | Moduł drzwi w drzwiach tylnych po prawej stronie |
| 34 | 10 | Bezpieczniki w bagażniku/przedziale ładunkowym |
| 35 | 5 | Moduł sterujący do pojazdu podłączonego do Internetu;
Moduł sterujący do Volvo On Call. |
| 36 | Moduł drzwi w lewych tylnych drzwiach | |
| 37 | 40 | Moduł sterowania dźwiękiem (wzmacniacz) (tylko niektóre modele) |
| 38 | – | Nieużywany |
| 39 | 5 | Wielopasmowy moduł antenowy |
| 40 | 5 | Funkcja masażu przedniego siedzenia |
| 41 | – | Nieużywany |
| 42 | 15 | Wycieraczka tylnej szyby |
| 43 | 15 | Moduł sterujący pompą paliwa |
| 44 | 5 | Twin Engine:
Uzwojenia przekaźnika skrzynki rozdzielczej w komorze silnika; Uzwojenia przekaźnika pompy oleju przekładniowego. |
| 45 | – | Nieużywany |
| 46 | 15 | Ogrzewanie siedzenia kierowcy |
| 47 | 15 | Ogrzewanie fotela pasażera z przodu |
| 48 | 7.5 | Pompa płynu chłodzącego |
| 49 | – | Nieużywany |
| 50 | 20 | Moduł drzwi w lewych drzwiach przednich |
| 51 | 20 | Aktywny moduł sterujący podwoziem |
| 52 | – | Nieużywany |
| 53 | 10 | Moduł sterujący Sensus |
| 54 | – | Nieużywany |
| 55 | – | Nieużywany |
| 56 | 20 | Moduł drzwi w prawych drzwiach przednich |
| 57 | – | Nieużywany |
| 58 | 5 | Telewizja (tylko na niektórych rynkach) |
| 59 | 15 | Bezpiecznik główny do bezpieczników 52, 53, 57 i 58 |

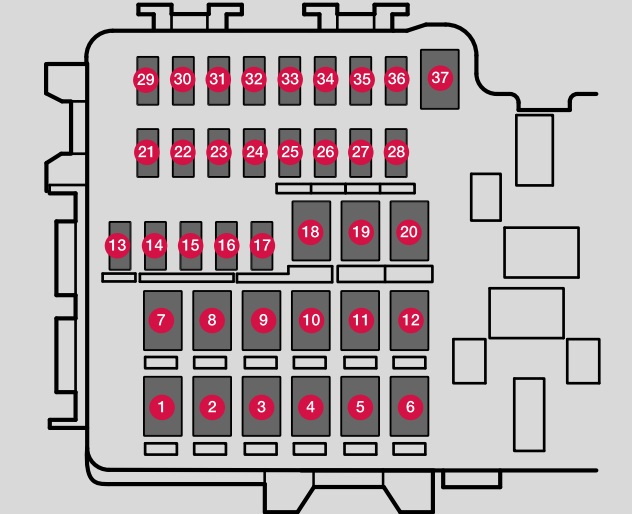

Skrzynka bezpieczników w bagażniku
Przydział bezpieczników w bagażniku (2019)
| Nr | Amp [A] | Opis |
|---|---|---|
| 1 | 30 | Ogrzewana szyba tylna |
| 2 | – | Nieużywany |
| 3 | 40 | Pneumatyczny kompresor zawieszenia |
| 4 | 15 | Silnik blokady oparcia tylnej kanapy, prawa strona |
| 5 | – | Nieużywany |
| 6 | 15 | Silnik blokady oparcia tylnej kanapy, lewa strona |
| 7 | 20 | Twin Engine:
Fotel pasażera z przodu Power; Moduł drzwi z prawej strony, z tyłu. |
| 8 | 30 | Moduł sterujący do redukcji tlenków azotu (olej napędowy) |
| 9 | 25 | Elektryczna klapa tylna |
| 10 | 20 | Elektrycznie sterowany fotel pasażera z przodu |
| 11 | 40 | Moduł sterujący haka holowniczego |
| 12 | 40 | Moduł napinacza pasów bezpieczeństwa (prawa strona) |
| 13 | 5 | Wewnętrzne uzwojenia przekaźnika |
| 14 | 15 | Elektrycznie sterowany fotel pasażera z przodu |
| 15 | 5 | Moduł wykrywania ruchu stopy do otwierania elektrycznej klapy tylnej |
| 16 | – | Koncentrator USB / port akcesoriów |
| 17 | – | Nieużywany |
| 18 | 25 | Moduł sterujący haka holowniczego |
| 18 | 40 | Moduł akcesoriów |
| 19 | 20 | Fotel kierowcy z napędem elektrycznym |
| 20 | 40 | Moduł napinacza pasów bezpieczeństwa (lewa strona) |
| 21 | 5 | Kamera wspomagająca parkowanie |
| 22 | – | Nieużywany |
| 23 | – | Nieużywany |
| 24 | – | Nieużywany |
| 25 | – | Nieużywany |
| 26 | 5 | Moduł sterujący poduszkami powietrznymi i napinaczami pasów bezpieczeństwa |
| 27 | – | Nieużywany |
| 28 | 15 | Podgrzewane tylne siedzenie (lewa strona) |
| 29 | – | Nieużywany |
| 30 | 5 | Informacje o martwym polu (BUS);
Zewnętrzny moduł sterujący sygnałem cofania. |
| 31 | – | Nieużywany |
| 32 | 5 | Moduły do napinaczy pasów bezpieczeństwa |
| 33 | 5 | Siłownik systemu emisji spalin (benzyna, niektóre warianty silnika) |
| 34 | – | Nieużywany |
| 35 | 15 | Moduł sterujący napędu na wszystkie koła (AWD) |
| 36 | 15 | Podgrzewane tylne siedzenie (prawa strona) |
| 37 | – | Nieużywany |
