Nissan Patrol (1997-2003) – skrzynka bezpieczników

04/11/2021

Spis treści

Nissan Patrol (1997-2003) – schemat skrzynki bezpieczników

Rok produkcji: 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Bezpiecznik zapalniczki (gniazdo zasilania) w Nissanie Patrol (1997-2003) to bezpiecznik F12 w skrzynce bezpiecznikowej w przedziale pasażerskim oraz F46 w komorze silnika.

Skrzynka bezpieczników przedziału pasażerskiego

Skrzynka bezpieczników znajduje się po lewej stronie pod kierownicą, pod osłoną.

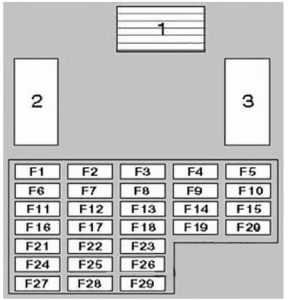

Nissan Patrol – schemat bezpieczników – przedział pasażerski
Nr Amp [A] Opis
1 Przekaźnik wentylatora nagrzewnicy
2 Przekaźnik głównego zapłonu
3 Pomocniczy przekaźnik obwodu zapłonu
F1 15A
F2 15A
F3 20A Wycieraczka i spryskiwacz szyby przedniej
F4 15A
F5 15A
F6 10A / 20A
F7 7,5A Układ ABS / ESP
F8 7,5A
F9 7,5A
F10 10 A System nagłośnienia
F11 7,5A Kierunkowskazy
F12 7,5A
F13 15A Zapalniczka
F14 10 A
F15 10 A
F 16 10 A System SRS
F17 15A
F18 10 A Wycieraczka / spryskiwacz tylnej szyby
F19 15A 2002:

Spryskiwacze reflektorów

F20 10 A
F21 10 A System zarządzania silnikiem
F22 15A
F23 7,5A Elektryczny napęd lusterek
F24 7,5A
F25 10 A
F26 7,5A
F27 15A Pompa paliwowa
F28 10 A

Skrzynka bezpiecznikowa komory silnika

Skrzynka bezpieczników znajduje się w komorze silnika (po prawej stronie).

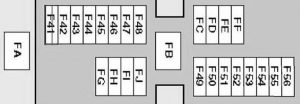

Nissan Patrol – schemat skrzynki bezpieczników – komora silnika
Nr Amp [A] Opis
FA 100A Świece żarowe
FB 100A / 120A Generator
FC 30A / 40A Silnik wentylatora chłodzącego
FD 30A / 40A
FE 40A
FF 80A 2002:

Skrzynka bezpieczników;

Przekaźników tablicy rozdzielczej.

FG 50A
FH 30A / 40A
FI 30A Układ ABS / ESP
FJ 30A Obwody blokady zapłonu
F41 7,5 A / 20 A.
F42 7,5 A / 20 A.
F43 15 A
F44 20A
F45 10A / 15A Ogrzewanie szyby przedniej
F46 15A Zapalniczka
F47 7,5A Generator
F48 10 A Kierunkowskazy
F49 7,5 A / 10 A / 15 A / 20 A.
F50 7,5 A / 10 A / 20 A.
F51 15A
F52 15A
F53 15A Światła przeciwmgielne
F54 10 A
F55 15A 2002: Silnik wentylatora chłodzącego
F56 10 A System nagłośnienia
Osobno mogą być dodatkowe bezpieczniki:

F61 – (15A) Ogrzewanie szyby przedniej ,

F62 – Nieużywane,

F63 – (20A) Spryskiwacze reflektorów,

F64 – (10A) System audio.

Skrzynki przekaźnikowe

Skrzynka przekaźników 1

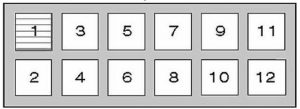

Nissan Patrol – schemat skrzynki bezpieczników – skrzynka przekaźników 1

Skrzynka przekaźników 2

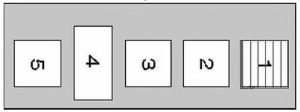

Nissan Patrol – schemat skrzynki bezpieczników – skrzynka przekaźników 2
Nr Opis
Skrzynka przekaźników 1
1
2
3 Diesel:

Przekaźnik systemu sterowania skrzynią biegów

4 Przekaźnik świateł przeciwmgielnych
5 Ogrzewanie tylnej szyby
6 Przekaźnik klimatyzacji
7
8
9 Przekaźnik klaksonowy
10
11
12 Przekaźnik systemu 4WD
Skrzynka przekaźników 2
1
2 Przekaźnik światła cofania
3 Przekaźnik modułu sterującego przepustnicą
4 PVN
5
