Jeep Compass MP/552 (2017-2019) – skrzynka bezpieczników
Układ bezpieczników Jeep Compass MP/552 (2017-2019)
Bezpieczniki zapalniczki samochodowej (gniazdo zasilania) w Jeep Compass to bezpieczniki F18 (tylne gniazdo ładunkowe), F20 (zapalniczka do cygar), F30 (tylne gniazdo ładunkowe – zasilane z akumulatora) w skrzynce bezpieczników komory silnika oraz bezpiecznik F94 (gniazda zasilania ) w wewnętrznej skrzynce bezpieczników.
Lokalizacja skrzynki bezpieczników
Jednostka dystrybucji zasilania

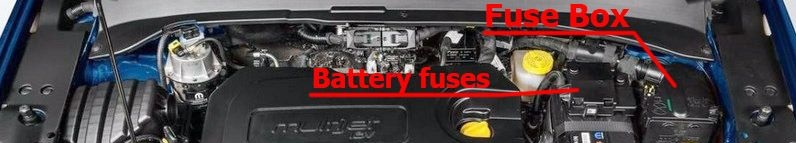

Skrzynka bezpieczników komory silnika znajduje się po lewej stronie komory silnika.
Lokalizacja panelu i pokrywy bezpieczników
Lokalizacja pokrywy bezpiecznika akumulatora
Skrzynka bezpieczników wewnętrznych
Znajduje się w przedziale pasażerskim na lewej bocznej tablicy rozdzielczej pod tablicą rozdzielczą.
Tylny zespół dystrybucji bezpieczników / przekaźników ładunku
Aby uzyskać dostęp do bezpieczników, zdejmij drzwiczki dostępowe z lewego tylnego panelu tylnej przestrzeni bagażowej.
Bezpieczniki mogą znajdować się w dwóch jednostkach. Uchwyt bezpiecznika w wersji 1 znajduje się najbliżej tyłu pojazdu, a uchwyt bezpiecznika w wersji 2 (jeśli jest wyposażony w holowanie przyczepy) znajduje się najbliżej przodu pojazdu.
Schematy skrzynki bezpieczników
2017, 2018, 2019
Komora silnika

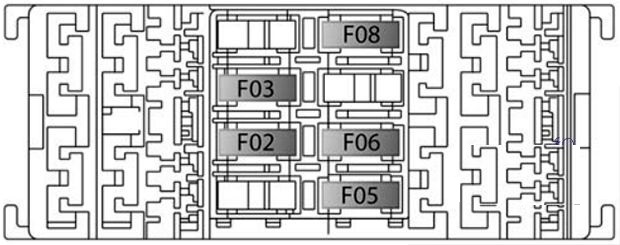

Przydział bezpieczników w komorze silnika (2017, 2018, 2019)
| Wgłębienie | Maxi-Bezpieczniki | Bezpiecznik naboju | Mini-Bezpieczniki | Opis |
|---|---|---|---|---|
| F01 | 70 Amp Tan | – | – | Moduł obudowy komputera |
| F02 | 70 Amp Tan | Komputer modułowy, tylne jednostki dystrybucyjne | ||
| F03 | 30 A różowy z lampami HID
20 A niebieski bez lamp HID |
2017-2018: Komputer zasilający 2019: Komputer zasilający, lampy HID |
||
| F04 | 40 Amp Tan | Moduł elektroniczny sterowania hamulcem | ||
| F05 | – | 40 Amp Tan | – | Grzałka PTC |
| F06 | 40 A pomarańczowy | – | – | Przekaźnik rozrusznika |
| F07 | 40 A pomarańczowy | – | – | Tylny zespół dystrybucyjny do holowania przyczepy |
| F08 | – | 30 A różowy | – | Dostawa do F24, F87, sterowania kierowaniem |
| F09 | – | – | 7,5 A brązowy | 2017-2018: Moduł sterujący silnika 2019: ECM, TCM, sterowanie wentylatorem chłodnicy |
| F10 | – | – | Żółty 20 Amp | Róg |
| F11 | Żółty 20 A – silniki benzynowe i wysokoprężne 1,4 l Bezbarwny 25 A – silniki 2,4 l |
2017-2018: Obciążenia wtórne zasilania 2019: Wtryskiwacze paliwa ECM / PCM / UREA |
||
| F14 | – | – | 7,5 A brązowy | Grzałka skrzyni korbowej silnika wysokoprężnego |
| F15 | 40 A pomarańczowy | Pompa modułu sterującego hamulca | ||
| F 16 | 10 A czerwony | Moc modułu sterującego silnika, automatyczna skrzynia biegów | ||
| F17 | 10 A czerwony | Obciążenia wtórne silnika | ||
| F18 | Żółty 20 Amp | Zasilany zapłonem tylnego gniazda ładunkowego 12 V | ||
| F19 | 7,5 A brązowy | 2017-2018: Sprężarka klimatyzacji i wentylator Radiowy PWM włączają 2019: Sprężarka klimatyzacji |
||
| F20 | – | – | Żółty 20 Amp | Zapalniczka |
| F21 | – | – | 15 A niebieski | Pompa paliwowa |
| F22 | Żółty 20 A – silnik gazowy 15 A Niebieski – silnik wysokoprężny |
2017-2018: Moduł sterowania mocą Silnik 2019: Gaz – cewka zapłonowa / wtryskiwacz paliwa Diesel – komponenty silnika wysokoprężnego |
||
| F23 | – | – | 30 A zielony | Siatka ogrzewania okna |
| F24 | – | – | 15 A niebieski | Elektroniczna jednostka zasilająca Automatyczna skrzynia biegów |
| F30 | Żółty 20 A (do wyboru przez klienta, przejście z FI8) | 12 V tylne gniazdo ładunkowe stale zasilane z akumulatora | ||
| F81 | 60 A niebieski | – | – | 2017-2018: Moduł świec żarowych 2019: Moduł świec żarowych, zasilanie bateryjne DDCT SDU |
| F82 | – | 40 A zielony | – | Podgrzewacz filtra oleju napędowego |
| F83 | – | 40 A zielony | – | Wentylator HVAC |
| F84 | – | – | 30 A zielony | Zasilacz Napęd na wszystkie koła |
| F87 | – | – | 5 Amp Tan | Automatyczna skrzynia biegów wybieraka biegów |
| F88 | – | – | 7,5 A brązowy | Podgrzewane lusterka zewnętrzne |
| F89 | – | – | 30 A zielony | Ogrzewana szyba tylna |
| F90 | – | – | 5 Amp Tan | Czujnik IBS (stan naładowania baterii) |
| Fxx | – | – | 10 A czerwony (7,5 A brązowy) |
Podwójny przekaźnik kontrolny akumulatora |
Skrzynka bezpieczników ma dodatkowe uchwyty bezpiecznikowe ATO zainstalowane w dolnej części skrzynki
Dodatkowy bezpiecznik ATO
| Wgłębienie | Bezpiecznik ATO / UNIVAL | Opis |
|---|---|---|
| F1 | 5 Amp Biege | Moduł sterowania układem napędowym (4×4 / AWD) |
| F2 | 10 A czerwony | ECM – Rozpocznij diagnostykę |
| F3 | 2 A szary | Mod Steering Control |
Przedział pasażerski

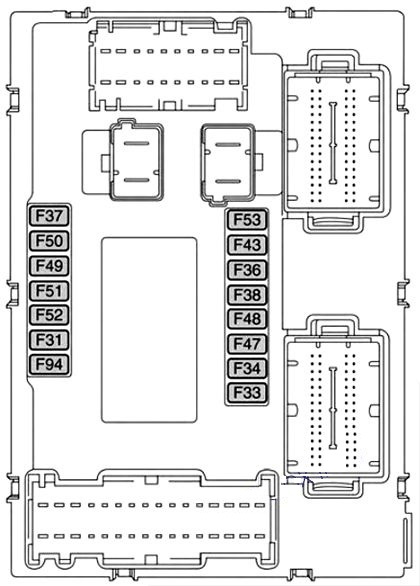

Przydział bezpieczników wewnętrznych (2017, 2018, 2019)
| Wgłębienie | Bezpiecznik nożowy | Opis |
|---|---|---|
| F31 | 7,5 A brązowy | Kontroler zabezpieczenia pasażerów |
| F33 | Żółty 20 Amp | Window Motor Passenger |
| F34 | Żółty 20 Amp | Sterownik silnika szyby |
| F36 | Żółty 20 Amp | Moduł włamaniowy / syrena, radio, port UCI / USB, VSU, klimatyzacja, elektroniczna blokada kierownicy, elektrycznie składane lusterka, bramka bezpieczeństwa / DTV (2019) |
| F37 | 10 A czerwony | Zestaw wskaźników tablicy rozdzielczej, moduł sterujący układu napędowego, tempomat adaptacyjny, dmuchawa ECC (HVAC) |
| F38 | Żółty 20 Amp | 2017-2018: Blokowanie / odblokowywanie drzwi 2019: Blokowanie / odblokowywanie drzwi, zwolnienie klapy podnoszonej |
| F42 | 7,5 A brązowy | Moduł układu hamulcowego, elektryczne wspomaganie kierownicy |
| F43 | Żółty 20 Amp | Pompa spryskiwacza z przodu iz tyłu |
| F47 | Żółty 20 Amp | Podnośnik tylnej lewej szyby |
| F48 | Żółty 20 Amp | Podnośnik szyby tylnej prawej |
| F49 | 7,5 A brązowy | Asystent parkowania, martwy punkt, stabilizator napięcia, czujnik wilgotności, szyberdach, elektroniczna blokada kierownicy, czujnik temperatury, lusterko, podgrzewane siedzenia, czujnik światła i deszczu, przełącznik Start Stop (2019) |
| F50 | 7,5 A brązowy | Kontroler zabezpieczenia pasażerów |
| F51 | 7,5 A brązowy | Elektroniczna kontrola klimatu, klasyfikacja pasażerów, kamera cofania, klimatyzacja, poziomowanie reflektorów, wybór terenu, podgrzewana szyba tylna, holowanie przyczepy, haptyczny zjazd z pasa ruchu |
| F53 | 7,5 A brązowy | Moduł węzła bezkluczykowego zapłonu, elektryczny hamulec postojowy, piasta RF, klaster |
| F94 | 15 A niebieski | Dmuchawa ECC (HVAC) (2017-2018), siedzenie kierowcy z regulacją lędźwi, gniazdka elektryczne |
Przedział bagażowy
Tylny uchwyt bezpiecznika ładunku 1
| Wgłębienie | Mini-Bezpiecznik | Opis |
|---|---|---|
| F1 | 30 A zielony | Inwerter mocy |
| F2 | 30 A zielony | Fotel z pamięcią |
| F3 | Żółty 20 Amp | Dach słoneczny – zależnie od wyposażenia |
| F4 | 30 A zielony | Fotel elektryczny (po stronie pasażera) |
| F5 | 30 A zielony | Fotel elektryczny (po stronie kierowcy) |
| F6 | 7,5 A brązowy | Moc lędźwiowa (siedzenia elektryczne) |
| F7 | 15 A niebieski | Podgrzewana kierownica / wentylowane siedzenia |
| F8 | Żółty 20 Amp | Podgrzewane siedzenia |
Tylny uchwyt bezpiecznika ładunku 2
| Wgłębienie | Mini-Bezpiecznik | Opis |
|---|---|---|
| F1 | 10 A czerwony | 2017-2018: Oświetlenie zewnętrzne kontrolera w przyczepie 2019: TTM IGN Feed |
| F5 | 15 A niebieski | Oświetlenie zewnętrzne sterownika (strona kierowcy) |
| F6 | 15 A niebieski | Oświetlenie zewnętrzne sterownika (strona pasażera) |
| F7 | 10 A czerwony | Zasilanie bateryjne TTM Jumper |
Na wsporniku modułu dystrybucji bezpieczników / przekaźników tylnych ładunków znajduje się uchwyt bezpiecznika Maxi na klapę podnoszoną oraz uchwyt bezpiecznika ATO / Uni Val dla systemu audio HIFI.
| F01 | 30 A zielony (bezpiecznik maxi) | Elektryczna winda załadowcza |
| F02 | 25 Amp Clear (bezpiecznik ATO / Uni-Val) | System audio HIFI |
