Jeep Commander (2007) – skrzynka bezpieczników

06/05/2020

Spis treści

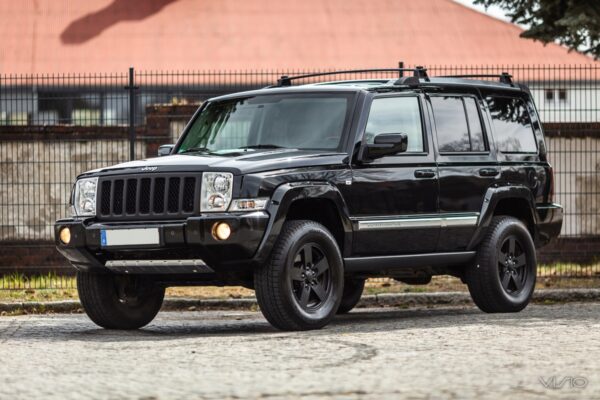

Jeep Commander

Jeep Commander (2007) – schemat skrzynki bezpieczników

Rok produkcji: 2007

Bezpieczniki wewnętrzne

Panel bezpieczników znajduje się w dolnej tablicy rozdzielczej, po lewej stronie kolumny kierownicy

Wgłębienie Bezpiecznik nabojowy Mini bezpiecznik Opis
1 30 Wzmacniacz audio (B +)
2) 15 Szyberdach (B +)
3) 10 Htd Mirror (EBL)
4 20 Rr Pwr Out (B +)
5 10 Rr HVAC (R / O)
6 Zapasowy (B +)
7 20 Zamki do drzwi (B +)
8 15 Steruj Col Lock (B +)
9 20 Pwr Outlet (B +)
10 10 Moduł sterujący przekładni głównej (FDCM), wentylacja nagrzewnicy, klimatyzacja (HVAC), zespół przełączników, przełącznik skrzynki rozdzielczej, O / H, wentylacja nagrzewnicy, przekaźnik klimatyzacji (HVAC), asystent parkowania z tyłu
11 Zapasowy (B +)
12 10 Modyfikacje drzwi, mem. Lampy Sw, O / H, lampy uprzejmości IP, lampa schowka na rękawiczki (B +)
13 10 Automatyczne czyszczenie (R / A)
14 20 Cygaro Ltr (R / A)
15 10 Przetworniki ciśnienia w oponach (R / O)
16 10 Moduł sterujący układu kierowniczego (SCM), Diag. Złącze, klaster (B +)
17 15 Flipper Glass (B +)
19 Zapasowy (R / S)
20 10 Moduł wejścia zdalnego Sentry Key (SKREEM), klaster (R / S)
21 Zapasowy (opóźnienie Acc)
22 15 Tylna wycieraczka (B +)
24 10 Przekaźniki centrum dystrybucji mocy (PDC), moduł sterujący przekładni głównej (FDCM), przedni moduł sterujący (FCM) (R / S), A580 (R / S)
25 10 Shifter Assy (BTSI), Trans. Przełącznik skrzyni biegów, ESP / ABS, cewka zwalniająca hamulec (R / S)
Zobacz również:  Jeep Renegade (2018-2019) – skrzynka bezpieczników

Bezpieczniki podziemne (centrum dystrybucji energii)

Wgłębienie Bezpiecznik nabojowy Mini bezpiecznik Opis
1 40 Dmuchawa HVAC
2) 30 Gniazdka elektryczne
3) 30 Rr Wiper / Ign R / O
4 30 Pompa ABS
5 50 Kabina Htr 1 (tylko olej napędowy
6 50 Automatyczne wyłączanie (ASD)
7 30 Rr HVAC (tylko XK)
8 40 Acc Delay / Seats
9 40 Pwr Liftgate (tylko XK)
10 40 Zasilanie rozrusznika / bloku przyłączeniowego (JB)
11 30 Cig Ltr / T-Tow
12 40 Odmgławiacz tylnej szyby (EBL) / lustro Htd
13 40 Moc Junction Block (JB)
14 50 Kabina Htr 2 (tylko olej napędowy)
15 50 Kabina Htr 3 (tylko olej napędowy
16 25 Zintegrowany moduł zasilania (IPM) / cewki
17 Zapasowy
18 20 Sprzęgło EATX / AC
19 20 Ign Sw
20 20 PCM Batt (tylko benzyna)
21 30 Zawory ABS
22 20 T-Tow (BUX)
23 20 Moduł sterujący napędu końcowego (FDCM)
24 20 Pompa paliwowa
25 20 Moduł sterujący napędu końcowego (FDCM
26 15 Moduł sterujący zespołu napędowego (PCM), automatyczne wyłączanie (ASD) (tylko olej napędowy)
27 15 Światła hamowania / hamowania
28 25 Kontroler nowej generacji (NGC) / wtryskiwacze
29 Zapasowy
30 Zapasowy
Zobacz również:  Jeep Grand Cherokee WK2 (od 2013) - specyfikacja żarówek

Bezpieczniki pod maską (zintegrowany moduł zasilania)

Wgłębienie Bezpiecznik nabojowy Mini bezpiecznik Opis
8 10 Lt Park Lamps
9 10 Lampy parkowania przyczepy
10 10 Lampy Rt Park
12 20 Batt # 4 przedniego modułu sterującego (FCM)
13 20 Batt # 2 przedniego modułu sterującego (FCM)
14 20 Regulowany pedał
15 20 Lampy przeciwmgielne Ft
16 20 Róg
17 20 Tylne mgły
18 20 Batt # 1 przedniego modułu sterującego (FCM)
19 20 Lt Trailer-Tow Stop / Turn
20 20 Batt # 3 przedniego modułu sterującego (FCM)
21 20 Rt T-Tow Stop / Turn
22 30 MOD. Moduł sterujący napędu końcowego (FDCM) MOD
23 50 Wentylator chłodnicy
27 15 Losowanie przy wyłączeniu zapłonu (IOD) # 1
28 20 Losowanie przy wyłączeniu zapłonu (IOD) # 2
29 10 Kontroler ograniczania obecności pasażerów (ORC) R / S
30 10 R / O kontrolera ograniczenia obecności pasażerów (ORC)
