Jeep Cherokee KK (2008-2012) – skrzynka bezpieczników
Jeep Cherokee KK (2008-2012) – schemat skrzynki bezpieczników
Rok produkcji: 2008, 2009, 2010, 2011, 2012.
Układ bezpieczników Jeep Liberty/Cherokee 2008-2013
Bezpieczniki zapalniczki (gniazdo zasilania) to bezpieczniki M6 (zapalniczka do cygar), M7 ( gniazdo zasilania nr 2) i M36 (gniazdo zasilania nr 3) w skrzynce bezpieczników w komorze silnika.

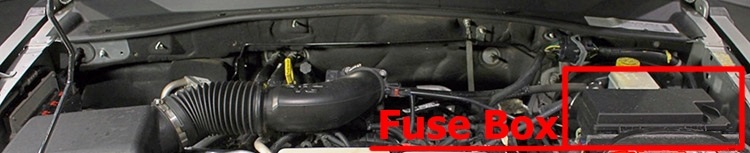

Lokalizacja skrzynki bezpieczników
Całkowicie zintegrowany moduł zasilania (TIPM) znajduje się w komorze silnika w pobliżu akumulatora.
To centrum zawiera bezpieczniki kasetowe, mini bezpieczniki i przekaźniki. Etykieta identyfikująca każdy element jest wydrukowana po wewnętrznej stronie okładki.

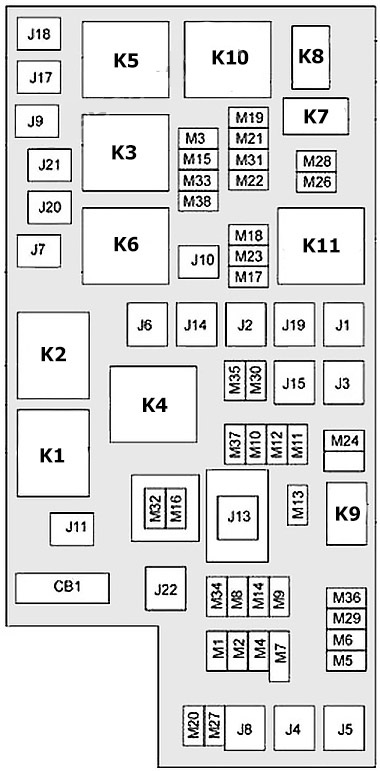

Schematy skrzynki bezpieczników
2008, 2009
Przyporządkowanie bezpieczników w zintegrowanym module mocy (2008, 2009)
| Wgłęb. | Nr | Mini
bezp. |
Opis |
|---|---|---|---|
| J1 | – | – | – |
| J2 | 30 A
różowy |
– | Moduł skrzynki rozdzielczej –
jeśli jest na wyposażeniu. |
| J3 | 40 A
zielony |
– | Moduły drzwi tylnych |
| J4 | 25 A
biały |
– | Węzeł drzwi kierowcy |
| J5 | 25 A
biały |
– | Węzeł drzwi pasażera |
| J6 | 40 A
zielony |
Pompa układu przeciwblokującego
(ABS)/ESP – jeśli jest na wyposażeniu. |
|
| J7 | 30 A
różowy |
Zawór przeciwblokujący układu
hamulcowego (ABS) / ESP- jeśli jest na wyposażeniu. |
|
| J8 | 40 A
zielony |
– | Fotele elektryczne –
jeśli są na wyposażeniu. |
| J9 | 40 A
zielony |
– | PZEV / Flex Fuel –
jeśli jest w wyposażeniu. |
| J10 | – | – | – |
| J11 | – | – | – |
| J13 | 60 A
żółty |
– | Pobór wyłączenia zapłonu (IOD) |
| J14 | 40 A
zielony |
EBL (Odmgławiacz tylnej szyby) –
jeśli jest na wyposażeniu. |
|
| J15 | – | – | – |
| J17 | 40 A
zielony |
– | Elektrozawór rozrusznika |
| J18 | 20 A
niebieski |
Przekaźnik skrzyni biegów modułu
sterowania zespołem napędowym (PCM). |
|
| J19 | 60 A
żółty |
– | Wentylator chłodnicy |
| J20 | 30 A
różowy |
– | Przednia wycieraczka |
| J21 | 20 A
niebieski |
– | Spryskiwacz przedni/spryskiwacz tylny –
jeśli jest na wyposażeniu. |
| J22 | 25 A
biały |
– | Moduł szyberdachu –
jeśli jest na wyposażeniu. |
| M1 | 15 A
niebieski |
Zasilanie przełącznika świateł stopu –
centralne wysoko zamontowane światło stopu (CHMSL). |
|
| M2 | – | 20 A
żółty |
Oświetlenie przyczepy –
jeśli jest w wyposażeniu. |
| M3 | – | – | – |
| M4 | – | 10 A
czerwony |
Holowanie przyczepy –
jeśli jest na wyposażeniu. |
| M5 | – | 25 A | Przetwornica –
jeśli jest na wyposażeniu. |
| M6 | 20 A
Żółty |
Gniazdo zasilania nr 1 (zapalniczka);
czujnik deszczu – jeśli jest na wyposażeniu; holowanie przyczepy – jeśli jest na wyposażeniu. |
|
| M7 | – | 20 A
Żółty |
Gniazdo zasilania nr 2 (ACC) |
| M8 | – | 20 A
Żółty |
Przednie podgrzewane siedzenia –
jeśli są wyposażone. |
| M9 | – | – | – |
| M10 | 15 A
niebieski |
Moduł głośnomówiący (HFM) –
jeśli jest wyposażony / Uniwersalny mechanizm otwierania drzwi garażowych (UGDO) – jeśli jest wyposażony; Oświetlenie próżności. |
|
| M11 | – | 10 A
czerwony |
Automatyczna kontrola temperatury (ATC) –
jeśli jest wyposażona. |
| M12 | – | 30 A
zielony |
Radio/wzmacniacz –
jeśli jest na wyposażeniu. |
| M13 | 20 A
Żółty |
Węzeł kabiny (CCN);
Bezprzewodowy moduł sterujący (WCM); Wielofunkcyjny przełącznik sterujący; |
|
| M14 | – | – | – |
| M15 | 20 A
Żółty |
Wielofunkcyjny przełącznik sterujący;
Węzeł kabiny (CCN); moduł sterujący kolumny kierownicy (SCM); Lusterko wsteczne; Monitor ciśnienia w oponach (TPM) – jeśli jest wyposażony; Czujnik podczerwieni – jeśli jest wyposażony; Moduł skrzynki rozdzielczej – jeśli jest na wyposażeniu. |
|
| M16 | – | 10 A
czerwony |
Kontroler zabezpieczenia pasażerów (ORC) |
| M17 | 15 A
niebieski |
Oświetlenie zewnętrzne – lewy
przedni znacznik parkowania i boczny, lewy tylny i bieg, światła rejestracyjne. |
|
| M18 | 15 A
niebieski |
Oświetlenie zewnętrzne – prawe
Przednie światła postojowe i boczne, prawe tylne i światła do jazdy |
|
| M19 | – | 25 A | Automatyczne wyłączanie (ASD) nr 1 i nr 2 |
| M20 | 15 A
niebieski |
Oświetlenie wnętrza /
Przełączniki na kierownicy – jeśli są na wyposażeniu / Bank przełączników / Elektroniczne centrum informacji o pojeździe (EVIC) – jeśli są na wyposażeniu |
|
| M21 | – | 20 A
Żółty |
Automatyczne wyłączanie (ASD) # 3 |
| M22 | – | 10 A
czerwony |
Prawy klakson (wysoki/niski) |
| M23 | – | 10 A
czerwony |
Lewy klakson (wysoki/niski) |
| M25 | – | 20 A
Żółty |
Pompa paliwowa |
| M26 | 10 A
czerwony |
Przełącznik zasilania lusterka;
Przełącznik szyby kierowcy. |
|
| M27 | 10 A
czerwony |
Wyłącznik zapłonu;
Bezprzewodowy moduł sterujący (WCM); Blokada kolumny kierownicy – jeśli jest na wyposażeniu |
|
| M28 | – | 10 A
czerwony |
Moduł sterowania zespołem
napędowym (PCM) |
| M29 | – | 10 A
czerwony |
Moduł klasyfikacji pasażerów (OCM) |
| M30 | 15 A
niebieski |
Moduł tylnej wycieraczki –
jeśli jest wyposażony; Łącze diagnostyczne. |
|
| M31 | – | 20 A
Żółty |
Światła zapasowe |
| M32 | – | 10 A
czerwony |
Kontroler zabezpieczenia
pasażerów (ORC) |
| M33 | – | 10 A
czerwony |
Moduł sterowania zespołem
napędowym (PCM) |
| M34 | 10 A
czerwony |
Moduł wspomagania parkowania –
jeśli jest wyposażony; Moduł ogrzewania, wentylacji i klimatyzacji (HVAC) – jeśli jest wyposażony; Moduł kompasu – jeśli jest na wyposażeniu. |
|
| M35 | – | 10 A
czerwony |
Podgrzewane lusterka –
jeśli są na wyposażeniu. |
| M36 | – | – | – |
| M37 | 10 A
czerwony |
Moduł układu zapobiegającego
blokowaniu kół podczas hamowania (ABS); Elektronicznego programu stabilizacji toru jazdy (ESP); Wyłącznik świateł stop. |
|
| M38 | – | 25 A | Blokowanie/odblokowywanie silników
drzwi i klapy podnoszonej. |
| CB1 | 25 A. | Fotel elektryczny | |
| Przek | |||
| K1 | Zapłon (praca / akcesoria) | ||
| K2 | Zapłon (bieg) | ||
| K3 | Rozrusznik | ||
| K4 | Zapłon (Run-Start) | ||
| K5 | Moduł sterujący skrzyni biegów (TCM) | ||
| K6 | Odmgławiacz tylnej szyby | ||
| K7 | – | ||
| K8 | – | ||
| K9 | – | ||
| K10 | Automatyczne wyłączanie | ||
| K11 | Sterowanie wentylatorem chłodnicy |
2010
Przyporządkowanie bezpieczników w zintegrowanym module mocy (2010)
| Wgłębienie | Bezpiecznik naboju | Bezpiecznik mini | Opis |
|---|---|---|---|
| J1 | – | – | – |
| J2 | 30 A różowy | – | Moduł skrzynki rozdzielczej – jeśli jest na wyposażeniu |
| J3 | 30 A różowy | – | Moduły drzwi tylnych |
| J4 | 25 A biały | – | Węzeł drzwi kierowcy |
| J5 | 25 A biały | – | Węzeł drzwi pasażera |
| J6 | 40 A zielony | Pompa układu przeciwblokującego (ABS) / ESP – jeśli jest na wyposażeniu | |
| J7 | 30 A różowy | Zawór przeciwblokujący układu hamulcowego (ABS) / ESP – jeśli jest na wyposażeniu | |
| J8 | 40 A zielony | – | Fotele elektryczne – jeśli są na wyposażeniu |
| J9 | 40 A zielony | – | PZEV / Flex Fuel – jeśli jest w wyposażeniu |
| J10 | 30 A różowy | Przekaźnik spryskiwacza reflektorów – jeśli jest na wyposażeniu / zawór regulacji człowieka – jeśli jest na wyposażeniu | |
| J11 | 30 A różowy | Sway Bar – jeśli jest na wyposażeniu / Thatchm Lk-Ulk – jeśli jest na wyposażeniu / Pwr Sid Dr Mod – jeśli jest na wyposażeniu | |
| J13 | 60 Amp żółty | – | Pobór wyłączenia zapłonu (IOD) |
| J14 | 40 A zielony | EBL (Odmgławiacz tylnej szyby) – jeśli jest na wyposażeniu | |
| J15 | 30 A różowy | – | Dmuchawa tylna – jeśli jest na wyposażeniu |
| J17 | 40 A zielony | – | Elektrozawór rozrusznika |
| J18 | 20 A niebieski | Przekaźnik skrzyni biegów modułu sterowania zespołem napędowym (PCM) | |
| J19 | 60 Amp żółty | – | Wentylator chłodnicy |
| J20 | 30 A różowy | – | Przednia wycieraczka |
| J21 | 20 A niebieski | – | Spryskiwacz przedni / spryskiwacz tylny – jeśli jest na wyposażeniu |
| J22 | 25 A biały | – | Moduł szyberdachu – jeśli jest na wyposażeniu |
| M1 | – | 15 A niebieski | Włącznik światła stopu, posuw – centralnie wysoki, zamontowany światło stopu (CHMSL) |
| M2 | – | Żółty 20 Amp | Oświetlenie przyczepy – jeśli jest w wyposażeniu |
| M3 | – | Żółty 20 Amp | Zabezpieczenia osi Frt / Rr – jeśli są wyposażone |
| M4 | – | 10 A czerwony | Holowanie przyczepy – jeśli jest na wyposażeniu |
| M5 | – | Naturalne 25 Amp | Falownik – jeśli jest na wyposażeniu |
| M6 | Żółty 20 Amp | Gniazdo zasilania nr 1 (zapalniczka do cygar) / czujnik deszczu – jeśli jest na wyposażeniu / holowanie przyczepy – jeśli jest na wyposażeniu | |
| M7 | – | Żółty 20 Amp | Gniazdo zasilania nr 2 (WYBÓR BATT / ACC) |
| M8 | – | Żółty 20 Amp | Przednie podgrzewane siedzenia – jeśli są wyposażone |
| M9 | – | Żółty 20 Amp | Rr Podgrzewane siedzenie – jeśli jest na wyposażeniu |
| M10 | 15 A niebieski | Moduł głośnomówiący (HFM) – jeśli jest wyposażony / Uniwersalny mechanizm otwierania drzwi garażowych (UGDO) – jeśli jest wyposażony / Oświetlenie próżności | |
| M11 | 10 A czerwony | Automatyczna kontrola temperatury (ATC) – jeśli jest wyposażona | |
| M12 | – | 30 A zielony | Radio / wzmacniacz – jeśli jest na wyposażeniu |
| M13 | Żółty 20 Amp | Węzeł przedziału kabinowego (CCN) / bezprzewodowy moduł sterujący (WCM) / wielofunkcyjny przełącznik sterujący | |
| M14 | – | Żółty 20 Amp | Holowanie przyczepy (BUX) – jeśli jest na wyposażeniu |
| M15 | Żółty 20 Amp | Wielofunkcyjny przełącznik sterujący / węzeł przedziału kabiny (CCN) / moduł sterujący kolumny kierownicy (SCM) / lusterko wsteczne / monitor ciśnienia w oponach (TPM) – jeśli jest wyposażony / wyposażony w czujnik podczerwieni / moduł skrzynki rozdzielczej – jeśli jest na wyposażeniu | |
| M16 | – | 10 A czerwony | Kontroler zabezpieczenia pasażerów (ORC) |
| M17 | 15 A niebieski | Oświetlenie zewnętrzne – lewy przedni znak parkowania i boczny, lewy tył i bieg, światła rejestracyjne | |
| M18 | 15 A niebieski | Oświetlenie zewnętrzne – prawe przednie światła postojowe i boczne, prawy tył i światła do jazdy | |
| M19 | – | Naturalne 25 Amp | Automatyczne wyłączanie (ASD) nr 1 i nr 2 |
| M20 | 15 A niebieski | Oświetlenie wnętrza / Przełączniki na kierownicy – jeśli są na wyposażeniu / Bank przełączników / Elektroniczne centrum informacji o pojeździe (EVIC) – jeśli są na wyposażeniu | |
| M21 | – | Żółty 20 Amp | Automatyczne wyłączanie (ASD) # 3 |
| M22 | – | 10 A czerwony | Prawy róg (wysoki / niski) |
| M23 | – | 10 A czerwony | Lewy klakson (wysoki / niski) |
| M24 | – | Naturalne 25 Amp | Wycieraczka tylna – jeśli jest na wyposażeniu |
| M25 | – | Żółty 20 Amp | Pompa paliwowa |
| M26 | 10 A czerwony | Przełącznik zasilania lusterka / przełącznik szyby kierowcy | |
| M27 | 10 A czerwony | Wyłącznik zapłonu / bezprzewodowy moduł sterujący (WCM) / blokada kolumny kierownicy – jeśli jest na wyposażeniu | |
| M28 | – | 10 A czerwony | Moduł sterowania zespołem napędowym (PCM) |
| M29 | – | 10 A czerwony | Moduł klasyfikacji pasażerów (OCM) |
| M30 | 15 A niebieski | Moduł tylnej wycieraczki – jeśli jest wyposażony / łącze diagnostyczne | |
| M31 | – | Żółty 20 Amp | Światła zapasowe |
| M32 | – | 10 A czerwony | Kontroler zabezpieczenia pasażerów (ORC) |
| M33 | – | 10 A czerwony | Moduł sterowania zespołem napędowym (PCM) |
| M34 | 10 A czerwony | Moduł wspomagania parkowania – jeśli jest wyposażony / Moduł ogrzewania, wentylacji i klimatyzacji (HVAC) – jeśli jest wyposażony / Moduł kompasu – jeśli jest na wyposażeniu | |
| M35 | – | 10 A czerwony | Podgrzewane lusterka – jeśli są na wyposażeniu |
| M36 | – | Żółty 20 Amp | Gniazdo zasilania nr 3 (BATT) |
| M3 7 | 10 A czerwony | Moduł układu zapobiegającego blokowaniu kół podczas hamowania (ABS) / elektronicznego programu stabilizacji toru jazdy (ESP) / wyłącznik świateł stop | |
| M38 | – | Naturalne 25 Amp | Blokowanie / odblokowywanie silników drzwi i klapy podnoszonej |
| CB1 | Wyłącznik automatyczny 25 A. | Fotel elektryczny | |
| Przekaźnik | |||
| K1 | Zapłon (praca / akcesoria) | ||
| K2 | Zapłon (bieg) | ||
| K3 | Rozrusznik | ||
| K4 | Zapłon (Run-Start) | ||
| K5 | Moduł sterujący skrzyni biegów (TCM) | ||
| K6 | Odmgławiacz tylnej szyby | ||
| K7 | – | ||
| K8 | – | ||
| K9 | – | ||
| K10 | Automatyczne wyłączanie | ||
| K11 | Sterowanie wentylatorem chłodnicy |
2011, 2012
Przyporządkowanie bezpieczników w zintegrowanym module mocy (2011, 2012)
| Wgłębienie | Bezpiecznik naboju | Bezpiecznik mini | Opis |
|---|---|---|---|
| J1 | – | – | – |
| J2 | 30 A różowy | – | Moduł skrzynki rozdzielczej – jeśli jest na wyposażeniu |
| J3 | – | – | – |
| J4 | Naturalne 25 Amp | – | Węzeł drzwi kierowcy |
| J5 | Naturalne 25 Amp | – | Węzeł drzwi pasażera |
| J6 | 40 A zielony | Pompa zapobiegająca blokowaniu się hamulców / układ kontroli stabilności – jeśli jest na wyposażeniu | |
| J7 | 30 A różowy | Zawór przeciwblokujący hamulców / układ kontroli stabilności – jeśli jest na wyposażeniu | |
| J8 | 40 A zielony | – | Fotele elektryczne – zależnie od wyposażenia |
| J9 | – | – | – |
| J10 | – | – | – |
| J11 | 30 A różowy | – | Thatchm Lock / Unlock – jeśli jest na wyposażeniu |
| J13 | 60 Amp żółty | – | Ignition Off Draw |
| J14 | 40 A zielony | – | Odmrażacz tylny – jeśli jest na wyposażeniu |
| J15 | 40 A zielony | – | Dmuchawa przednia |
| J17 | 40 A zielony | – | Elektrozawór rozrusznika |
| J18 | 20 A niebieski | – | Moduł sterujący układu napędowego |
| J19 | 60 Amp żółty | – | Wentylator chłodnicy |
| J20 | 30 A różowy | – | Przednia wycieraczka |
| J21 | 20 A niebieski | – | Spryskiwacz przedni / spryskiwacz tylny – jeśli jest na wyposażeniu |
| J22 | Naturalne 25 Amp | – | Moduł szyberdachu – zależnie od wyposażenia |
| M1 | – | 15 A niebieski | Zasilanie wyłącznika światła stopu – tylne środkowe światło hamowania |
| M2 | – | Żółty 20 Amp | Oświetlenie przyczepy – jeśli jest na wyposażeniu |
| M3 | – | Żółty 20 Amp | Blokady osi Frt / Rr – jeśli są na wyposażeniu |
| M4 | – | 10 A czerwony | Holowanie przyczepy – jeśli jest na wyposażeniu |
| M5 | – | Naturalne 25 Amp | Falownik – jeśli jest na wyposażeniu |
| M6 | – | Żółty 20 Amp | Czujnik deszczu – zależnie od wyposażenia |
| M7 | – | Żółty 20 Amp | Zapalniczka |
| M8 | – | Żółty 20 Amp | Przednie podgrzewane siedzenia – jeśli są na wyposażeniu |
| M9 | – | – | – |
| M10 | 15 A niebieski | System rozrywki samochodowej z wyłączonym zapłonem, cyfrowy odbiornik satelitarny, odtwarzacz DVD, moduł głośnomówiący, radio, antena, uniwersalny mechanizm otwierania drzwi garażowych – jeśli jest na wyposażeniu / oświetlenie toaletki | |
| M11 | – | 10 A czerwony | System klimatyzacji – zależnie od wyposażenia |
| M12 | – | 30 A zielony | Radio / wzmacniacz – jeśli jest na wyposażeniu |
| M13 | Żółty 20 Amp | Zestaw wskaźników / bezprzewodowy moduł sterujący / wielofunkcyjny przełącznik sterujący, syrena – jeśli jest na wyposażeniu | |
| M14 | – | Żółty 20 Amp | Holowanie przyczepy (tylko eksport) – jeśli jest na wyposażeniu |
| M15 | Żółty 20 Amp | Zestaw wskaźników / lusterko wsteczne / czujnik ciśnienia w oponach / moduł skrzynki rozdzielczej – zależnie od wyposażenia / świece żarowe – zależnie od wyposażenia | |
| M16 | – | 10 A czerwony | Moduł poduszki powietrznej |
| M17 | 15 A niebieski | Oświetlenie zewnętrzne – lewy przedni znak parkowania i boczny, lewy tył i bieg, światła rejestracyjne | |
| M18 | 15 A niebieski | Oświetlenie zewnętrzne – prawe przednie światła postojowe i boczne, prawy tył i światła do jazdy | |
| M19 | – | Naturalne 25 Amp | Automatyczne wyłączanie nr 1 i nr 2 |
| M20 | 15 A niebieski | Przełączniki oświetlenia wnętrza / kierownicy – jeśli jest na wyposażeniu / zespół przełączników / moduł kolumny kierownicy – jeśli jest na wyposażeniu | |
| M21 | – | Żółty 20 Amp | Automatyczne wyłączanie # 3 |
| M22 | – | 10 A czerwony | Prawy róg (wysoki / niski) |
| M23 | – | 10 A czerwony | Lewy klakson (wysoki / niski) |
| M24 | – | Naturalne 25 Amp | Wycieraczka tylna – jeśli jest na wyposażeniu |
| M25 | – | Żółty 20 Amp | Pompa paliwa, pompa podnoszenia oleju napędowego – jeśli jest na wyposażeniu |
| M26 | – | 10 A czerwony | Przełącznik zasilania lusterka / przełącznik szyby kierowcy |
| M27 | 10 A czerwony | Wyłącznik zapłonu / bezprzewodowy moduł sterujący / blokada kolumny kierownicy – jeśli E q ui PP ed | |
| M28 | – | 10 A czerwony | Moduł sterujący układu napędowego |
| M29 | – | 10 A czerwony | Moduł klasyfikacji mieszkańców |
| M30 | 15 A niebieski | Moduł tylnej wycieraczki – jeśli jest na wyposażeniu / elektrycznie składane lusterko – jeśli jest na wyposażeniu / łącze diagnostyczne | |
| M31 | – | Żółty 20 Amp | Światła zapasowe |
| M32 | – | 10 A czerwony | Moduł poduszki powietrznej |
| M33 | – | 10 A czerwony | Moduł sterujący układu napędowego |
| M34 | 10 A czerwony | Moduł wspomagania parkowania – jeśli jest na wyposażeniu / Moduł układu klimatyzacji – jeśli jest na wyposażeniu / Moduł kompasu – jeśli jest na wyposażeniu / Ogrzewanie kabiny – Jeśli jest na wyposażeniu / Wentylator wysokoprężny – jeśli jest | |
| M35 | – | 10 A czerwony | Podgrzewane lusterka – jeśli są na wyposażeniu |
| M36 | – | – | – |
| M37 | 10 A czerwony | Układ zapobiegający blokowaniu się hamulców / moduł systemu kontroli stabilności / wyłącznik świateł stop / przekaźnik pompy paliwa | |
| M38 | – | Naturalne 25 Amp | Blokowanie / odblokowywanie silników drzwi i klapy podnoszonej |
| CB1 | Wyłącznik automatyczny 25 A. | Fotel elektryczny | |
| Przekaźnik | |||
| K1 | Zapłon (praca / akcesoria) | ||
| K2 | Zapłon (bieg) | ||
| K3 | Rozrusznik | ||
| K4 | Zapłon (Run-Start) | ||
| K5 | Moduł sterujący skrzyni biegów (TCM) | ||
| K6 | Odmgławiacz tylnej szyby | ||
| K7 | – | ||
| K8 | – | ||
| K9 | – | ||
| K10 | Automatyczne wyłączanie | ||
| K11 | Sterowanie wentylatorem chłodnicy |
Jeep Liberty KK 2012r. – czy można zaadoptować/dołożyć zegary z funkcją EVIC do???
