Jeep Compass MK49 (2007–2010) – skrzynka bezpieczników
Układ bezpieczników Jeep Compass 2007-2010
Bezpieczniki zapalniczki (gniazdo zasilania) w Jeep Compass to bezpieczniki # 11 ( gniazdo zasilania), # 13 (tylne gniazdo zasilania) i # 16 (2007-2008: Cigar Ltr) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Zintegrowany moduł zasilania (IPM)
Zintegrowany moduł zasilania znajduje się w komorze silnika w pobliżu zespołu filtra powietrza.
To centrum zawiera bezpieczniki nabojowe i mini bezpieczniki.
Etykieta identyfikująca każdy element może być wydrukowana po wewnętrznej stronie okładki.

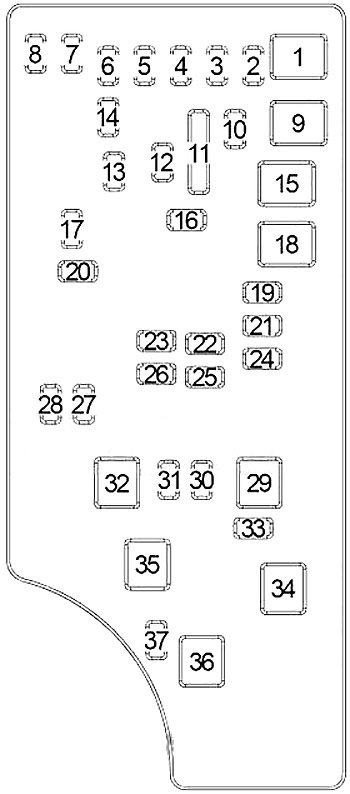

Schematy skrzynki bezpieczników
2007, 2008
Przydział bezpieczników (2007, 2008)
| Wgłębienie | Bezpiecznik naboju | Mini Bezpiecznik | Opis |
|---|---|---|---|
| 1 | Pusty | Pusty | |
| 2 | 15 A jasnoniebieski | Zasilanie ECU AWD / 4WD | |
| 3 | 10 A czerwony | CHMSL Zasilanie przełącznika hamulca | |
| 4 | 10 A czerwony | Zasilanie wyłącznika zapłonu | |
| 5 | Żółty 20 Amp | Trailer Tow | |
| 6 | 10 A czerwony | IOD Sw / Pwr Mir / Ocm Sterowanie Cntrl Sdar / Telefon bez użycia rąk | |
| 7 | 30 A zielony | IOD Sense 1 | |
| 8 | 30 A zielony | IOD Sense2 | |
| 9 | 40 A zielony | Fotele elektryczne | |
| 10 | Żółty 20 Amp | CCN Power Locks | |
| 11 | 15 A Jasnoniebieski | Gniazdo zasilania | |
| 12 | Żółty 20 Amp | Ign Run / Acc Inverter | |
| 13 | Żółty 20 Amp | Pwr run / Acc Outlet RR | |
| 14 | 10 A czerwony | IOD CCN / Oświetlenie wewnętrzne | |
| 15 | 40 A zielony | Zasilanie z akumulatora przekaźnika wentylatora RAD | |
| 16 | 15 A jasnoniebieski | IGN Run / Acc Cigar Ltr / szyberdach | |
| 17 | 10 A czerwony | IOD Feed Mod-Wcm | |
| 18 | 40 A zielony | Styk przekaźnika ASD Zasilanie PWR | |
| 19 | Żółty 20 Amp | Zasilacz PWR Amp 1 i Amp 2 | |
| 20 | 15 A jasnoniebieski | Radio paszowe IOD | |
| 21 | 10 A czerwony | IOD Feed Intrus Mod / Siren | |
| 22 | 10 A czerwony | IGN RUN Czujnik ciepła / klimatyzacji / kompasu | |
| 23 | 15 A jasnoniebieski | ENG Zasilanie przekaźnika ASD 3 | |
| 24 | 15 A jasnoniebieski | Zasilanie przez szyberdach | |
| 25 | 10 A czerwony | Podgrzewane lustro | |
| 26 | 15 A jasnoniebieski | ENG Zasilanie przekaźnika ASD 2 | |
| 27 | 10 A czerwony | IGN RUN Tylko kanał ORC | |
| 28 | 10 A czerwony | IGN RUN Kanał ORC / OCM | |
| 29 | Gorący samochód (bez bezpiecznika) | ||
| 30 | Żółty 20 Amp | Podgrzewane siedzenia | |
| 31 | 10 A czerwony | Sterowanie przekaźnikiem spryskiwacza reflektora | |
| 32 | 30 A różowy | ENG ASD Control Feed 1 | |
| 33 | 10 A czerwony | ABS MOD / J1962 Conn / PCM | |
| 34 | 30 A różowy | Zasilanie zaworu ABS | |
| 35 | 40 A zielony | Zasilanie pompy ABS | |
| 36 | 30 A różowy | Sterowanie reflektorami / spryskiwaczami / Smart Glass | |
| 37 | Naturalne 25 Amp | 110 Inverter |
2009, 2010
Przydział bezpieczników (2009, 2010)
| Wgłębienie | Bezpiecznik naboju | Bezpiecznik mini | Opis |
|---|---|---|---|
| 1 | Pusty | Pusty | |
| 2 | 15 A Jasnoniebieski | Zasilanie ECU AWD / 4WD | |
| 3 | 10 A czerwony | CHMSL Zasilanie przełącznika hamulca | |
| 4 | 10 A czerwony | Zasilanie wyłącznika zapłonu / OCM | |
| 5 | Żółty 20 Amp | Trailer Tow | |
| 6 | 10 A czerwony | IOD Sw / Pwr Mir / Sterowanie Cntrl Sdar / Telefon bez użycia rąk | |
| 7 | 30 A zielony | IOD Sense 1 | |
| 8 | 30 A zielony | IOD Sense2 | |
| 9 | 40 A zielony | Fotele elektryczne | |
| 10 | Żółty 20 Amp | CCN Power Locks / Oświetlenie wewnętrzne | |
| 11 | 15 A Jasnoniebieski | Gniazdo zasilania | |
| 12 | Żółty 20 Amp | Ign Run / Acc Inverter | |
| 13 | Żółty 20 Amp | Pwr Run / Acc Outlet RR / Lampa kopułkowa / Zapalniczka do cygar | |
| 14 | 10 A czerwony | IOD CCN | |
| 15 | 40 A zielony | Zasilanie z akumulatora przekaźnika wentylatora RAD | |
| 16 | 15 A Jasnoniebieski | IGN Run / Acc Lampa kopułkowa / Szyberdach / Silnik tylnej wycieraczki / Falownik ACC | |
| 17 | 10 A czerwony | IOD Feed Mod-Wcm | |
| 18 | 40 A zielony | Styk przekaźnika ASD Zasilanie PWR | |
| 19 | Żółty 20 Amp | Zasilacz PWR Amp 1 i Amp 2 | |
| 20 | 15 A Jasnoniebieski | Radio paszowe IOD | |
| 21 | 10 A czerwony | IOD Feed Intrus Mod / Siren – jeśli jest na wyposażeniu | |
| 22 | 10 A czerwony | IGN RUN Czujnik ciepła / klimatyzacji / kompasu | |
| 23 | 15 A Jasnoniebieski | ENG Zasilanie przekaźnika ASD 3 | |
| 24 | 15 A Jasnoniebieski | Zasilanie przez szyberdach | |
| 25 | 10 A czerwony | Podgrzewane lustro – jeśli jest na wyposażeniu | |
| 26 | 15 A Jasnoniebieski | ENG Zasilanie przekaźnika ASD 2 | |
| 27 | 10 A czerwony | IGN RUN Tylko kanał ORC | |
| 28 | 10 A czerwony | IGN RUN Kanał ORC / OCM | |
| 29 | Gorący samochód (bez bezpiecznika) | ||
| 30 | Żółty 20 Amp | Podgrzewane siedzenie – jeśli jest na wyposażeniu | |
| 31 | 10 A czerwony | Sterowanie przekaźnikiem spryskiwaczy reflektorów – jeśli jest na wyposażeniu | |
| 32 | 30 A różowy | ENG ASD Control Feed 1 | |
| 33 | 10 A czerwony | ABS MOD / J1962 Conn / PCM | |
| 34 | 30 A różowy | Zasilanie zaworu ABS | |
| 35 | 40 A zielony | Zasilanie pompy ABS | |
| 36 | 30 A różowy | Sterowanie reflektorami / spryskiwaczami / inteligentne szyby – jeśli jest na wyposażeniu | |
| 37 | Naturalne 25 Amp | Podgrzewacz oleju napędowego – zależnie od wyposażenia |
