Jeep Compass MK49 (2011–2017) – skrzynka bezpieczników
Układ bezpieczników Jeep Compass 2011-2017
Bezpieczniki zapalniczki (gniazdo zasilania) w Jeep Compass to bezpieczniki #11 ( gniazdo zasilania), #13 (zapalniczka / tylne gniazdo zasilania) i #16 (zapalniczka, jeśli jest w wyposażeniu) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Zintegrowany moduł zasilania (IPM)
Zintegrowany moduł zasilania znajduje się w komorze silnika w pobliżu zespołu filtra powietrza.
To centrum zawiera bezpieczniki nabojowe i mini bezpieczniki.
Etykieta identyfikująca każdy element może być wydrukowana po wewnętrznej stronie okładki.

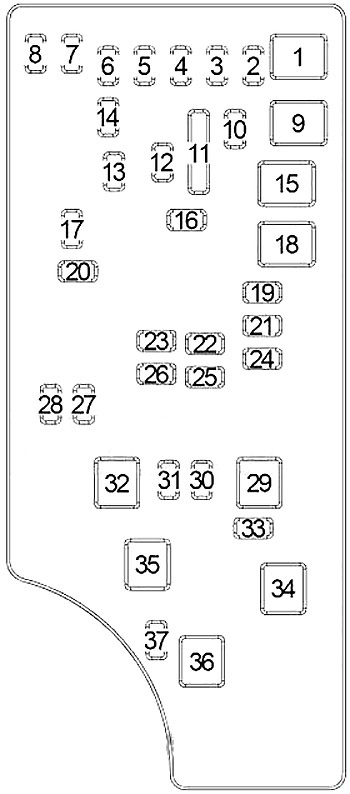

Schematy skrzynki bezpieczników
2011, 2013
Przydział bezpieczników (2011, 2013)
| Wgłębienie | Bezpiecznik naboju | Mini-bezpiecznik | Opis |
|---|---|---|---|
| 1 | Pusty | Pusty | |
| 2 | 15 A Jasnoniebieski | Moduł sterujący AWD / 4WD | |
| 3 | 10 A czerwony | Tylny środkowy włącznik światła hamowania | |
| 4 | 10 A czerwony | Przełącznik zapłonu / moduł klasyfikacji pasażerów | |
| 5 | Żółty 20 Amp | Trailer Tow | |
| 6 | 10 A czerwony | Lusterko zasilane / sterowanie kierownicą Radio satelitarne / telefon bez użycia rąk | |
| 7 | 30 A zielony | Ignition Off Draw | |
| 8 | 30 A zielony | Ignition Off Draw | |
| 9 | 40 A zielony | Fotele elektryczne | |
| 10 | Żółty 20 Amp | Blokady zasilania / Oświetlenie wewnętrzne | |
| 11 | 15 A Jasnoniebieski | Gniazdo zasilania | |
| 12 | Żółty 20 Amp | Falownik 115 V AC | |
| 13 | Żółty 20 Amp | Zapalniczka | |
| 14 | 10 A czerwony | Klaster instrumentów | |
| 15 | 40 A zielony | Wentylator chłodnicy | |
| 16 | 15 A Jasnoniebieski | Lampa kopułkowa / szyberdach / silnik tylnej wycieraczki | |
| 17 | 10 A czerwony | Bezprzewodowy moduł sterujący | |
| 18 | 40 A zielony | Przekaźnik automatycznego wyłączania | |
| 19 | Żółty 20 Amp | Wzmacniacze radiowe | |
| 20 | 15 A Jasnoniebieski | Radio | |
| 21 | 10 A czerwony | Moduł / syrena włamaniowa – jeśli jest na wyposażeniu | |
| 22 | 10 A czerwony | Ogrzewanie, klimatyzacja / kompas | |
| 23 | 15 A Jasnoniebieski | Przekaźnik automatycznego wyłączania | |
| 24 | 15 A Jasnoniebieski | Elektryczny szyberdach | |
| 25 | 10 A czerwony | Podgrzewane lustro – jeśli jest na wyposażeniu | |
| 26 | 15 A Jasnoniebieski | Przekaźnik automatycznego wyłączania | |
| 27 | 10 A czerwony | Moduł sterujący poduszki powietrznej | |
| 28 | 10 A czerwony | Moduł sterujący poduszką powietrzną / moduł klasyfikacji pasażerów | |
| 29 | Gorący samochód (bez bezpiecznika) | ||
| 30 | Żółty 20 Amp | Podgrzewane siedzenie – jeśli jest na wyposażeniu | |
| 31 | 10 A czerwony | Spryskiwacz reflektorów – jeśli jest na wyposażeniu | |
| 32 | 30 A różowy | Przekaźnik automatycznego wyłączania | |
| 33 | 10 A czerwony | Moduł J1962 Conn / Powertrain Control Module | |
| 34 | 30 A różowy | Zawór przeciwblokujący hamulca | |
| 35 | 40 A zielony | Pompa przeciwblokująca hamulca | |
| 36 | 30 A różowy | Sterowanie reflektorami / spryskiwaczami / inteligentne szyby – jeśli jest na wyposażeniu | |
| 37 | Naturalne 25 Amp | Podgrzewacz oleju napędowego – jeśli jest na wyposażeniu |
2012
Przypisanie bezpieczników (2012)
| Wgłębienie | Bezpiecznik naboju | Mini-bezpiecznik | Opis |
|---|---|---|---|
| 1 | Pusty | Pusty | |
| 2 | 15 A Jasnoniebieski | Moduł sterujący AWD / 4WD – jeśli jest na wyposażeniu | |
| 3 | 10 A czerwony | Tylny środkowy włącznik światła hamowania | |
| 4 | 10 A czerwony | Przełącznik zapłonu / moduł klasyfikacji pasażerów | |
| 5 | Żółty 20 Amp | Holowanie przyczepy – jeśli jest na wyposażeniu | |
| 6 | 10 A czerwony | Moduł klasyfikacji pasażerów lusterka wspomaganego / poduszki powietrznej / radio satelitarne sterowania układem kierowniczym (jeśli jest na wyposażeniu) | |
| 7 | 30 A zielony | Ignition Off Draw | |
| 8 | 30 A zielony | Ignition Off Draw | |
| 9 | 40 A zielony | Fotele elektryczne | |
| 10 | Żółty 20 Amp | Blokady zasilania | |
| 11 | 15 A Jasnoniebieski | Gniazdo zasilania | |
| 12 | Żółty 20 Amp | Falownik AC | |
| 13 | Żółty 20 Amp | Tylne gniazdo zasilania | |
| 14 | 10 A czerwony | Zestaw wskaźników / Oświetlenie wnętrza | |
| 15 | 40 A zielony | Wentylator chłodnicy | |
| 16 | 15 A Jasnoniebieski | Szyberdach / zapalniczka do cygar (jeśli jest) | |
| 17 | 10 A czerwony | Bezprzewodowy moduł sterujący | |
| 18 | 40 A zielony | Przekaźnik automatycznego wyłączania | |
| 19 | Żółty 20 Amp | Wzmacniacze radiowe | |
| 20 | 15 A Jasnoniebieski | Radio | |
| 21 | 10 A czerwony | Moduł / syrena włamaniowa – jeśli jest na wyposażeniu | |
| 22 | 10 A czerwony | Ogrzewanie, klimatyzacja / kompas | |
| 23 | 15 A Jasnoniebieski | Przekaźnik automatycznego wyłączania | |
| 24 | 15 A Jasnoniebieski | Elektrycznie sterowany szyberdach – zależnie od wyposażenia | |
| 25 | 10 A czerwony | Podgrzewane lustro – jeśli jest na wyposażeniu | |
| 26 | 15 A Jasnoniebieski | Przekaźnik automatycznego wyłączania | |
| 27 | 10 A czerwony | Moduł sterujący poduszki powietrznej | |
| 28 | 10 A czerwony | Moduł sterujący poduszką powietrzną / moduł klasyfikacji pasażerów | |
| 29 | Gorący samochód (bez bezpiecznika) | ||
| 30 | Żółty 20 Amp | Podgrzewane siedzenie – jeśli jest na wyposażeniu | |
| 31 | 10 A czerwony | Spryskiwacz reflektorów – jeśli jest na wyposażeniu | |
| 32 | 30 A różowy | Przekaźnik automatycznego wyłączania | |
| 33 | 10 A czerwony | Moduł ABS / łącze diagnostyczne J1962 / moduł sterowania zespołem napędowym | |
| 34 | 30 A różowy | Zawór przeciwblokujący hamulca | |
| 35 | 40 A zielony | Pompa przeciwblokująca hamulca | |
| 36 | 30 A różowy | Sterowanie reflektorami / spryskiwaczami / inteligentne szyby – jeśli jest na wyposażeniu | |
| 37 | Naturalne 25 Amp | 110 Falownik – jeśli jest na wyposażeniu / Podgrzewacz paliwa Diesel – jeśli jest na wyposażeniu |
2014, 2015
Przydział bezpieczników (2014, 2015)
| Wgłębienie | Bezpiecznik naboju | Mini-bezpiecznik | Opis |
|---|---|---|---|
| 1 | 20 A niebieski | Holowanie przyczepy – jeśli jest na wyposażeniu | |
| 2 | 15 A Jasnoniebieski | Moduł sterujący AWD / 4WD – jeśli jest na wyposażeniu | |
| 3 | 10 A czerwony | Tylny środkowy włącznik światła hamowania | |
| 4 | 10 A czerwony | Przełącznik zapłonu / moduł klasyfikacji pasażerów | |
| 5 | 15 A Jasnoniebieski | Ciasto) – Feed For Power Tech | |
| 6 | 10 A czerwony | Lusterko zasilane / sterowanie kierownicą Radio satelitarne / telefon bez użycia rąk | |
| 7 | 30 A zielony | Ignition Off Draw | |
| 8 | 30 A zielony | Ignition Off Draw | |
| 9 | 40 A zielony | Fotele elektryczne | |
| 10 | Żółty 20 Amp | Blokady zasilania / Oświetlenie wewnętrzne | |
| 11 | 15 A Jasnoniebieski | Gniazdo zasilania | |
| 12 | Żółty 20 Amp | Falownik 115 V AC – jeśli jest na wyposażeniu | |
| 13 | Żółty 20 Amp | Zapalniczka | |
| 14 | 10 A czerwony | Klaster instrumentów | |
| 15 | 40 A zielony | Wentylator chłodnicy | |
| 16 | 15 A Jasnoniebieski | Lampa kopułkowa / szyberdach / silnik tylnej wycieraczki | |
| 17 | 10 A czerwony | Bezprzewodowy moduł sterujący | |
| 18 | 40 A zielony | Przekaźnik automatycznego wyłączania | |
| 19 | Żółty 20 Amp | Wzmacniacze radiowe | |
| 20 | 15 A Jasnoniebieski | Radio | |
| 21 | 10 A czerwony | Moduł / syrena włamaniowa – jeśli jest na wyposażeniu | |
| 22 | 10 A czerwony | Ogrzewanie, klimatyzacja / kompas | |
| 23 | 15 A Jasnoniebieski | Przekaźnik automatycznego wyłączania | |
| 24 | 15 A Jasnoniebieski | Elektrycznie sterowany szyberdach – zależnie od wyposażenia | |
| 25 | 10 A czerwony | Podgrzewane lustro – jeśli jest na wyposażeniu | |
| 26 | 15 A Jasnoniebieski | Przekaźnik automatycznego wyłączania | |
| 27 | 10 A czerwony | Moduł sterujący poduszki powietrznej | |
| 28 | 10 A czerwony | Moduł sterujący poduszką powietrzną / moduł klasyfikacji pasażerów | |
| 29 | Gorący samochód (bez bezpiecznika) | ||
| 30 | Żółty 20 Amp | Podgrzewane siedzenie – jeśli jest na wyposażeniu | |
| 31 | 10 A czerwony | Spryskiwacz reflektorów – jeśli jest na wyposażeniu | |
| 32 | 30 A różowy | Przekaźnik automatycznego wyłączania | |
| 33 | 10 A czerwony | Moduł J1962 Conn / Powertrain Control Module | |
| 34 | 30 A różowy | Zawór przeciwblokujący hamulca | |
| 35 | 40 A zielony | Pompa przeciwblokująca hamulca | |
| 36 | 30 A różowy | Reflektor / sterowanie spryskiwaczem / inteligentne szkło – jeśli jest na wyposażeniu | |
| 37 | 25 Amp Clear | Podgrzewacz oleju napędowego – zależnie od wyposażenia |
2016, 2017
Przydział bezpieczników (2016, 2017)
| Wgłębienie | Bezpiecznik naboju | Mini-bezpiecznik | Opis |
|---|---|---|---|
| 1 | 20 A niebieski | – | Holowanie przyczepy – jeśli jest na wyposażeniu |
| 2 | – | 15 A Jasnoniebieski | Moduł sterowania AVVD / 4VVD – jeśli jest na wyposażeniu |
| 3 | – | 10 A czerwony | Tylny środkowy włącznik światła hamowania |
| 4 | – | 10 A czerwony | Przełącznik zapłonu / sprężyna zegarowa |
| 5 | – | 15 A Jasnoniebieski | Zasilanie bateryjne dla technologii Power |
| 6 | 10 A czerwony | Lusterko zasilane / sterowanie kierownicą Radio satelitarne / telefon bez użycia rąk | |
| 7 | – | 30 A zielony | Ignition Off Draw |
| 8 | – | 30 A zielony | Ignition Off Draw |
| 9 | 40 A zielony | – | Fotele elektryczne |
| 10 | – | Żółty 20 Amp | Blokady zasilania / Oświetlenie wewnętrzne |
| 11 | – | 15 A Jasnoniebieski | Gniazdo zasilania |
| 12 | – | Żółty 20 Amp | Falownik 115 V AC – jeśli jest na wyposażeniu |
| 13 | – | Żółty 20 Amp | Zapalniczka |
| 14 | – | 10 A czerwony | Klaster instrumentów |
| 15 | 40 A zielony | – | Wentylator chłodnicy |
| 16 | – | 15 A Jasnoniebieski | Lampa kopułkowa / szyberdach / silnik tylnej wycieraczki |
| 17 | – | 10 A czerwony | Bezprzewodowy moduł sterujący |
| 18 | 40 A zielony | – | Przekaźnik automatycznego wyłączania |
| 19 | – | Żółty 20 Amp | Wzmacniacze radiowe |
| 20 | – | 15 A Jasnoniebieski | Radio |
| 21 | – | 10 A czerwony | Moduł / syrena włamaniowa – jeśli jest na wyposażeniu |
| 22 | – | 10 A czerwony | Ogrzewanie, klimatyzacja / kompas |
| 23 | – | 15 A Jasnoniebieski | Przekaźnik automatycznego wyłączania |
| 24 | – | 15 A Jasnoniebieski | Elektrycznie sterowany szyberdach – zależnie od wyposażenia |
| 25 | – | 10 A czerwony | Podgrzewane lustro – jeśli jest na wyposażeniu |
| 26 | – | 15 A Jasnoniebieski | Przekaźnik automatycznego wyłączania |
| 27 | – | 10 A czerwony | Moduł sterujący poduszki powietrznej |
| 28 | 10 A czerwony | Moduł sterujący poduszką powietrzną / moduł klasyfikacji pasażerów | |
| 29 | – | – | Gorący pojazd (bez bezpiecznika) |
| 30 | – | Żółty 20 Amp | Podgrzewane siedzenie – jeśli jest na wyposażeniu |
| 31 | – | 10 A czerwony | Spryskiwacz reflektorów – jeśli jest na wyposażeniu |
| 32 | 30 A różowy | – | Przekaźnik automatycznego wyłączania |
| 33 | – | 10 A czerwony | Moduł J1962 Conn / Powertrain Control Module |
| 34 | 30 A różowy | – | Zawór przeciwblokujący hamulca |
| 35 | 40 A zielony | – | Pompa przeciwblokująca hamulca |
| 36 | 30 A różowy | – | Sterowanie reflektorami / spryskiwaczami / inteligentne szyby – jeśli jest na wyposażeniu |
| 37 | – | 25 Amp Clear | Podgrzewacz oleju napędowego i górna część mocy H2 / MOD |
