Jeep Cherokee XJ (1997-2001) – skrzynka bezpieczników
Układ bezpieczników Jeep Cherokee 1997-2001
Rok produkcji: 1997, 1998, 1999, 2000 i 2001.
Bezpieczniki zapalniczki (gniazdo zasilania) w Jeep Cherokee to bezpieczniki # 1 i # 2 w skrzynce bezpieczników tablicy rozdzielczej.
Skrzynka bezpieczników przedziału pasażerskiego
Lokalizacja skrzynki bezpieczników
Znajduje się za pokrywą pod schowkiem na rękawiczki.
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźników pod deską rozdzielczą
| Nr | Ampery [A] | Opis |
|---|---|---|
| 1 | 25 | Gniazdo zasilania |
| 2 | 25 | Zapalniczka |
| 3 | 10 | Lewy reflektor (światła drogowe), przekaźnik świateł przeciwmgielnych nr 1 |
| 4 | 10 | Lewy reflektor (światła mijania), silnik poziomujący |
| 5 | 10 | Prawe światło główne (światło mijania), silnik poziomujący, przełącznik poziomowania reflektorów, moduł świateł do jazdy dziennej |
| 6 | 5 | Zestaw wskaźników, radio, przełącznik tylnej wycieraczki / spryskiwacza, sterowanie nagrzewnicą klimatyzacji lub sterowanie nagrzewnicą, przełącznik odmgławiacza tylnej szyby, rozszerzony przełącznik biegu jałowego, przełącznik przednich świateł przeciwmgielnych, przełącznik tylnych świateł przeciwmgielnych, podświetlenie wskaźnika zakresu skrzyni biegów (PRNDL), przełącznik skrzynki rozdzielczej Oświetlenie |
| 7 | 10 | Lewe światło tylne, lewe przednie światło postojowe, lewe boczne światło obrysowe, złącze holowania przyczepy, lampa rejestracyjna, przekaźnik przednich świateł przeciwmgielnych nr 1 (’98 -’01), przełącznik przednich świateł przeciwmgielnych, przekaźnik świateł przeciwmgielnych |
| 8 | – | Nieużywany |
| 9 | 10 | Zestaw wskaźników, konsola górna, moduł immobilizera kluczyka Sentry, moduł centrum komunikatów / komunikatów (Diesel), moduł opóźnienia reflektorów, kompas |
| 10 | 15 | 1999-2001: Lampa rezerwowa, wyłącznik lampy rezerwowej (M / T), czujnik zasięgu skrzyni biegów (A / T), moduł świateł do jazdy dziennej, elektrozawór EVAP / oczyszczania (benzyna), przekaźnik wentylatora chłodnicy, sprzęgło sprężarki klimatyzacji Przekaźnik, przekaźnik czujnika tlenu za prądem (benzyna), przekaźnik górny czujnika tlenu (benzyna) |
| 11 | 20 | Benzyna 1997-1998: Przekaźnik automatycznego wyłączania, Przekaźnik wentylatora chłodnicy, Przekaźnik pompy paliwa, Przekaźnik sprzęgła sprężarki klimatyzacji, Lampa rezerwowa (przełącznik lampy rezerwowej (M / T), Czujnik zasięgu skrzyni biegów (A / T)), Moduł sterujący skrzyni biegów, elektrozawór EVAP / oczyszczania w cyklu roboczym, pompa do wykrywania wycieków EVAP, moduł świateł do jazdy dziennej, solenoid przemiennika momentu obrotowego, przełącznik położenia postojowego / neutralnego;
Benzyna 1999-2001): Moduł sterowania zespołem napędowym, moduł sterujący skrzyni biegów, przekaźnik automatycznego wyłączania, przekaźnik pompy paliwa; Diesel 1997-1998: Moduł sterowania zespołem napędowym, przełącznik lampy rezerwowej, przekaźnik podgrzewacza paliwa, kontroler MSA; Diesel 1999-2001: Moduł sterujący silnika, przekaźnik nagrzewnicy paliwa |
| 12 | 10 | Przekaźnik kombinowany, przekaźnik odmgławiacza tylnej szyby |
| 13 | – | Nieużywany |
| 14 | 10 | Podgrzewane lusterko |
| 15 | 25 | Moduł drzwi pasażera (okno elektryczne / zamek drzwi) |
| 16 | 10 | Prawe światło główne (światła drogowe) |
| 17 | 15 | Radio |
| 18 | 10 | 1998-2001: Moduł drzwi kierowcy, włącznik lusterka elektrycznego (’99 -’01), przełącznik podgrzewanego siedzenia (’99 -’01), przekaźnik podgrzewanego siedzenia (’99 -’01), przekaźnik tylnych świateł przeciwmgielnych (’99 – ’) 01) |
| 19 | 10 | Przekaźnik rozrusznika, przełącznik blokady sprzęgła (M / T) |
| 20 | 10 lub 15 | 1997: Złącze holowania przyczepy, przekaźnik skrętu w lewo holowania przyczepy, przekaźnik skrętu w prawo przyczepy przyczepy (10 A);
1998-2001: Złącze holowania przyczepy, przekaźnik skrętu w lewo przyczepy, przekaźnik skrętu w prawo przyczepy (15A) |
| 21 | 15 | Przekaźnik klaksonowy |
| 22 | 20 | Przełącznik tylnej wycieraczki / spryskiwacza |
| 23 | 10 | Prawe tylne światło, prawe przednie światło postojowe, prawe boczne światło obrysowe |
| 24 | – | Nieużywany |
| 25 | 15 | Przekaźnik silnika dmuchawy, element nastawczy drzwi mieszanych, elektromagnes blokady zmiany biegów hamulca, przedłużony wyłącznik biegu jałowego, sterowanie nagrzewnicą klimatyzacji lub sterowanie nagrzewnicą, przekaźnik ABS, ABS |
| 26 | 10 | Moduł sterujący poduszki powietrznej |
| 27 | 10 | Moduł sterujący poduszki powietrznej |
| Wyłączniki automatyczne | ||
| 28 | 25 lub 30 | 1997-1998: Moduł drzwi kierowcy / pasażera (okno elektryczne, zamek drzwi) (30 A);
1999-2001: Moduł drzwi kierowcy / pasażera (okno elektryczne, zamek drzwi) (25A) |
| 29 | 25 lub 30 | 1997-1998: Fotel elektryczny (30 A);
1999-2001: Fotel elektryczny, przekaźnik podgrzewanego siedzenia (25A) |
| 30 | 20 | Silnik przedniej wycieraczki, przełącznik przedniej wycieraczki / spryskiwacza |
| Przekaźniki | ||
| R1 | Nieużywany | |
| R2 | Zapalniczka | |
| R3 | Klakson | |
| R4 | Odmgławiacz tylnej szyby |
Skrzynka bezpiecznikowa komory silnika

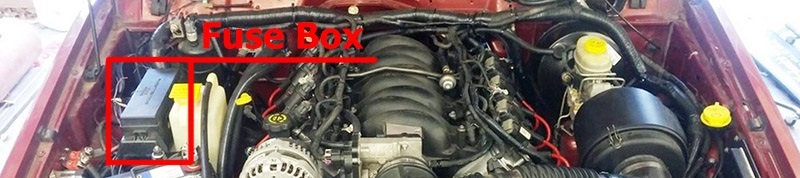

Lokalizacja skrzynki bezpieczników
Schemat skrzynki bezpieczników (benzyna)
Przyporządkowanie bezpieczników i przekaźników w komorze silnika (benzyna)
| Nr | Ampery [A] | Opis |
|---|---|---|
| 1 | – | Nieużywany |
| 2 | 40 | Wyłącznik zapłonu (przekaźnik zapalniczki, bezpiecznik (przedział pasażerski): „8”, „9”, „10”, „11”, „17”, „18”, „27”, „28”, „30”)) |
| 3 | 40 | Wyłącznik zapłonu (bezpiecznik (przedział pasażerski): „12”, „19”, „22”, „24”, „25”, „26”)) |
| 4 | 40 lub 50 | 1997: Bezpiecznik (przedział pasażerski): „1”, „2”, „15”, „20”, „21”, „29” (40A);
1998-2001: Bezpiecznik (przedział pasażerski): „1”, „2”, „15”, „20”, „21”, „29” (50A) |
| 5 | 40 | Przekaźnik wentylatora chłodnicy |
| 6 | 40 | Przekaźnik silnika dmuchawy |
| 7 | 30 | Przełącznik reflektora, moduł opóźnienia reflektora, moduł świateł do jazdy dziennej |
| 8 | 30 | 2000-2001: Przekaźnik automatycznego wyłączania |
| 9 | 20 | Przekaźnik sprzęgła sprężarki klimatyzacji, bezpiecznik (komora silnika): „27” (2000-2001), „26” (1997-1999) |
| 10 | 20 lub 30 | 1997-1998: Przekaźnik rozrusznika, przekaźnik odmgławiacza tylnej szyby, bezpiecznik (przedział pasażerski): „13” (30 A);
1999-2001: Przekaźnik rozrusznika (20A) |
| 11 | 30 | 1998-2001: Przekaźnik odmgławiacza tylnej szyby, bezpiecznik (przedział pasażerski): „13” |
| 12 | 40 | ABS |
| 13 | 20 | ABS |
| 14 | – | Nieużywany |
| 15 | – | Nieużywany |
| 16 | 15 | Lampa kopułkowa, lampa ładunkowa, zestaw wskaźników, lampka kurtuazyjna, radio, moduł sterowania skrzynią biegów, lampka pod maską, wizjer / lampka w toalecie, konsola górna, moduł zdalnego dostępu bezkluczykowego, lampka schowka, kompas, lewy przedni przełącznik zasilania / okno (1997 LHD ), Prawy przedni przełącznik zasilania / przełącznik szyby (1997 LHD) |
| 17 | 20 | 1997-1999: Przełącznik reflektorów, złącze łącza danych, przekaźnik tylnej lampy przeciwmgielnej (1997), przekaźnik anteny mocy (1998-1999);
2000-2001: Przekaźnik czujnika tlenu w dolnym biegu, przekaźnik przedniego czujnika tlenu |
| 18 | 15 | 2000-2001: Wtryskiwacze paliwa, szyna cewki, kondensator cewki |
| 19 | 20 lub 25 | 1997-1999: Przekaźnik automatycznego
wyłączania (25 A) 2000-2001: Przełącznik reflektorów, złącze łącza danych, przekaźnik anteny mocy (20 A) |
| 20 | 15 | Flasher kombinacji |
| 21 | 15 lub 20 | 1997-1999: Wtryskiwacze paliwa, cewka zapłonowa, moduł sterujący układu napędowego (20 A)
2000-2001: Moduł sterujący zespołem napędowym (15 A) |
| 22 | 15 | Przekaźnik pompy paliwa, moduł sterujący zespołu napędowego |
| 23 | 15 | Wyłącznik świateł stopu |
| 24 | 15 | 1997-1999: Czujnik tlenu poniżej, czujnik tlenu powyżej |
| 25 | 15 | Przekaźnik świateł przeciwmgielnych №2 (1998-2001), Przekaźnik świateł przeciwmgielnych (1997-1999) |
| 26 | 20 | Wzmacniacz mocy |
| 27 | 10 | Moduł immobilizera kluczyka Sentry |
| Przekaźniki | ||
| R1 | Sprzęgło sprężarki klimatyzacji | |
| R2 | 1997-1999: Lampa przeciwmgielna; 1998-2001: Lampa przeciwmgielna nr 1 |
|
| R3 | 1998-2001: Lampa przeciwmgielna nr 2 | |
| R4 | ABS | |
| R5 | 1997-1999: Wentylator chłodnicy; 2000-2001: Pompa paliwa |
|
| R6 | 1997-1999: Automatyczne wyłączenie; 2000-2001: Starter |
|
| R7 | 1997-1999: Starter; 2000-2001: Czujnik tlenu przed wejściem |
|
| R8 | 1997-1999: Pompa paliwa; 2000-2001: Czujnik tlenu poniżej |
|
| R9 | 2000-2001: Wentylator chłodnicy | |
| R10 | 2000-2001: Automatyczne wyłączanie |
Schemat skrzynki bezpieczników (Diesel)
Przyporządkowanie bezpieczników i przekaźników w komorze silnika (Diesel)
| Nr | Ampery [A] | Opis |
|---|---|---|
| 1 | – | Nieużywany |
| 2 | 50 | Przekaźnik świecy żarowej |
| 3 | 50 | Przekaźnik świecy żarowej |
| 4 | 30 | 1997-1998: Przekaźnik mocy silnika wysokoprężnego (moduł pompy paliwa, moduł sterujący układu napędowego, generator, bezpiecznik (komora silnika): „21”), bezpiecznik (przedział silnika): „24”;
1999-2001: Przekaźnik automatycznego wyłączania (moduł sterujący silnika, pompa wtryskowa paliwa, moduł sterujący zespołu napędowego, przekaźnik wentylatora chłodnicy, przekaźnik sprzęgła sprężarki klimatyzacji), bezpiecznik (komora silnika): „24” |
| 5 | 40 | Wyłącznik zapłonu (przekaźnik zapalniczki, bezpiecznik (przedział pasażerski): „8”, „9”, „10”, „11”, „17”, „18”, „27”, „28”, „30”)) |
| 6 | 30 | Przekaźnik podgrzewacza paliwa |
| 7 | 20 lub 30 | 1997-1998: Przekaźnik rozrusznika, przekaźnik odmgławiacza tylnej szyby, bezpiecznik (przedział pasażerski): „13” (30 A);
1999-2001: Przekaźnik rozrusznika (20A) |
| 8 | 30 | Przełącznik reflektora, moduł opóźnienia reflektora |
| 9 | 50 | Bezpiecznik (przedział pasażerski): „1”, „2”, „15”, „20”, „21”, „29” |
| 10 | 40 | Przekaźnik zapłonu (bezpiecznik (przedział pasażerski): „12”, „19”, „22”, „24”, „25”, „26”)) |
| 11 | 40 | Przekaźnik silnika dmuchawy |
| 12 | 40 | ABS |
| 13 | 40 | Przekaźnik wentylatora chłodnicy (1998-2001) |
| 14 | 20 | ABS |
| 15 | 30 | Przekaźnik odmgławiacza tylnej szyby, bezpiecznik (przedział pasażerski): „13” (1999-2001) |
| 16 | 15 | Lampa kopułkowa, lampa bagażnika, zestaw wskaźników, lampka dodatkowa, radio, moduł sterowania skrzynią biegów, lampka pod maską / przełącznik rtęciowy, osłona przeciwsłoneczna / lampka oświetlenia, konsola górna, moduł zdalnego dostępu bezkluczykowego, lampa schowka podręcznego, kompas, lewy przedni przełącznik zasilania / przełącznik okna (1997 LHD), prawy przedni przełącznik zasilania / przełącznik szyby (1997 LHD) |
| 17 | – | Nieużywany |
| 18 | – | Nieużywany |
| 19 | 15 | Wyłącznik świateł stopu |
| 20 | 20 | Przekaźnik sprzęgła sprężarki klimatyzacji, bezpiecznik (komora silnika): „27” |
| 21 | 20 | 1997-1998: Przekaźnik świecy żarowej, czujnik masowego przepływu powietrza, moduł pompy paliwa, elektroniczny modulator próżni, przekaźnik sprzęgła sprężarki klimatyzacji
1999-2001: pompa wtryskowa paliwa, przekaźnik świecy żarowej, elektromagnes EGR |
| 22 | 20 | Wzmacniacz mocy |
| 23 | 15 | Flasher kombinacji |
| 24 | 10 | Moduł sterujący układu napędowego |
| 25 | 15 | Przekaźnik świateł przeciwmgielnych |
| 26 | 20 | Przełącznik reflektorów, złącze łącza danych, przekaźnik anteny mocy (1998-2001), przekaźnik tylnych świateł przeciwmgielnych (1997) |
| 27 | 10 | Moduł immobilizera kluczyka Sentry (1998-2001), moduł napowietrzny (1997) |
| Przekaźniki | ||
| R1 | Sprzęgło sprężarki klimatyzacji | |
| R2 | Lampa przeciwmgielna (1997-1999) | |
| R3 | Lampa przeciwmgielna (2000-2001) | |
| R4 | ABS | |
| R5 | Wentylator chłodnicy | |
| R6 | 1997-1999: Diesel Power; 2000-2001: Automatyczne wyłączanie |
|
| R7 | Rozrusznik | |
| R8 | Podgrzewacz paliwa |
