Ford Fiesta (1997-2002) – skrzynka bezpieczników

Ford Fiesta (1997-2002) – schemat skrzynki bezpieczników

Rok produkcji: 1997, 1998, 1999, 2000, 2001, 2002.

Bezpiecznik zapalniczki (gniazdo zasilania) w Fordzie Fiesta (1997-2002) to bezpiecznik 1 w skrzynce bezpiecznikowej w przedziale pasażerskim.

Skrzynka bezpieczników przedziału pasażerskiego

Typ 1

LHD

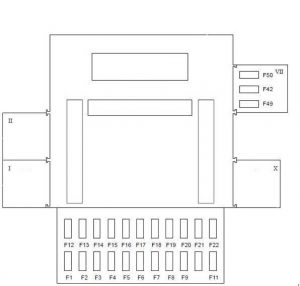

Ford Fiesta – schemat skrzynki bezpieczników – przedział pasażerski (typ 1) LHD

RHD

Ford Fiesta – schemat skrzynki bezpieczników – przedział pasażerski (typ 1) RHD

Wpisz 2

LHD

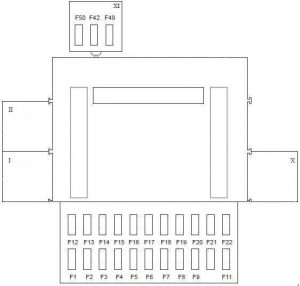

Ford Fiesta – schemat skrzynki bezpieczników – przedział pasażerski (typ 2) LHD

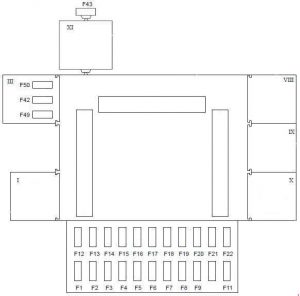

Ford Fiesta – schemat skrzynki bezpieczników – przedział pasażerski (typ 2) RHD

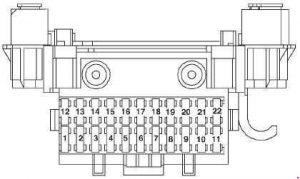

Ford Fiesta – schemat skrzynki bezpieczników – przedział pasażerski
Numer [A] Opis
1 15 Zapalniczka
2 20 1) Zegar, ogrzewanie, oświetlenie wnętrza, zegar, pamięć radiowa
7,5 2) Oświetlenie wewnętrzne, moduł klimatyzacji, zegar, tablica przyrządów
3 10 2) Moduł GEM
2)  Lodówka Van; do 1999 r .:  Przekaźnik układu chłodniczego, Przekaźnik sterujący parownika
4 15 1) Podgrzewana szyba tylna, podgrzewane lusterka zewnętrzne
20 2) Ogrzewana szyba tylna
5 20 1) Klakson, alarm
15 2) Przełącznik wielofunkcyjny (klakson)
6 10 1) Lewa lampa boczna
7,5 2) Lewe światło boczne, regulacja zasięgu reflektorów, oświetlenie tablicy rejestracyjnej, moduł klimatyzacji, radio, włącznik podgrzewanej szyby tylnej, tablica przyrządów, włącznik tylnych świateł przeciwmgielnych, włącznik przednich świateł przeciwmgielnych, włącznik podgrzewanej szyby przedniej
7 10 1) Lampa po prawej stronie
7,5 2) Lampa po prawej stronie, oświetlenie tablicy rejestracyjnej
8 15 Do 09.1999 r:  Centralny zamek, elektryczne lusterka
Od 09.1999 r .:  Moduł GEM
9 15 1) Regulacja wysokości siedziska
25 2) Przełącznik wielofunkcyjny (światło zewnętrzne)
10 15 Podgrzewane przednie siedzenie
11 30 Elektryczne szyby, centralny zamek
12 20 Silnik wycieraczki, pompa spryskiwacza szyby
13 15 1) Światło hamowania, tablica przyrządów
15 2) włącznik światła hamowania, moduł klimatyzacji, przełącznik skrzyni biegów (przekładnia ręczna), czujnik położenia skrzyni biegów (przekładnia automatyczna), elektromagnes zaworu sterującego nagrzewnicą, przełącznik podgrzewanej szyby tylnej, tablica przyrządów
14 10 Poduszka powietrzna
15 10 1) Podgrzewane lustra
7,5 2) Elektryczne lusterka
16 30 Silnik dmuchawy nagrzewnicy
17 15 Wskaźniki kierunku
18 15 1) Zapłon
15 2) Moduł GEM, przekaźnik pomocniczy, przekaźnik główny, cewka zapłonowa DIS (1,3 l Endura – E, 1,25 i 1,4 l ZETEC – SE), pasywny moduł antykradzieżowy (1,8 l Diesel Endura – DE )
19 10 1) Zarządzanie silnikiem, radio, alarm
7,5 2) Bezpiecznik nr 30, radio, zegar, tablica przyrządów
20 30 1) Spryskiwacz reflektorów
10 1)  RHD:  Dim / Dip
20 2) Przełącznik wielofunkcyjny (światła do jazdy dziennej, światła zewnętrzne)
21 15 2)  Od 09.1999 r .:  Centralny zamek
22 10 Złącze łącza danych (DLC), radio
42 15 2)  Do 09.1999 r .:  moduł GEM
10 2)  Lodówka Van; od 09.1999 r .:  Przekaźnik układu chłodniczego, Przekaźnik sterujący parownika
43 10 2) Przekaźnik świateł do jazdy dziennej (światła postojowe)
49 20 2) Światła do jazdy dziennej, światło zewnętrzne
50 25 2) Światło zewnętrzne
Przekaźnik
I Przekaźnik zapłonu
II Podgrzewany przekaźnik przedniej szyby
III
IV
V
VI
VII Przekaźnik świateł do jazdy dziennej (światła postojowe)
VIII Przekaźnik świateł do jazdy dziennej (DTRL)
IX Podgrzewany przekaźnik przedniej szyby
X Przekaźnik podgrzewanej szyby tylnej
XI Przekaźnik świateł do jazdy dziennej (światła postojowe)
1) Haynes
2) Schematy połączeń elektrycznych (CG1647es)
Zobacz również:  Ford Mustang (2015-2018) – skrzynka bezpieczników

Skrzynka bezpiecznikowa komory silnika

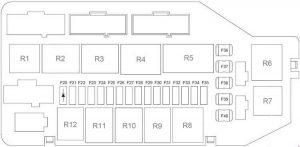

Ford Fiesta – schemat skrzynki bezpieczników – komora silnika
Numer [A] Opis
20 Dioda
21
22
23 10 Lewa belka główna
24 10 Prawa belka główna
25 10 Lewe światło mijania
26 10 Prawe światło mijania
27 10 Silniki benzynowe:  Sonda lambda
15 Silniki wysokoprężne:  podgrzewacz paliwa
28 15 1,8 l Diesel Endura – DE:  moduł PCM, EGR, przekaźnik świec żarowych, przekaźnik wentylatora chłodzącego silnik, przekaźnik wentylatora wysokiej prędkości (z klimatyzacją), przekaźnik klimatyzacji, czujnik prędkości pojazdu (VSS)
Silniki benzynowe:  przekaźnik pompy paliwa , Przekaźnik wentylatora chłodzącego silnik, przekaźnik wysokiej prędkości wentylatora chłodzącego (z klimatyzacją), przekaźnik klimatyzacji, czujnik prędkości pojazdu (VSS), pasywny moduł antykradzieżowy (1,25 L ZETEC – SE 1,3 L Endura – DE), Moduł PCM, czujnik masowego przepływu powietrza (MAF; 1,4 l ZETEC – SE), zawór sterujący powietrzem biegu jałowego, wtryskiwacz, zawór odpowietrzający kanistra
29 20 Przekaźnik klimatyzacji, przekaźnik przednich świateł przeciwmgielnych, podwójny przełącznik ciśnienia, przekaźnik układu chłodniczego (furgonetka), przekaźnik sterujący parownika (furgonetka chłodnicza)
30 3 ABS
31 30 ABS
32 3 Moduł PCM
33 30 ABS (wszystkie modele z ABS), wentylator chłodzący silnik (bez ABS, bez klimatyzacji)
34 30 Moduł PCM
35 10 Moduł pasywny antykradzieżowy (1,8 l Diesel Endura – DE), przekaźnik pompy paliwa
36 60 Przekaźnik wentylatora chłodzącego silnik, przekaźnik wentylatora chłodzącego o dużej prędkości (z klimatyzacją), przekaźnik świecy żarowej, przekaźnik inhibitora
37 40 Podgrzewany przekaźnik przedniej szyby
60 Lodówka Van:  przekaźnik wentylatora chłodzącego (układ chłodniczy), przekaźnik wentylatora chłodzącego wysokiej prędkości
38 10 Główny przekaźnik
39 60 Przekaźnik świateł do jazdy dziennej (DTRL), bezpiecznik nr: 1, 2, 3, 4, 5, 21, 22 (skrzynka bezpiecznikowa przedziału pasażerskiego)
40 60 Stacyjka, nr bezpiecznika: 42, 50 (skrzynka bezpiecznikowa przedziału pasażerskiego)
Przekaźnik
R1 Przekaźnik pomocniczy
R2 Przekaźnik inhibitora
R3 Silniki wysokoprężne:  przekaźnik świec żarowych
R4 Przekaźnik wentylatora chłodzącego silnik
R5 Przekaźnik wentylatora chłodzącego o wysokiej prędkości
R6 Przekaźnik klimatyzacji
R7 Przekaźnik klimatyzacji
R8 Główny przekaźnik
R9 Silniki benzynowe:  Przekaźnik pompy paliwa.
Silniki wysokoprężne:  Przekaźnik podgrzewacza paliwa
R10 Przekaźnik przednich świateł przeciwmgielnych
R11 Przekaźnik świateł mijania
R12 Przekaźnik świateł drogowych
Zobacz również:  Ford Sierra (1982-1994) - skrzynka bezpieczników

Skrzynka przekaźników (furgonetka z lodówką)

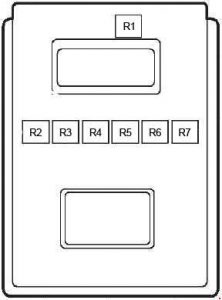

Ford Fiesta – schemat skrzynki bezpieczników – skrzynka przekaźników (dostawczy chłodnia)
Numer Opis
R1 System chłodniczy
R2 Parownik
R3 Agregat
R4 Wentylator chłodzący
R5 Wentylator chłodzący o dużej prędkości
R6 Wentylator chłodzący o niskiej prędkości
R7 Sterowanie sprzęgłem
