Ford Fiesta (2008-07-21-2009-01-04) – skrzynka bezpieczników
Ford Fiesta (2008-07-21-2009-01-04) – schemat skrzynki bezpieczników
Rok produkcji: 2008, 2009.
Bezpiecznik zapalniczki (gniazdo zasilania) w Fordzie Fiesta (2008-07-21-2009-01-04) to bezpiecznik 18 w skrzynce bezpiecznikowej w przedziale pasażerskim.

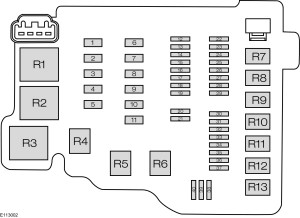

Skrzynka bezpieczników w komorze silnika
| Nr | Amp [A] | Opis |
| 1 | 40 | Moduł ABS |
| 30 | Moduł ABS ESP | |
| 2 | 60 | Wentylator układu chłodzenia z
dużą prędkością. |
| 3 | 40 | Wentylator układu chłodzenia |
| 30 | Niska prędkość wentylatora
układu chłodzenia. |
|
| 4 | 30 | Dmuchawa nagrzewnicy |
| 5 | 60 | Zasilanie skrzynki bezpieczników w
przedziale pasażerskim (akumulator). |
| 6 | 30 | Moduł sterujący nadwozia |
| 7 | 60 | Zasilanie skrzynki bezpieczników w
przedziale pasażerskim (zapłon). |
| 8 | 60 | Świece żarowe |
| 9 | 60 | Podgrzewana szyba przednia |
| 10 | – | Nieużywany |
| 11 | 30 | Przekaźnik rozrusznika |
| 12 | 10 | Przekaźnik świateł drogowych z lewej strony |
| 13 | 10 | Przekaźnik świateł drogowych prawy |
| 14 | 10 | Przekaźnik świateł mijania lewy |
| 15 | 10 | Przekaźnik świateł mijania prawy |
| 16 | 15 | Moduł sterowania zespołem napędowym;
Wentylator wysokiego i niskiego chłodzenia. |
| 17 | 15 | Podgrzewane czujniki tlenu (HEGO)
(silniki benzynowe). |
| 20 | Moduł zasilania (silniki Diesla) | |
| 18 | 10 | Skrzynia biegów FN (automatyczna) |
| 19 | – | Nieużywany |
| 20 | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | 15 | Zasilanie bateryjne sterowania oświetleniem |
| 23 | 15 | Przednie światła przeciwmgielne |
| 24 | 15 | Kierunkowskazy |
| 25 | 10 | Światła do jazdy dziennej |
| 26 | 7,5 | Elektryczny przełącznik lusterek zewnętrznych;
Elektrycznie składane lusterka; Elektryczne podnoszenie szyby (drzwi kierowcy). |
| 27 | 7,5 | Moduł sterujący układu napędowego |
| 28 | 20 | Moduł ABS, ESP |
| 29 | 10 | Sprzęgło klimatyzacji |
| 30 | – | Nieużywany |
| 31 | – | Nieużywany |
| 32 | 20 | Klakson;
Oszczędzanie baterii; Moduł pojazdu bezkluczykowego. |
| 33 | 20 | Ogrzewana szyba tylna |
| 34 | 20 | Przekaźnik pompy paliwa;
Podgrzewacz oleju napędowego. |
| 35 | – | Nieużywany |
| 36 | – | Nieużywany |
| 37 | – | Nieużywany |
| 38 | – | Nieużywany |
| 39 | – | Nieużywany |
| 40 | – | Nieużywany |
| Nr | Opis |
| R1 | Wentylator układu chłodzenia |
| R2 | Świece żarowe (tylko DV4 Stage 4);
Podgrzewana szyba przednia. |
| R3 | Moduł sterujący układu napędowego |
| R4 | Główna wiązka |
| R5 | Światła mijania |
| R6 | Światła do jazdy dziennej |
| R7 | Wentylator chłodzenia silnika |
| R8 | Rozrusznik |
| R9 | Sprzęgło klimatyzacji |
| R10 | Przednie światła przeciwmgielne |
| R11 | Pompa paliwa;
Podgrzewacz paliwa. |
| R12 | Lampa cofania |
| R13 | Dmuchawa nagrzewnicy |

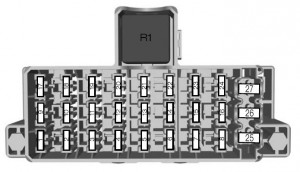

Skrzynka bezpieczników w przedziale pasażerskim – typ 1
| Nr | Amp [A] | Opis |
| 1 | 7,5 | Zapłon;
Czujnik deszczu; Podgrzewana przednia szyba. |
| 2 | 10 | Światła stopu |
| 3 | 7,5 | Światło cofania;
Kamera cofania (VP). |
| 4 | 7,5 | Poziomowanie reflektorów |
| 5 | 20 | Wycieraczki |
| 6 | 15 | Wycieraczka tylnej szyby |
| 7 | 15 | Pompa spryskiwacza |
| 8 | 10 | Pomoc w parkowaniu
(pojazdy z systemem wspomagania parkowania z przodu). |
| 9 | – | Nieużywany |
| 10 | 7,5 | Podgrzewane siedzenia |
| 11 | – | Nieużywany |
| 12 | 10 | Moduł poduszki powietrznej |
| 13 | 10 | Zapłon;
Elektryczne wspomaganie kierownicy; Zestaw wskaźników; Pasywny system antykradzieżowy; ABS |
| 14 | 7,5 | Moduł sterowania zespołem napędowym;
Dźwignia zmiany biegów; Pompa paliwa. |
| 15 | 7,5 | System audio;
Zestaw wskaźników. |
| 16 | 7,5 | Podgrzewane lusterko zewnętrzne |
| 17 | 15 | Stacyjka |
| 18 | 20 | Zapalniczka do cygar;
Przedni punkt zasilania. |
| 19 | 15 | Złącze łącza danych |
| 20 | 20 | Moduł przyczepy |
| 21 | 15 | System audio;
Nawigacja; Bluetooth. |
| 22 | 7,5 | Zestaw wskaźników |
| 23 | 7,5 | Wielofunkcyjny wyświetlacz;
Zegar; Wewnętrzny skaner; Ogrzewanie wentylacyjne; Panel klimatyzacji. |
| 24 | – | Nieużywany |
| 25 | 30 | Elektrycznie sterowane szyby
(przednie). |
| 26 | 30 | Podgrzewana szyba przednia,
lewa strona. |
| 27 | 30 | Podgrzewana szyba przednia,
prawa strona. |
| Przekaźnik | Opis |
| R1 | Zapłon |
Skrzynka bezpieczników w przedziale pasażerskim – typ 2
| Nr | Amp [A] | Opis |
| 1 | 7,5 | Zapłon;
Czujnik deszczu; Podgrzewana przednia szyba. |
| 2 | 10 | Światła stopu |
| 3 | 7,5 | Światło cofania |
| 4 | 7,5 | Poziomowanie reflektorów |
| 5 | 20 | Wycieraczki |
| 6 | 15 | Wycieraczka tylnej szyby |
| 7 | 15 | Pompa spryskiwacza |
| 8 | 10 | Pomoc w parkowaniu
(pojazdy z systemem wspomagania parkowania z przodu). |
| 9 | – | Nieużywany |
| 10 | 7,5 | Podgrzewane siedzenia |
| 11 | – | Nieużywany |
| 12 | 10 | Moduł poduszki powietrznej |
| 13 | 10 | Zapłon;
Elektryczne wspomaganie kierownicy; Zestaw wskaźników; Pasywny system antykradzieżowy; ABS. |
| 14 | 7,5 | Moduł sterowania zespołem napędowym;
Dźwignia zmiany biegów; Pompa paliwa. |
| 15 | 7,5 | System audio;
Zestaw wskaźników. |
| 16 | 7,5 | Podgrzewane lusterko zewnętrzne |
| 17 | 15 | Stacyjka |
| 18 | 20 | Zapalniczka do cygar;
Przedni punkt zasilania. |
| 19 | 15 | Złącze łącza danych |
| 20 | 20 | Moduł przyczepy |
| 21 | 15 | System audio;
Nawigacja; Bluetooth. |
| 22 | 7,5 | Zestaw wskaźników |
| 23 | 7,5 | Wielofunkcyjny wyświetlacz;
Zegar; Wewnętrzny skaner; Panel ogrzewania; Wentylacji i klimatyzacji. |
| 24 | – | Nieużywany |
| 25 | 30 | Elektrycznie sterowane szyby (przednie) |
| 26 | 30 | Podgrzewana szyba przednia, lewa strona |
| 27 | 30 | Podgrzewana szyba przednia, prawa strona |
| 28 | 30 | Moduł jakości napięcia |
| 29 | – | Nieużywany |
| 30 | 20 | Zapalniczka do cygar;
Przedni punkt zasilania. |
| 31 | 30 | Elektrycznie sterowane szyby (tylne) |
| 32 | – | Nieużywany |
| 33 | – | Nieużywany |
| 34 | 20 | Dostęp bezkluczykowy |
| 35 | 20 | Dostęp bezkluczykowy |
| 36 | – | Nieużywany |
| 37 | – | Nieużywany |
| 38 | – | Nieużywany |
| 39 | – | Nieużywany |
| 40 | – | Nieużywany |
| 41 | – | Nieużywany |
| 42 | – | Nieużywany |
| 43 | – | Nieużywany |
| 44 | – | Nieużywany |
| 45 | – | Nieużywany |
| 46 | – | Nieużywany |
| 47 | – | Nieużywany |
| 48 | – | Nieużywany |
| 49 | – | Nieużywany |
| Nr | Opis |
| R1 | Zapłon |
| R2 | Lusterko składane elektrycznie 1 |
| R3 | Lusterko składane elektrycznie 2 |
| R4 | Nieużywany |
| R5 | Nieużywany |
| R6 | Dostęp bezkluczykowy
(wyposażenie dodatkowe). |
| R7 | Dostęp bezkluczykowy
(zapłon). |
| R8 | Nieużywany |
| R9 | Nieużywany |
| R10 | Nieużywany |
| R11 | Nieużywany |
| R12 | Nieużywany |
