Ford Fiesta (1989-1997) – skrzynka bezpieczników

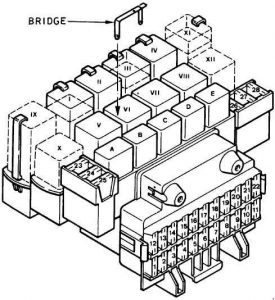

Ford Fiesta (1989-1997) – schemat skrzynki bezpieczników
Rok produkcji: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.
Bezpiecznik zapalniczki (gniazdo zasilania) w Fordzie Transit (2014-2018) to bezpiecznik F13 w skrzynce bezpiecznikowej
Skrzynka bezpiecznikowa
| Numer | [A] | Opis |
| 1 | 3 | Elektryczny układ sterowania silnikiem |
| 2 | 15 | Lampa wewnętrzna, zapalniczka do cygar , zegar, pamięć radiowa |
| 3 | 20 | Centralny zamek |
| 4 | 30 | Ogrzewana szyba tylna |
| 5 | 10 | Przyciemnione oświetlenie zanurzeniowe |
| 6 | 10 | Lampa boczna lewa, tylne światło przeciwmgłowe |
| 7 | 10 | Lampa boczna RH |
| 8 | 10 | Światła mijania LH |
| 9 | 10 | Światła mijania RH |
| 10 | 15 | Światło główne LH, lampa punktowa RH |
| 11 | 15 | RH główna belka, lewa lampa punktowa |
| 12 | 20 | Dmuchawa nagrzewnicy, lampa cofania |
| 13 | 30 | Wentylator chłodnicy |
| 14 | 15 | XR2i, RS Turbo, RS 1800: przednie światła przeciwmgielne |
| 15 | 15 | Klakson |
| 16 | 20 | Myjka / wycieraczka |
| 17 | 10 | Światła hamowania, przyrządy |
| 18 | 20 | Elektryczne okna |
| 19 | 20 | Elektryczna pompa paliwa |
| 20 | 10 | Czujnik HEGO |
| 21 | 10 | Wskaźniki kierunku LH |
| 22 | 10 | Wskaźniki kierunku RH |
| 23 | – | – |
| 24 | – | – |
| 25 | 15 | od 1992 r .: zwolnienie tylnej klapy |
| 26 | 15 | Zwolnienie tylnej klapy |
| 30 | od 1992 r: Podgrzewana szyba przednia | |
| 27 | 30 | Podgrzewana szyba przednia |
| 28 | 30 | Podgrzewana szyba przednia |
| 20 | Elektryczny szyberdach | |
| Przekaźnik | ||
| A | Idle Przekładnia automatyczna Prędkość XR2i: Horn |
|
| B | 1.6 EFi i DOHC 16-zaworowy; od 1992 r: Pompa paliwa | |
| C | XR2i, RS Turbo, RS 1800: przednie światła przeciwmgielne | |
| D | Światła mijania | |
| E | Dim / Dip | |
| I | Ogrzewana szyba tylna | |
| II | Przednia wycieraczka | |
| III | 1,1 / 1,3 / 1,4 CFi; do 1990 r .: wtrysk paliwa 1.1 / 1.3 / 1.4 CFi; od 1990: Opóźnienie DOHC 16-zaworowy: wtrysk paliwa |
|
| IV | Moduł EWG | |
| V | Zapłon | |
| VI | Pompa paliwa automatycznej skrzyni biegów | |
| VII | Światła drogowe | |
| VIII | Dim / Dip | |
| IX | – | |
| X | – | |
| XI | Podgrzewana szyba przednia | |
| XII | ABS | |
