Ford Ka+ (2014-2018) – schemat skrzynki bezpieczników
Rok produkcji: 2014, 2015, 2016, 2017, 2018.
Bezpiecznik zapalniczki (gniazdo zasilania) w Fordzie Transit (2014-2018) to bezpiecznik 17 w skrzynce bezpiecznikowej w komorze silnika.
Skrzynka bezpiecznikowa komory silnika

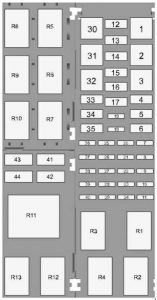

Ford Ka + – schemat skrzynki bezpieczników – komora silnika
| Bezpiecznik |
Ampery [A] |
Opis |
| 1 |
40 |
Silnik dmuchawy |
| 2 |
– |
– |
| 3 |
– |
– |
| 4 |
30 |
Pojazdy cztero- i pięciodrzwiowe bez podgrzewanego siedzenia, Pojazd pięciodrzwiowy z podgrzewanym siedzeniem |
| 40 |
Pojazd czterodrzwiowy z podgrzewanym siedzeniem |
| 5 |
30 |
Przekaźnik rozrusznika |
| 6 |
– |
– |
| 7 |
– |
– |
| 8 |
5 |
Cewka przekaźnika modułu sterującego mocą, cewka przekaźnika pompy paliwa, cewka przekaźnika zapłonu |
| 9 |
10 |
Sprężarka klimatyzacji |
| 10 |
– |
– |
| 11 |
– |
– |
| 12 |
– |
– |
| 13 |
– |
– |
| 14 |
– |
– |
| 15 |
– |
– |
| 16 |
– |
– |
| 17 |
20 |
Zapalniczka |
| 18 |
10 |
Klakson |
| 19 |
7,5 |
Podgrzewane lustra |
| 20 |
20 |
Moduł sterujący układu napędowego |
| 21 |
20 |
Czujnik HEGO, czujnik CMS, zawór upustowy, zmienny rozrząd wałka rozrządu |
| 22 |
5 |
Cewka przekaźnika klimatyzacji. Cewka przekaźnika wentylatora chłodzącego |
| 23 |
15 |
Cewka zapłonowa |
| 24 |
– |
– |
| 25 |
5 |
Cewka przekaźnika wycieraczek |
| 26 |
5 |
Podgrzewana cewka przekaźnika backlite |
| 27 |
10 |
Moduł układu przeciwblokującego, poziomowanie reflektorów |
| 28 |
10 |
Moduł sterujący układu napędowego |
| 29 |
– |
– |
| 30 |
– |
– |
| 31 |
40 |
System zapobiegania blokady kół |
| 32 |
– |
– |
| 33 |
30 |
Holowanie przyczepy |
| 34 |
20 |
Podgrzewane siedzenia |
| 35 |
30 |
Wentylator chłodzący |
| 36 |
– |
Nieużywany |
| 37 |
20 |
Pompa paliwa, wtryskiwacze paliwa |
| 38 |
20 |
Elektroniczny moduł kontroli stabilności |
| 39 |
10 |
Przełącznik hamulca |
| 40 |
20 |
Przekaźniki klaksonowe |
| 41 |
20 |
Silnik wycieraczki przedniej |
| 42 |
15 |
Silnik wycieraczki tylnej |
| 43 |
15 |
Klakson |
| 44 |
10 |
Światła do jazdy dziennej |
| Przekaźnik |
Opis |
| R1 |
Moduł sterowania zespołem napędowym i obciążenia |
| R2 |
Wycieraczka |
| R3 |
Obciążenia zapłonowe |
| R4 |
Światła do jazdy dziennej |
| R5 |
Rozrusznik |
| R6 |
Sprężarka klimatyzacji |
| R7 |
Podgrzewanie tyłu |
| R8 |
Podgrzewane siedzenia |
| R9 |
Klakson (moduł sterujący nadwozia) |
| R10 |
Wentylator chłodzący |
| R11 |
– |
| R12 |
Silnik dmuchawy |
| R13 |
Pompa paliwowa |
Skrzynka bezpieczników przedziału pasażerskiego
Ford Ka + – schemat skrzynki bezpieczników – przedział pasażerski
| Bezpiecznik |
Ampery [A] |
Opis |
| 1 |
10 |
Jednostka audio (bez SYNC) |
| 2 |
30 |
– |
| 3 |
20 |
– |
| 4 |
7,5 |
Logika zasilania okien (jedno dotknięcie w górę / w dół). Lusterka elektryczne |
| 6 |
10 |
Moduł klimatyzacji. Moduł SYNC. Wyświetlacz wielofunkcyjny. Zintegrowany panel sterowania. Moduł GPS. Ładowarka USB (bez SYNC). |
| 8 |
7,5 |
Zestaw wskaźników. Łącza danych. Moduł bramy (z SYNC). |
| 10 |
5 |
Moduł klimatyzacji (bez klimatyzacji). Czujnik temperatury w samochodzie (z EATC). Elektryczne wspomaganie kierownicy. |
| 12 |
10 |
Moduł sterujący poduszki powietrznej, wyłącznik poduszki powietrznej pasażera, pompa spryskiwacza przedniej szyby |
| 14 |
– |
– |
| 16 |
30 |
Przekaźnik zapłonu modułu sterującego nadwozia |
| 17 |
20 |
Bateria zasilająca radio |
| 18 |
10 |
Łącza danych. Moduł bramy (z SYNC). |
| 19 |
10 |
Stacyjka |
| 20 |
– |
– |
| 21 |
10 |
– |
| 22 |
10 |
Moduł pomocy w parkowaniu tyłem |
| 23 |
20 |
Przekaźnik zamków drzwi |
| 24 |
25 |
– |
| CB01 |
30 |
Wyłącznik automatyczny: okna elektryczne |
Skrzynka bezpieczników akumulatora
Ford Ka + – schemat skrzynki bezpieczników – skrzynka bezpieczników akumulatora
| Bezpiecznik |
Ampery [A] |
Opis |
| 1 |
450 |
Rozrusznik. Alternator. |
| 2 |
60 |
Elektryczne wspomaganie kierownicy. |
| 3 |
– |
Skrzynka przyłączeniowa silnika |
| 4 |
125 |
Moduł sterujący nadwozia |
| 5 |
70 |
– |
