Ford Focus B4 (C307 post-MCA) (2007-2015) – skrzynka bezpieczników

11/29/2023
Ford Focus B4 (C307 post-MCA) (2007-2015)

Spis treści

Ford Focus B4 (C307 post-MCA) (2007-2015) – schemat skrzynki bezpieczników

Rok produkcji: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Bezpiecznik zapalniczki (gniazdo zasilania) w Fordzie Focus B4 (C307 post-MCA) (2007-2015) to bezpiecznik 109 w skrzynce bezpiecznikowej w przedziale pasażerskim.

Skrzynka bezpieczników w komorze silnika

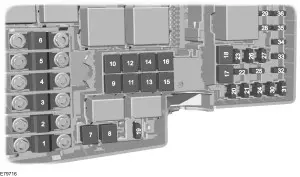

Ford Focus B4 (C307 post-MCA) - skrzynka bezpieczników - komora silnika
Ford Focus B4 (C307 post-MCA) – skrzynka bezpieczników – komora silnika
Nr Amp [A] Opis
1 40 Wentylator chłodzący
2 80 Wspomaganie kierownicy
3 60 Zasilanie skrzynki przyłączeniowej pasażera 1
4 60 Zasilanie skrzynki przyłączeniowej pasażera 2
5 80 Dodatkowa nagrzewnica
6 60 Świeca żarowa (tylko olej napędowy)
7 30 ABS, pompa kontroli stabilności
8 20 ABS, zawory kontroli stabilności
9 20 Moduł sterujący zespołem napędowym (PCM)
10 30 Dmuchawa klimatyzacyjna
11 20 Stacyjka
12 40 Przekaźnik zapłonu 15l
13 20 Cewka rozrusznika
14 40 Podgrzewana szyba przednia, prawa strona
15 30 Przekaźnik wentylatora chłodzącego

(Sigma – tylko nie A/C)

16 40 Podgrzewana szyba przednia, lewa strona
17 30 Dach składany
18 30 Falownik mocy
19 10 Moduł ABS
20 15 Róg
21 20 Dodatkowa nagrzewnica
22 10 Moduł wspomagania kierownicy
23 30 Spryskiwacz reflektorów
24 15 Dodatkowa nagrzewnica

(tylko olej napędowy).

25 10 Zapłon, przekaźniki
26 15 Automatyczna skrzynia
10 Ciągłe zasilanie PCM

(tylko Focus ST i Focus RS).

27 10 Sprzęgło klimatyzacji
28 10 Monitorowanie świec żarowych

(tylko olej napędowy).

29 10 Dwustrefowa klimatyzacja
30 3 PCM, automatyczna skrzynia biegów
31 10 Inteligentne ładowanie czujnika akumulatora
32 10 Automatyczna skrzynia
10 Zasilanie wtryskiwacza paliwa

(tylko Focus ST i Focus RS).

33 10 Podgrzewane czujniki tlenu (tylko benzyna)
10 Zawór obejściowy intercoolera

(tylko olej napędowy).

20 Podgrzewany czujnik tlenu

(tylko Focus ST i Focus RS).

34 10 Wtryskiwacze, transformatory zapłonowe
35 10 PCM, zawory, solenoidy
36 10 PCM

Skrzynka bezpieczników w przedziale pasażerskim

Ford Focus B4 (C307 post-MCA) - bezpieczniki - przedział pasażerski
Ford Focus B4 (C307 post-MCA) – bezpieczniki – przedział pasażerski
Nr Amp [A] Opis
100 10 Zasilanie zapłonu modułów elektronicznych
101 20 Elektryczny moduł sterujący szyberdachem;

Elektryczny fotel kierowcy;

Moduł sterujący dachem (tylko kabriolet).

102 10 Sterowanie nagrzewnicą;

Kolumna kierownicy;

Filtr cząstek stałych;

Odbiornik pilota.

103 10 Zasilanie bateryjne sterowania oświetleniem
104 10 Oszczędzanie baterii, oświetlenie wewnętrzne
105 25 Ogrzewana szyba tylna
106 20 System bezkluczykowy
107 10 Zasilanie akumulatora zestawu wskaźników;

Diagnostyka pokładowa.

108 7,5 Akcesoria do zestawu

(jednostka audio i nawigacyjna).

109 20 Zapalniczka;

Tylne dodatkowe gniazdo zasilania.

110 10 Zasilanie zapłonu świateł do jazdy

dziennej do włącznika oświetlenia.

111 15 Pompa paliwa (tylko silnik benzynowy)
112 15 Zasilanie bateryjne modułów audio
113 10 Światła do jazdy dziennej (światła postojowe)
114 10 Zasilanie zapłonu zestawu wskaźników;

Immobilizer silnika.

115 7,5 Zasilanie zapłonu sterowania oświetleniem
116 20 Światła przeciwmgielne
117 7,5 Oświetlenie tablicy rejestracyjnej
118 20 Moduł drzwi, lewy tył
1119 15 Dodatkowe gniazdo zasilania w bagażniku
25 Dodatkowe gniazdo zasilania bagażnika

(pojazdy z modułem holowania przyczepy).

120 20 Moduł drzwi, prawy tył
121 20 Podgrzewane przednie siedzenia
122 10 Moduł poduszki powietrznej
123 7,5 Podgrzewane lusterka zewnętrzne
124 7,5 Światła postojowe, światła boczne,

światła tylne (po lewej stronie).

125 7,5 Światła postojowe, światła boczne,

światła tylne (prawa strona).

126 20 System bezkluczykowy
127 25 Elektryczne szyby
128 Nieużywany
129 20 Wycieraczki
130 Nieużywany
131 15 Wycieraczka tylnej szyby
132 15 Światła hamowania
133 25 Przekaźniki centralnego zamka;

Moduł drzwi pasażera.

134 20 Centralny zamek, moduł drzwi kierowcy
135 20 Światła do jazdy dziennej
136 15 Pompa spryskiwacza;

Podgrzewane dysze spryskiwaczy.

137 10 Sygnalizator bateryjny
138 10 Moduł sterujący zespołem napędowym;

Pedał przyspieszenia;

Automatyczna skrzynia biegów.

139 10 Światła drogowe po prawej stronie
140 10 Światła drogowe, lewa strona
141 10 Lampa cofania, elektryczne lusterka
142 15 Światła mijania, prawa strona
143 15 Światła mijania, lewa strona
