Ford Fiesta (2022) – skrzynka bezpieczników

Ford Fiesta – schemat skrzynki bezpieczników

Rok produkcji: 2022.

Pojazdy wyprodukowane od 22.11.2021

Skrzynka bezpieczników modułu sterującego układami nadwozia

Skrzynka bezpieczników znajduje się pod schowkiem.

Numer Ampery [A] Opis
1 5 A Moduł sterujący uzupełniającym systemem bezpieczeństwa.
Wewnętrzny czujnik temperatury i wilgotności.
2 10 A Moduł sterujący układu aktywnej pomocy przy parkowaniu.
3 10 A Włącznik zapłonu;

Przycisk włącznika zapłonu;

Moduł jednostki sterującej układu telematycznego.

4 20 A Zaryglowanie;

Odryglowanie.

5 10 A Okno dachowe.
6 30 A Przełącznik lusterka z prawej strony;

Przednie okna sterowane elektrycznie z prawej strony.

7 5 A Lampka kontrolna odłączenia poduszki powietrznej pasażera;

Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania;

Ładowarka bezprzewodowa.

8 Nieużywany.
9 5 A Centralny moduł sterujący alarmem.
10 15 A Blokady otwierania drzwi przez dzieci;

Pokrywa wlewu paliwa.

11 30 A Przełącznik lusterka z lewej strony;

Przednie okna sterowane elektrycznie z lewej strony.

12 15 A Ogrzewana kierownica;

Moduł sterujący reflektorami.

13 15 A Sterowanie głosem;

Odtwarzacz płyt kompaktowych.

14 7,5 A Syrena alarmu zasilana przez baterię.
15 10 A Syrena systemu alarmowego.
16 7,5 A Moduł kierownicy;

Zestaw wskaźników;

Złącze diagnostyczne;

Klimatyzacja.

17 20 A Zespół audio.
18 Nieużywany.

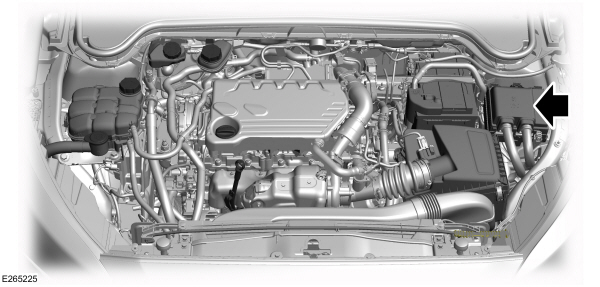

Skrzynka bezpieczników pod pokrywą komory silnika

Numer Ampery [A] Opis
1 Nieużywany.
2 60 A Nagrzewnica powietrza wlotowego.
3 10 A Podgrzewane dysze spryskiwaczy przedniej szyby.
4 40 A Element grzejny przedniej szyby z lewej strony.
5 Nieużywany.
6 30 A Rozrusznik.
7 40 A Nagrzewnica powietrza wlotowego.
8 Nieużywany.
9 40 A Dwusprzęgłowa skrzynia biegów – Diesel.
60 A Moduł sterujący świecami żarowymi – Diesel.
10 Nieużywany.
11 20 A Blokada kolumny kierowniczej.
12 10 A Sprzęgło klimatyzacji.
13 Nieużywany.
14 Nieużywany.
15 Nieużywany.
16 5 A Zintegrowany z pasem alternator rozrusznika — MHEV.
17 5 A Moduł sterowania zespołem napędowym.
18 10 A Zintegrowana ogrzewana kierownica.
19 5 A Elektroniczny układ wspomagania kierownicy.
20 7,5 A Moduł sterujący skrzynią biegów.
21 Nieużywany.
22 Nieużywany.
23 Nieużywany.
24 Nieużywany.
25 10 A Pompa płynu chłodzącego;

Zawór wydechowy;

Pompa wodna.

26 15 A Zawór spustu par paliwa;

Czujnik położenia wałka rozrządu;

Czujnik sterowania ciśnieniem wtrysku paliwa;

Zawór elektromagnetyczny sterowania zmienną geometrią łopatek turbiny turbosprężarki;

Zawór obejściowy chłodnicy układu recyrkulacji spalin;

Zawór elektromagnetyczny sterujący zaworem upustowym;

Podgrzewana sonda lambda.

27 20 A Moduł sterowania zespołem napędowym.
28 15 A Aktywna przesłona kraty wlotu powietrza;

Pompa oleju;

Sprężarka układu klimatyzacji;

Zawór elektromagnetyczny sterujący zaworem upustowym;

Czujnik obecności wody w paliwie.

29 15 A Cewka zapłonowa;

Kondensator tłumienia hałasu.

30 10 A Zawór upustowy ciśnienia układu klimatyzacji.
31 10 A Moduł sterujący energią akumulatora — MHEV.
32 30 A Moduł sterujący układami nadwozia.
33 10 A Układ monitorowania martwego pola;

Moduł tempomatu;

Przednia kamera układu pomocy przy parkowaniu;

Kamera pomocy przy parkowaniu tyłem;

Moduł sterujący układu aktywnej pomocy przy parkowaniu.

34 10 A Pompa płynu przekładniowego.
35 10 A Reflektory.
36 5 A Układ zapobiegający blokowaniu kół podczas hamowania.
37 15 A Wentylator chłodnicy międzystopniowej.
38 40 A Silnik dmuchawy.
39 Nieużywany.
40 10 A Moduł sterujący energią akumulatora — MHEV.
41 20 A Siedzenia ogrzewane.
42 Nieużywany.
43 40 A Moduł holowania przyczepy.
44 40 A Element grzejny przedniej szyby z prawej strony.
45 30 A Moduł tylnych lewych drzwi.
46 5 A Regulacja ustawienia reflektorów.
47 15 A Wzmacniacz audio.
48 20 A Okno dachowe.
49 60 A Pompa układu zapobiegającego blokowaniu kół podczas hamowania.
50 60 A Wentylator chłodzenia o wysokiej prędkości.
51 20 A Pompa płynu przekładniowego.
52 10 A Złącze diagnostyczne.
53 Nieużywany.
54 30 A Moduł tylnych prawych drzwi.
55 30 A Zawór układu zapobiegającego blokowaniu kół podczas hamowania.
56 5 A Przełącznik wł./wył. hamulców.
57 15 A Wzmacniacz audio.
58 Nieużywany.
59 40 A Moduł sterujący układami nadwozia.
60 Nieużywany.
61 5 A Podpora lędźwiowa.
62 Nieużywany.
63 Nieużywany.
64 Nieużywany.
65 Nieużywany.
66 Nieużywany.
67 Nieużywany.
68 20 A Pompa paliwowa.
69 20 A Nagrzewnica paliwa – Diesel.
70 15 A Punktowe wtryskiwacze paliwa.
71 Nieużywany.
72 Nieużywany.
73 5 A Czujnik deszczu.
74 30 A Silniczek wycieraczki przedniej szyby.
75 Nieużywany.
76 Nieużywany.
77 25 A Ogrzewana szyba tylna.
78 Nieużywany.
79 20 A Sygnał dźwiękowy.
80 Nieużywany.
81 25 A Nagrzewnica paliwa – Diesel.
82 15 A Pompa spryskiwacza tylnej szyby.
83 20 A Zapalniczka;

Dodatkowe gniazda zasilania z przodu.

84 Nieużywany.
85 40 A Wentylator chłodzenia o niskiej prędkości.
86 20 A Wycieraczka szyby tylnej.
87 Nieużywany.
88 Nieużywany.
89 Nieużywany.
