Audi TTS Coupe (2016-2017) – skrzynka bezpieczników

10/15/2020

Spis treści

Audi TTS Coupe (2016-2017) – schemat skrzynki bezpieczników

Rok produkcji: 2016, 2017.

Bezpiecznik zapalniczki (gniazdo zasilania) w Audi TTS Coupe (2016-2017) to bezpiecznik F40 w skrzynce bezpiecznikowej na tablicy przyrządów.

Tablica przyrządów

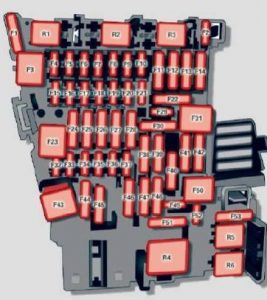

Audi TTS Coupe – schemat bezpieczników – tablica przyrządów
Numer Opis
F1 Moduł sterowania górnego zasilania (Roadster)
F2 Moduł sterowania górnego zasilania (Roadster)
F3 Moduł sterujący ESC
F4 Centralny procesor komputera (MIB-2)
F5 Przejście
F6 System alarmowy antykradzieżowy
F7 Układ klimatyzacji, dźwignia zmiany biegów (automatyczna skrzynia biegów), ogrzewanie postojowe, cewka przekaźnika ogrzewania tylnej szyby
F8 Diagnostyka, elektryczny włącznik hamulca postojowego, włącznik światła, czujnik deszczu / światła, oświetlenie wewnętrzne
F9 Moduł przełącznika kolumny kierownicy
F10 Wyświetlacz
F11 Sprzęgło Haldex
F12 Obszar MMI
F13 Adaptacyjny moduł sterujący przepustnicami
F14 Dmuchawa układu klimatyzacji
F15 Elektroniczna blokada kolumny kierownicy
F 16 Komponenty MMI, mikrofon na pas bezpieczeństwa (Roadster)
F17 Zestaw wskaźników
F18 Tylna kamera
F19 Wygodny kluczowy moduł sterujący systemem
F20 Mocna regulacja podparcia lędźwiowego
F22 Ogrzewanie górnej kabiny po stronie pasażera z przodu (Roadster)
F23 Oświetlenie zewnętrzne prawe, komputer pokładowy (prawy)
F25 Drzwi boczne kierowcy (np. Elektrycznie sterowane szyby)
F26 Ogrzewanie siedzenia
F28 AMI High media port
F29 Komputer pokładowy
F31 Lewy komputer pokładowy
F32 Systemy wspomagające kierowcę
F33 Poduszka powietrzna
F34 Przekaźnik gniazdowy, dźwięk wewnętrzny, wyłącznik światła awaryjnego, czujnik temperatury, czujnik poziomu oleju
F35 Diagnostyka, system regulacji zasięgu świateł, czujnik jakości powietrza, automatyczne ściemnianie lusterka wstecznego
F36 Prawe światło zakrętowe / prawy reflektor LED
F37 Lewe światło zakrętowe / lewy reflektor LED
F38 Moduł sterujący silnika, moduł sterujący ESC
F39 Drzwi boczne pasażera z przodu (np. Elektryczne szyby)
F40 Zapalniczka, gniazdka
F41 Przekaźnik SCR i jednostka dostarczająca
F42 Obszar centralnego zamka
F43 Komputer pokładowy
F45 Fotel kierowcy regulowany elektrycznie
F46 Ogrzewanie górnej części kabiny kierowcy (Roadster)
F49 Rozrusznik, czujnik sprzęgła
F50 Zawory ESC
F53 Odmgławiacz tylnej szyby
Zobacz również:  Audi Q5 FY (2018-2020) – skrzynka bezpieczników



Komora silnika

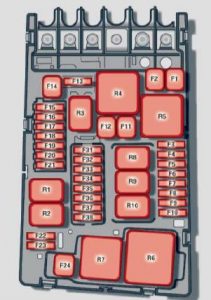

Audi TTS Coupe – schemat bezpieczników – komora silnika
Numer Opis
F1 Moduł sterujący ESC
F2 Moduł sterujący ESC
F3 Moduł sterujący silnika
F4 Chłodzenie silnika, elementy silnika, przekaźnik cewki pomocniczej nagrzewnicy (1 + 2), przekaźnik pompy wtrysku powietrza wtórnego
F5 Elementy silnika, układ zbiornika
F6 Czujnik światła hamowania
F7 Elementy silnika
F8 Czujnik tlenu
F9 Elementy silnika, drzwi wydechowe, moduł sterujący czasem świecenia
F10 Wtryskiwacze paliwa, moduł sterujący paliwem
F11 Dodatkowy element grzejny nagrzewnicy 2
F12 Dodatkowy element grzejny nagrzewnicy 3
F13 Moduł sterujący automatycznej skrzyni biegów
F15 Klakson
F 16 Cewka zapłonowa
F17 Moduł sterujący ESC, moduł sterujący silnika
F18 Terminal 30 (napięcie odniesienia)
F19 Wycieraczki
F20 Róg
F22 Terminal SO Diagnos to
F23 Rozrusznik
F24 Dodatkowy element grzejny nagrzewnicy 1
F32 Reflektory LED
